ПРОЕКТИРОВАНИЕ  ОСВЕТИТЕЛЬНОЙ  УСТАНОВКИ  ДЛЯ  ЦЕХА  ПЛАСТМАСС

Милютин  Алексей  Юрьевич

Темников  Евгений  Александрович

студенты  3  курса,  энергетического  института,  Омского  государственного  технического  университета,  РФ,  г.  Омск

Готфрид  Павел  Андреевич

студент  1  курса,  энергетического  института,  Омского  государственного  технического  университета,  РФ,  г.  Омск

Е-mail EvgenTemnikov@mail.ru



В  данной  работе  мы  выполним  расчет  освещения  помещения  производственного  назначение  на  примере  цеха  пластмасс.

1.  Размеры  помещения  (в  метрах):

Длина  ,l  =  64;Ширина,  b  =  48;Высота,  H  =  10,4.

2.  Условия  среды  —  жаркая.

3.  Освещенность  для  комбинированного  освещения  E  =  400  лк.

4.  Освещенность  для  общего  равномерного  освещения  Е  =  200  лк.

5.  Коэффициент  запаса  К  =  1,5.

6.  Эксплуатационную  группа  светильника  —  (1—4)

7.  Коэффициенты  отражения:  Потолка  ()  —  0,7;  Стен  ()  —  0,5.

8.  Характеристика  зрительной  работы  —  малой  точности.

9.  Контраст  объекта  с  фоном  —  малый.

10. Характеристика  фона  —  темный.

11.Особые  условия  —  нет.

12.Мощность  трансформатора:  400кВ∙А.

13.Коэффициент  загрузки  трансформатора:  0,6.

14.Коэффициент  мощности  нагрузки  трансформатора:  cosj  =  0,7.

15.Расстояние  от  ТП  до  группового  щитка:  89  м.

16.Момент  дополнительных  нагрузок  питающей  линии:  М  =  4000кВт·м.

Выбор  типа  источников  света  и  выбор  системы  освещения

Руководствуясь  методическими  указаниями  на  стр.  22—25  [1]  и  блок-схемой  выбора  ИС  на  стр.  23,  выбираем  натриевые  лампы  высокого  давления.Исходя  из  разряда  зрительной  работы  помещения  (Va)  и  методических  указаний  на  стр.  30  [1]  и  блок-схемой  освещения  на  стр.  31  выбираем  комбинированное  освещение,  но  расчет  будем  выполнять  только  для  общего  равномерного  освещения.Согласно  рекомендации  табл.  12.3  [2]  выбираем  для  ламп  типа  ДНаТ  светильник  ЖСП20.

Таблица  1.

Параметры  ламп

Тип  лампы

Мощность  лампы,  Вт

Степень  защиты

Экспл.  группа/

КСС

КПД  светильника,  %

общий

В  нижнюю  полусферу

ДНаТ

250

IP23

4/1,5

Г3

72

69



Расчетная  высота  подвеса  светильников:



8,9  м  ,



где:    —  Высота  помещения;

  —  Высота  рабочей  поверхности;

  1  м;    —  Свес  светильника,  принимаем  равным  0,5  м.

Находим  оптимальное  расстояние  между  светильниками:



5,9  м,



где    —  Коэффициент  равномерности  освещения,  для  светильников  с  типом  КСС  Г30,66.

Рациональное  число  рядов  светильников:





Рациональное  число  светильников  в  ряду:





Расстояние  между  рядами  светильников:





Расстояние  между  светильниками  в  ряду:





Расстояние  от  светильника  до  стен:



м;,



Общее  число  светильников  в  помещении:



88;



Расположение светильников.png

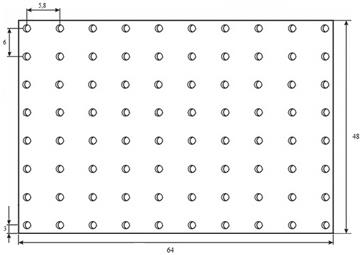

Рисунок  2.1.  Взаимное  расположение  светильников  в  цеху



Светотехнический  расчет  методом  коэффициента  использования  светового  потока.

Определим  индекс  помещения:





Зная  индекс  помещения  и  коэффициенты  отражения,  определим  по  табл.  8.8  [2]  значение  коэффициента  использования  помещения  =0,84.

Тогда  полный  коэффициент  использования:





Расчетный  световой  поток  лампы:





где:  S  —  площадь  освещаемого  помещения,  м2;

z  —  коэффициент  неравномерности  распределения  освещенности  в  помещении,  принимаем  равным  1,15;

N  —  число  устанавливаемых  в  помещении  светильников.

Выбираем  по  табл.  3.29  [2]  тип  лампы  со  стандартным  значением  светового  потока.

Таблица  2.1.

Параметры  используемых  ламп

Тип  лампы

Мощность  лампы,  Вт

Напряжение

на  лампе,  В

Рабочий  ток,  А

Срок  службы,  тыс.  ч

,  клм

Размер,  мм

D

L

ДНаТ

250

250

100

3,1

20

26

48

250



Определение  коэффициента  равномерности  освещенности  в  помещении  точечным  методом

Определим  минимальную  освещенность  в  цехе,  если  освещение  выполнено  лампами  ДНаТ250  со  световым  потоком  Фст=26000  лм,  установленными  в  светильниках  ЖСП20;  КПД  светильника  ;  КПД  в  нижнюю  полусферу;  КСС-Г3.  Количество  ламп  88  шт.  Размеры  помещения:  длина  l=64  м,  ширина  b=48  м,  расчетная  высота  подвеса  h  =8,9  м.  Коэффициент  отражения:  потолка  —  0,7;  стен  —  0,5.  Коэффициент  запаса  КЗ=1,5.

В  качестве  контрольных  точек  выбираем  точки  А  и  Б  (рис.  3.2)  с  предполагаемой  минимальной  освещенностью,  точку  В  с  предполагаемой  максимальной  освещенностью.

Используя  изолюксы  рис.  8.3—8.15  [2],  находим  условную  освещенность  в  контрольных  точках  от  всех  ближайших  светильников  и  сведем  результаты  расчета  в  таблицу  2.2.

Таблица  2.2.

Значение  условной  освещенности  в  контрольных  точках  А  и  Б

Точка

h,  м

d,  м

n

e,  лк

ne,  лк

∑(nе),  лк

А

8,9

2,9

2

3,2

6,4

13,4

8,9

8,7

1

1,3

1,3

8,9

14,5

1

0,4

0,4

8,9

6,66

2

1,7

3,4

8,9

14,82

1

0,4

0,4

8,9

10,57

1

0,7

0,7

8,9

12,35

2

0,5

0,8

Б

8,9

4,17

4

2,8

11,2

14,6

8,9

9,46

2

0,8

1,6

8,9

9,2

2

0,9

1,8

В

8,9

9,46

4

0,8

3,2

18

8,9

4,17

4

2,8

11,2

8,9

9,2

4

0,9

3,6



Рисунок  2.2.  Расположение  контрольных  точек



Как  видно  из  таблицы  наименьшая  освещенность  наблюдается  в  точке  А,  для  нее  определяем  фактическую  освещенность:





где  m  —  коэффициент  увеличения  освещённости  за  счёт  удаленных  светильников  (m  =  1,1  ÷  1,15).

Максимальная  освещенность  в  помещении  наблюдается  в  точке  В:





Отношение  максимальной  освещенности  в  помещении  к  минимальной:





По  методу  использования  светового  потока  найдем  отраженную  составляющую  освещённости:

Определим  по  табл.  8.8  [2]:





Общая  освещённость  составляет:





Вывод:  фактическая  освещенность  в  контрольной  точке  А  получилась  212,2  лк,  что  больше  нормированной  200  лк  на  5,7  %,  что  допустимо.  Следовательно,  расчет  произведен  верно.

Выбор  схемы  и  трассы  осветительной  сети

Для  осветительной  установки  будем  использовать  трехфазную  групповую  сеть,  т.  к.  она  рекомендуется  при  применении  разрядных  ламп  высокого  давления,  чтобы  устранить  пульсация  светового  потока.  Для  этого  соседние  в  ряду  лампы  распределяются  между  фазами  в  следующем  порядке:  А-В-С-А-В-С-….

Согласно  ПУЭ  [3]  ОП  с  РЛВД,  используемых  для  освещения  помещений,  должна  быть  предусмотрена  групповая  компенсация  реактивной  мощности,  т.  е.  должны  быть  установлены  трехфазные  конденсаторы  в  групповых  щитках  (рис.  3.1).



Рисунок  3.1



Согласно  ПУЭ  [3]  линии  групповой  сети  внутреннего  освещения  должны  быть  защищены  предохранителями  или  автоматическими  выключателями  на  рабочий  ток  не  более  63А;  и  для  линий,  питающих  светильники  с  лампами  НЛВД,  может  присоединяться  до  20  ламп  на  фазу.

Поскольку  нагрузка  в  трехфазной  сети  равномерна,  то  расчетный  ток  определяется  по  формуле:





где:  —  коэффициент  потерь  в  пускорегулирующей  аппаратуре  для  ламп  НЛВД,

  —  коэффициент  спроса,  для  групповой  сети.

Выбираем  радиально-магистральную  схему  питания  осветительной  установки  (рис.  3.2).

Определение  расчётных  осветительных  нагрузок

Расчётная  мощность  питающей  сети:



  кВт



Расчётная  мощность  всей  групповой  сети:





Выбор  типа  и  сечения  проводников

1.  По  допустимым  потерям  напряжения  из  табл.  17,  стр.  84  [1]  выбираем:



,  так  как  SТР  =  400  кВ·А,  cosj  =  0,7.



Тогда  с  учетом  коэффициента  загрузки  трансформатора:



2,58  %



Допустимая  потеря  напряжения:





В  качестве  материала  жил  проводников  выбираем  алюминий.

Расчет  осветительной  сети  проводим  как  для  сети  с  симметричной  загрузкой  фаз,  так  как:

1.  Светильники  подключены  по  схеме  А-В-С-А-В-С-….

2.  Количество  подключенных  светильников  11  шт.



Рисунок  3.2  Схема  осветительной  сети



Определим  моменты  нагрузки  на  всех  участках.





Определяем  сечение  кабеля  питающей  сети:





где  С  —  коэффициент  из  табл.  18,  стр.  85  [1],  для  трехфазной  сети  с  нулем.

Принимаем  стандартное  сечение  qСТ  =  50  мм2

Согласно  табл.  9.7.  [2],  выбираем  провод  марки  АПВ.

Определяем  рабочий  ток  кабеля  питающей  сети:





Допустимый  длительный  ток  для  кабелей  марки  АПВ  сечением  50  ммравен  Iдоп=  110  А  по  табл.  1.3.7  [3].  Следовательно,  по  длительно  допустимому  току  нагрузки  провод  АПВ  сечением  50  мм2  не  проходит.  Необходимо  увеличить  сечение  провода  до  95  мм2  с  Iдоп  =  170  А

Находим  фактические  потери  напряжения  на  этом  же  участке:





где  kP=1,09  —  коэффициент  увеличения  потерь  напряжения  за  счет  наличия  реактивной  составляющей  мощности,  определенный  по  табл.  9.13.  [2].

Так  как  кабель  проходит  по  допустимым  потерям,  то  выбираем  кабель  сечения  95  мм2.

Потери  напряжения  в  групповой  сети:





Определим  сечение  групповой  сети  по  наибольшему  моменту:





Принимаем  стандартное  сечение  qСТ  =  2  мм2.

Определяем  рабочий  ток  кабеля  питающей  сети:





Допустимый  длительный  ток  для  проводов  марки  АПВ  сечением  2  ммравен  Iдоп=  16  А  по  табл.  1.3.7  [3].

По  длительно  допустимому  току  нагрузки  провод  АПВ  сечением  2  ммпроходит.

Находим  фактические  потери  напряжения  на  этом  же  участке:





По  потерям  напряжения  выбранная  сеть  проходит,  по  механической  прочности  наименьшее  сечение  проводов  с  алюминиевыми  жилами  должно  быть  2  мм2по  табл.  9.15  [2].  Выбранные  провода  АПВ  4  мм2и  4  ммпо  механической  прочности  проходят.



Рисунок  5.1.  Расположение  светильников  в  помещении



Рисунок  5.2.  Схема  питания  осветительной  установки



Рисунок  5.3.  Схема  групповой  сети  трехфазная



Список  литературы:

1.Вязигин  В.Л.  Электрическое  освещение.  Методические  рекомендации  к  практическим  занятиям  и  самостоятельной  работе  студентов.  Омск,  2007.  —  123  с.

2.Справочная  книга  по  светотехнике:  Справ.  /  Под  ред.  Ю.Б.  Айзенберга.  2-е  изд.,  перераб.  и  доп.  М.:  Энергоатомиздат,  1995.  —  528  с.
