ОБЕСПЕЧЕННОСТЬ ПЛАНОВО-ВЫСОТНЫМ ОБОСНОВАНИЕМ ОБЪЕКТОВ СТРОИТЕЛЬСТВА ВОЛОГОДСКОЙ ОБЛАСТИ

Шушкова Алёна Николаевна

студент, кафедра городского кадастра и геодезии ВоГУ,

РФ, г. Вологда

Заварин Денис Анатольевич

научный руководитель,

канд. экон. наук, доц. ВоГУ,

РФ, г. Вологда

Ни один из проектов строительства в настоящее время не обходится без геодезических работ. Они предшествуют, сопровождают и завершают процесс строительства. На основе топографического плана, полученного в результате съемки, создается генеральный план строительной площадки, на котором проектируются транспортные пути, здания, инженерные сети и т. д. Но чтобы произвести геодезическую съемку для строительных, кадастровых и других работ необходимо планово-восотное обоснование.

Планово-высотное обоснование - это сеть закрепленных точек земной поверхности, положение которых определено в общей для них системе координат (высот). Опорное планово-высотное обоснование создается в целях определения координат и высот геодезических пунктов (точек) с плотностью и точностью, требуемых для выполнения геодезических, топографических, аэросъемочных и других работ, входящих в состав инженерно-геодезических изысканий, геодезического обеспечения строительства и реконструкции объекта.  Геодезической основой при производстве инженерно-геодезических работ могут являться:

  • пункты государственных геодезических сетей (ГГС);
  • пункты опорной геодезической сети сгущения;
  • пункты геодезической сети специального назначения;
  • пункты плановой и планово-высотной съемочной геодезической сети;
  • пункты опорной межевой сети ОМС1 и ОМС2.

В городе при проведении геодезической съемки геодезисты пользуются такой геодезической основой как стенные знаки и реперы. Такие пункты расположены практически по всему городу и на небольшом расстоянии друг от друга. По возможности, также используют пункты полигонометрии и триангуляции. Но в сельской местности зачастую таких пунктов нет, либо они находятся давольно далеко друг от друга. В таком случае была развита опорная межевая сеть.

Опорная межевая сеть (ОМС) - геодезическая сеть специального назначения (ГССН), которая создается для геодезического обеспечения инженерно-строительных работ, государственного земельного кадастра, мониторинга земель, землеустройства и других мероприятий по управлению земельным фондом страны.

Опорные межевые сети развиваются в тех случаях, когда плотность существующей геодезических сетей не соответствует требованиям, необходимым для решения той или иной задачи, в том числе, при межевании земельных участков, строительстве.

В настоящее время существует несколько видов геодезической съемки, благодаря которым можно получить необходимые сведения для кадастровых, инженерно-строительных и других работ.

В зависимости от способа проведения геодезической съёмки ее обычно подразделяют на такие съёмки как:

  • аэрофотосъемка обычно производится с помощью специализированных фотоаппаратов, которые устанавливаются на самолетах, выполняющих полет над территорией, нуждающейся в съёмке. А обработка снимков и зарисовка плана выполняются в камеральных условиях на стереоприборах;
  • наземная съемка выполняется с поверхности земли;
  • комбинированная съемка заключается в том, что плановая ситуация является комбинацией аэрофотосъемки и наземной съемки; плановая ситуация снимается с помощью аэрофотосъёмки, а рельеф снимают в полевых условиях.

Для создания карт и планов больших территорий целесообразно применять аэрофотосъемку и комбинированную съемку. В то время как при сооздании крупномасштабных планов небольших участков стоит применять наземную съёмку.

При выполнении работ под строительство различных объектов обычно применяют наземные виды съемки: тахеометрическую и теодолитную.

При выполнении строительных работ, межевании земель и других работ в топографической съёмке нуждаются небольшие участки заселенной или застроенной территории, когда проводить аэрофотосъёмку нецелесообразно. И наиболее выгодным вариантом в данной ситуации будет тахеометрическая съёмка. К тому же, наиболее универсальным и доступным прибором на настоящий момент является электронный тахеометр, с помощью которого и провизводится данная съёмка. Быстрота выполнения данной съёмки заключается в том, что используя один прибор, геодезист может снять характерные точки местности и рельефа. К тому же, данный способ съёмки относительно недорог, в отличие от топографической съёмки с помощью ГНСС оборудования. Максимальная длина тахеометрического хода составляет 6 километров. Поэтому производительность данной съёмки зависит не только от количества пунктов опорной межевой сети на необходимой территории, но и их пространственного расположения друг от друга.

Для определения пространственного распределения населенных пунктов, имеющих ОМС, была рассмотрена вся территория Вологодской области. Также были обработаны технические отчеты сельских поселений и сельсоветов, где расположены пункты ОМС.

Проанализировав технические отчеты ОМС каждого района области, были получены следующие результаты (табл. 1).

Таблица 1.

Анализ технических отчетов ОМС районов Вологодской области

Район Вологодской области

Площадь, км2

Площадь топосъёмки, обеспеченная ОМС

Количество населенных пунктов

Количество населенных пунктов, имеющих пункты ОМС

1

Бабаевский

9233

1130

277

71

2

Бабушкинский

7760,5

2400

141

43

3

Белозерский

5398

1000

273

37

4

Вашкинский

2884

1700

197

33

5

Великоустюгский

7720

2800

436

116

6

Верховажский

2255

2000

230

156

7

Вожегодский

5752

2700

309

83

8

Вологодский

4540

4200

912

601

9

Вытегорский

13100

3100

191

54

10

Грязовецкий

5030

570

507

189

11

Кадуйский

3263

2000

202

197

12

Кирилловский

5394

1400

482

113

13

Кичменско-Городецкий

7061

2800

357

112

14

Междуреченский

3624

340

157

4

15

Никольский

7477

1900

223

45

16

Нюксенский

5167

560

137

40

17

Сокольский

4165

1500

408

122

18

Сямженский

3950

1450

168

32

19

Тарногский

5100

2400

266

65

20

Тотемский

8196

2300

228

126

21

Усть-Кубинский

2444

300

268

4

22

Харовский

3560

1700

386

164

23

Чагодощенский

2410

1000

92

56

24

Череповецкий

7640

2600

558

94

25

Шекснинский

2528

1500

376

270



Итого

145 700

46050

8029

2827



По данным таблицы можно сделать вывод о том, что в Вологодской области только 2827 имеют пункты опорной межевой сети, что составляет 35 процентов от общего числа населенных пунктов, расположенных на территории области. Для наглядности отображения результатов и исследования пространственных характеристик ОМС, они были отмечены на карте Вологодской области (схема 1).

Исходя из сведений, представленных на схеме можно сделать вывод, что большая часть пунктов ОМС находится вблизи крупных населенных пунктов (Вологда, Череповец, Великий Устюг и т. д.), где проживает большая часть населения области и ведется активная хозяйственная деятельность.

Также есть территории, которые в радиусе несколько десятков километров не имеют пунктов ОМС. Это обусловлено отсутствием населенных пунктов, заболоченностью территории.

Стоит отметить и то, что в таких районах как Вашкинский, Вожегодский и Кадуйский можно произвести тахеометрическую съёмку больше, чем на 50 процентах территории. А в Вологодском и Верховажском района - практически на 100 процентах территории. Именно в этих районах находится наибольшее число пунктов ОМС. Но стоит отметить, что ни столько от количества пунктов ОМС, расположенных на территории, зависит производительность тахеометрической съёмки, а сколько от их пространственного расположения относительно друг друга. Следовательно, исходя из максимального тахеометричесго хода, равного 6 километрам, в Вологодском и Верховажском районах пункты ОМС находятся друг от друга на расстоянии приблизительно 12 километров.

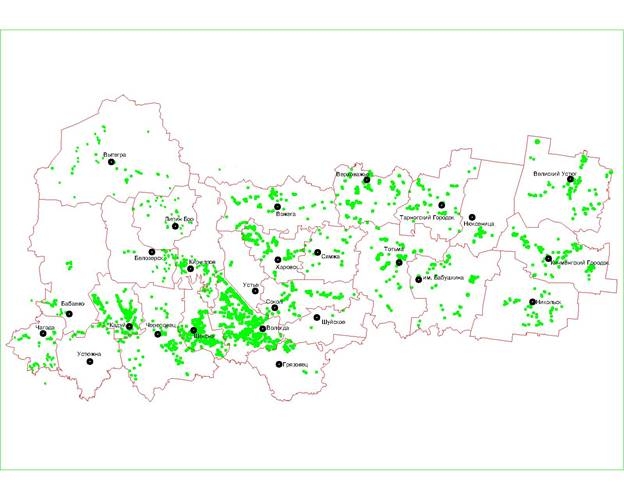

Схема 1. Пространственное расположение населенных пунктов, имеющих ОМС в Вологодской области



Таким образом, количество населенных пунктов, имеющих ОМС практически в 4 раза меньше, чем общее количество населенных пунктов области. К тому же, на территории Вологодской области пункты опорной межевой сети расположены неравномерно. Большинство пунктов ОМС располагаются вблизи крупных городов (Вологда, Череповец). Среди районов области наиболее развитую опорную межевую сеть имеют Вологодский, Шекснинский и Кадуйский районы. Междуреченский, Белозерский и Вашкинский районы имеют относительно других районов малую плотность пунктов ОМС. Отсутствие пунктов ОМС затрудняет выполнение межевания земельных участков, строительства и других функций кадастровой отрасли области.

Также можно сделать вывод об ограничениях, накладываемых на геодезистов в выборе метода геодезических измерений и используемого оборудования. Наиболее универсальным и доступным прибором на данный момент является электронный тахеометр. Но пользоваться им можно лишь в населенных пунктах, имеющих ОМС. Но из-за ограниченной длины тахеометрического хода (6 километров) на производство данной съёмки влияет и пространственное расположение пунктов ОМС относительно друг друга. Вследствие чего самые лучшие условия для проведения тахеометрической съемки имеются в Вологодском и Верховажском районах. В данных муниципальных образованиях Вологодской области пункты ОМС расположены равномерно по всей территории. Также в Вашкинском, Вожегодском и Кадуйском районах можно произвести тахеометрическую съёмку на более 50 процентах территории. В остальных районах также имеются пункты ОМС, но они либо расположены на большом расстоянии друг от друга, либо большинство рядом с административным центром района, а на оставшейся территории пунктов ОМС практически нет. Следовательно, для решения различных кадастровых, строительных задач на территории Вологодской области площадью 99650 км2 необходимо применять более дорогой метод выполнения геодезических измерений с использованием ГНСС оборудования.



Список литературы:

  1. Статья «О утверждении основных положений об опорной межевой сети» [электронный ресурс] URL: https://rosreestr.ru/ site/activity/docs/ detail.php? ID=7595
  2. Официальный портал Правительства Вологодской области [электронный ресурс] URL: http://vologda-oblast.ru/
  3. Шушкова А. Н. Исследование пространственного распределения пунктов опорной межевой сети в Вологодской области // Наука и Просвещение. - 2018. - № - С. 233-236.
  4. Куражова Ю. В. Геодезические сети городов на современном этапе // Наука и просвещение. — 2017. — № — С. 238-241.
  5. Точность описания объектов кадастрового учета в трехмерном пространстве / Тесаловский А.А., Горшкова Ю.С., Коновалова М.В., Сизова Л.А. // Вузовская наука – региону: материалы XIV Всероссийской научной конференции. – 2016. – С. 183-185
  6. Развитие сети пунктов ОМС на территории Вологодского района и его особенности / Заварин Д. А., Белый А. В. // Вузовская наука – региону: материалы восьмой всероссийской научно-технической конференции. – 2010. – С. 407-409.
