ИСПОЛЬЗОВАНИЕ  ЭЛЕКТРОННЫХ  ТАБЛИЦ  В  ПРОЕКТИРОВАНИИ  ГИДРОПРИВОДА

Климова  Екатерина  Александровна

Марченко  Никита  Георгиевич

студенты  3  курса,  факультет  тех.  маш.  ГБПОУ  ВО  МКРП,
РФ,  г.  Муром

Е-mail:  klimovakate2015@yandex.ru

Шуктуева  Наталья  Евгеньевна

научный  руководитель,  преподаватель  ГБПОУ  ВО  МКРП,

председатель  цикловой  комиссии  специальности  150208  «Тех.  маш.»,
РФ,  г.  Муром

Цель:  Изучение  алгоритма  расчета  гидропривода,  его  параметров,  их  взаимосвязи  и  влияние  друг  на  друга.

Гидропривод  –  это  устройство  сообщающее  энергию  исполнительному  органу  для  совершения  им  работы.

Исходные  данные  для  проектирования  гидропривода:

·     Наибольшую  силу  резания  –  F_{рез  max}  ,  H

·     Наибольший  путь  резания  -  l_рез  ,  м

·     Наибольшую  скорость  резания  -  V_рез  ,  м/мин

·     Расчетная  схема  представлена  на  рисунке  1.

Рисунок  1.  Расчетная  схема  гидропривода

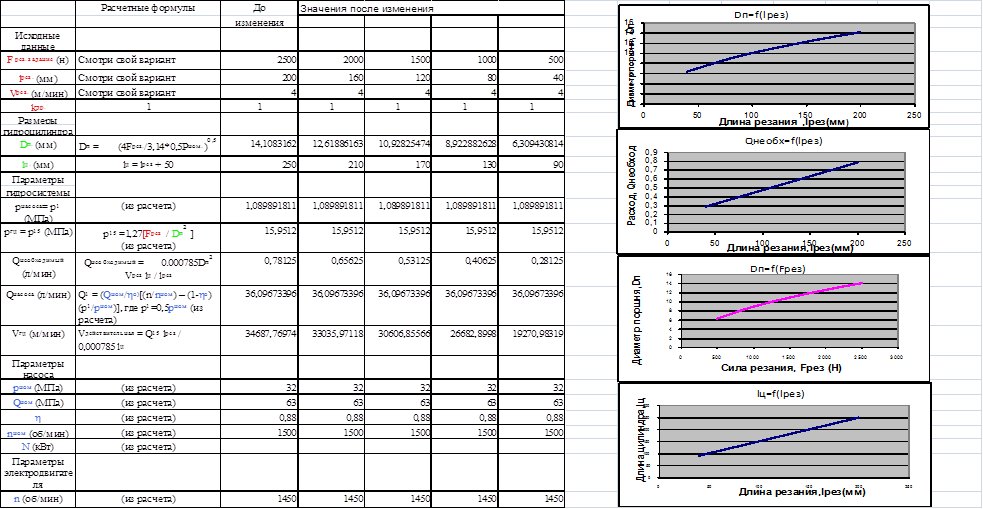

Изучение  алгоритма  расчета  гидропривода,  его  параметров,  их  взаимосвязи  и  влияния  друг  на  друга  в  данной  работе  используют  электронные  таблицы  (пример  расчета  на  стр.  4–5).

Последовательность  работы  в  электронных  таблицах

1  Изучение  зависимости  параметров  гидросистемы  от  внешних  параметров  технологического  оборудования  выполняют  в  следующей  последовательности:

1.1  Изучение  влияния  силы  резания  на  размеры  гидроцилиндра.

Вводят  в  таблицу  1  Excel  программы  последовательно  значения  равные:

F_{рез.  задание},  0,8F  _{рез.  задание},  0,6F  _{рез.  задание},  0,4F  _{рез.  задание},  0,2F  _{рез.  задание}.

Выявляют  по  таблице  2  зависимости:  диаметра  поршня  D_п  от  силы  резания  F  _рез  (  D_п.  =  f  (F  _{рез.  задание}));  длины  гидроцилиндра  l_ц  от  силы  резания  F  _{рез.  задание}  (  l_ц.  =  f  (F_{рез.  задание})).

Делают  вывод.

1.2  Изучают  влияние  силы  резания  на  параметры  гидросистемы.

Вводят  в  таблицу  1  Excel  программы  последовательно  значения  равные:  F_{рез.задание},  0,8F_{рез.  задание},  0,6F  _{рез.  задание},  0,4F  _{рез.  задание},  0,2F  _{рез.  задание}.

Выявляют  по  таблице  2  зависимости:  давления  гидроцилиндра  p_гц  от  силы  резания  F  _{рез.  задание}  (  p_гц  =  f  (F  _{рез.  задание})).

Делают  вывод.

1.3  Изучают  влияние  длины  резания  на  размеры  гидроцилиндра.

Вводят  в  таблицу  1  Excel  программы  последовательно  значения  равные:  0,6l_рез.,  0,8l_рез.,  l_рез.,  1,2l_рез.,  1,4l_рез..

Выявляют  по  диаграмме  в  таблице  2  зависимости:  диаметра  поршня  D_п  от  длины  резания  l_рез  (D_п.  =  f  (l_рез.));  длины  гидроцилиндра  l_ц  от  длины  резания  l_рез  (l_ц.  =  f  (l_рез.)).

Делают  вывод.

1.4  Изучают  влияние  длины  резания  на  параметры  гидросистемы.

Вводят  в  таблице  1  Excel  программы  последовательно  значения  равные:  0,6l_рез.  и  0,6(l_рез+50);  0,8l_рез.  и  0,8(l_рез  +  50);  l_рез.  и  (l_рез  +  50);  1,2l_рез.  и  1,2(l_рез  +  50);  1,4l_рез.  и  1,4(l_рез  +  50).

Выявляют  по  диаграмме  в  таблице  2  зависимости:  расхода  Q  _{необходимый}  от  длины  резания  l_рез  (Q_{необходимый}  =  f  (l_рез.));  длины  гидроцилиндра  l_ц  от  длины  резания  l_рез  (l_ц.  =  f  (l_рез.)).

Делают  вывод.

1.5  Изучают  влияние  скорости  резания  на  параметры  гидросистемы.

Вводят  в  таблице  1  Excel  программы  последовательно  значения  равные:  0,6V_рез,  0,8V_рез,  V_рез,  1,2V_рез,  1,4V_рез,

Выявляют  по  таблице  2  зависимости:  расхода  Q  _{необходимый}  от  силы  резания  V_рез  (Q_{необходимый}  =  f  (V_рез)).

Делают  вывод.

2  Изучение  зависимости  размеров  гидроцилиндра  на  параметры  технологического  оборудования  выполняют  в  следующей  последовательности:

2.1  Изучают  влияние  диаметра  цилиндра  на  параметры  гидросистемы.

Вводят  в  таблице  1  Excel  программы  последовательно  значения  равные:  0,6D_п,  0,8D_п,  D_п,  1,2D_п,  1,4D_п,

Выявляют  по  таблице  2  зависимости:  расхода  Q  _{необходимый}  от  диаметра  поршня  D_п

(Q_{необходимый}  =  f  (D_п));  давления  насоса  p_насоса  от  диаметра  поршня  D_п

(p_насоса  =  f  (D_п));  давления  гидроцилиндра  p_гц  от  диаметра  поршня  D_п  (p_гц  =  f  (D_п)).

Делают  вывод.

2.2  Изучают  влияние  длины  гидроцилиндра  на  параметры  гидросистемы.

Вводят  в  таблице  1  Excel  программы  последовательно  значения  равные:  0,6l_ц.;  0,8l_ц.;  l_ц.;  1,2l_ц.;  1,4l_ц..

Выявляют  по  таблице  2  зависимости:  расхода  Q  _{необходимый}  от  длины  гидроцилиндра  l_ц  (Q_{необходимый}  =  f  (l_ц.));  давления  гидроцилиндра  p_гц  от  длины  гидроцилиндра  l_ц  (p_гц  =  f  (l_ц.));  действительной  скорости  резания  V_{действительная}  от  длины  гидроцилиндра  l_ц  (V_{действительная}  =  f  (l_ц.)).

Делают  вывод.

3  Изучение  влияния  параметров  течения  жидкости  на  потери  давления  в  гидравлической  системе.

3.1  Изучение  параметров  влияющих  на  число  Рейнольдса.

Вводят  в  таблице  1  Excel  программы  последовательно  значения  равные:  0,6d,  0,8d,  d,  1,2d,  1,4d.

Выявляют  зависимость  влияние  числа  Рейнольдса  Re  на  диаметр  трубопровода  d  (Re  =  f  (d)).

Делают  вывод.
