РАСЧЕТ  ВЫПРЯМИТЕЛЯ  НА  НАГРУЗКУ,  ИМЕЮЩУЮ  АКТИВНО-ИНДУКТИВНЫЙ  И  АКТИВНО-ЕМКОСТНОЙ  ХАРАКТЕР

Темников  Евгений  Александрович

Е-mail EvgenTemnikov@mail.ru

Милютин  Алексей  Юрьевич

студенты  3  курса,  энергетического  института,  Омского  государственного  технического  университета,  РФ,  г.  Омск

Кусаин  Жарас  Ерланулы

студент  1  курса,  энергетического  института,  Омского  государственного  технического  университета,  РФ,  г.  Омск



Как  мы  знаем,  источники  электропитания  (ТЭС,  ГЭС,  АЭС  и  др.)  преобразуют  энергию,  содержащуюся  в  природных  источниках  (уголь,  вода,  газ,  мазут,  ядерное  топливо  и  т.  п.)  в  электрическую  энергию,  но  использование  таких  источников  затруднено  тем,  что  их  выходное  напряжение  почти  всегда  имеет  стандартное  переменной  значение.  Однако,  большое  количество  электрической  энергии,  потребляемой  в  нашей  стране  потребляется  в  виде  различных  значений  постоянного  напряжения  или  тока  с  нестандартной  частотой.  Для  питания  таких  потребителей  необходимы  источники  вторичного  электропитания,  в  которых  происходит  преобразование  электрической  энергии  с  помощью  различного  рода  выпрямителей.

1.  Расчет  выпрямителя  на  активно-индуктивную  нагрузку  электрических  аппаратов

В  данной  работе  мы  будем  рассчитывать  неуправляемый  выпрямитель,  если  известно  среднее  значение  выпрямленного  напряжения  и  тока:



U0  =  60  В,  I0  =  100  А.



Рисунок  1.  Эквивалентная  схема  однофазного  мостового  выпрямителя  при  нагрузке,  имеющей  активно—индуктивный  характер



Расчет  качественных  показателей  выпрямителя

Рассчитаем  значение  сопротивления  R0  нагрузки,  используя  закон  Ома:







Рассчитаем  значение  индуктивности  нагрузки,  по  следующей  формуле,  если  известно,  что  XL  -  индуктивное  сопротивление,  которое  в  n=3  раза  больше  величины  сопротивления  R0





где  ω  —  круговая  частота,  ω  =  2π·f1,  с-1.

Рассчитаем  E2  (действующее  значение  фазных  ЭДС)  по  следующей  формуле  [1]:







Рассчитываем  значение  выпрямленного  действующего  значения  U0/  по  формуле:







Получается,  что  среднее  значения  напряжения  на  выходе  фильтра  практически  равно  напряжению  на  нагрузке.  Это  связано  с  тем,  что  среднее  значение  ЭДС  eL  индуктивности  L0  за  период  равно  нулю.

Используя  закон  Ома  определяем  ток  I0  :





Рассчитаем  коэффициент  пульсаций  kП(1)  на  нагрузке  R0  по  следующей  формуле  [1]:







Рассчитаем  среднее  значение  прямого  тока  Iср.v  вентиля  по  формуле  [1]:







Рассчитаем  эффективное  значение  прямого  тока  вентиля  Iэфф.v  по  формуле  [1]:





Рассчитаем  действующее  значение  тока  I2  вентильной  обмотки  преобразующего  трансформатора  по  формуле  [1]:







2.  Особенности  работы  и  расчет  выпрямителя  на  емкостной  накопитель  энергии

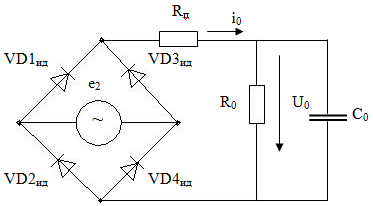

Рисунок  2.  Эквивалентная  схема  однофазного  мостового  выпрямителя  при  нагрузке,  имеющей  активно  -  емкостной  характер



Расчет  качественных  показателей  выпрямителя  с  емкостным  накопителем  энергии

В  данных  расчетах  коэффициент  пульсаций  выпрямленного  напряжения  kП(1)  будем  принимать  равным  его  значению  в  случае  активно-индуктивной  нагрузки  (рассчитано  выше).  Все  расчеты  будем  проводить  ,  используя  дополнительные  коэффициенты:

Определим  коэффициент  A(θ),  используя  формулу  [1]:







где  RП  =  R0/k  –  сопротивление  потерь.

Используя  таблицу  [1]  определим  остальные  дополнительные  коэффициенты:





Рассчитаем  E2  (действующее  значение  фазного  ЭДС)  по  формуле  [1]:





Действующее  значение  тока  I2  определим,  используя  следующую  формулу:







Емкость  C0  найдем,  используя  формулу:







Эффективный  ток  вентиля  находим  по  формуле:







Расчет  выпрямителя  с  учетом  явления  коммутации

В  данном  расчете  исходные  данные  почти  все  будут  такими  же,  как  в  пункте  1  (Схема  выпрямителя,  активно-индуктивная  нагрузка,  E2,  I0,  f1),  но  преобразующий  трансформатор  будет  дополнительно  иметь  индуктивность  рассеивания  LS,  из-за  чего  выпрямленное  напряжение  U  уменьшается  на  ℓ  =  5  %  от  напряжения  идеального  выпрямителя.



Рисунок  3.  Эквивалентная  схема  однофазного  мостового  выпрямителя  при  нагрузке,  имеющей  активно-индуктивный  характер



Расчет  качественных  показателей  выпрямителя

Определим  угол  коммутации  выпрямителя  [1]:







где  E2m.лин  —  максимальное  значение  межфазного  напряжения  у  вентильных  обмоток,

  Для  определения  индуктивности  рассеивания  LS  будем  использовать  следующее  уравнение  [1]:





Подставим  формулу  (2.8)  в  (2.7),  и  выразим  из  них  LS,  получим:







Найдем  угол  коммутации  γ





Среднее  значение  выпрямленного  напряжения  найдем  по  следующей  формуле  :





Определим  действующее  значение  тока  вентильной  обмотки  трансформатора  I  по  нижеприведенной  формуле  [1]:





Находим  среднее  значение  прямого  тока  Iпрγ  вентиля:





Находим  Iэфф.v  (эффективное  значение  тока):





Таким  образом,  используя  исходные  данные  (U0  =  60  В,  I0  =  100  А),  мы  достаточно  просто  рассчитали  неуправляемый  выпрямитель  для  нагрузки,  имеющей  активно-индуктивный  и  активно-емкостный  характер.  Используя  полученные  значения  можно  легко  найти  диоды  и  тиристоры,  входящие  в  состав  выпрямителя.



Список  литературы:

1.Акимов  Н.Н.  Резисторы,  конденсаторы,  трансформаторы,  дроссели,  коммутационные  устройства  РЭА:  Справочник.  Минск:  Беларусь,  1994.  —  С.  591.

2.Герасимов  В.Г.  Электротехнический  справочник:  В  3-х  томах.  Том  2.  Электротехнические  изделия  и  устройства.  М.:  Энергоатомиздат,  2003.  —  С.  600.

3.Кузнецов  Е.М.  Расчет  и  моделирование  электропитающих  устройств  для  промышленных  установок:  Учебное  пособие.  2000  г.
