РАСЧЁТ  НЕСИНУСОИДАЛЬНОСТИ  НАПРЯЖЕНИЯ

Черничко  Кристина  Игоревна

студент  3  курса,  энергетического  факультета,Омского  Государственного  Технического  Университета,  РФ,  г.  Омск

E-mail:

Осипов  Дмитрий  Сергеевич

научный  руководитель,  канд.  техн.  наук,  доцент  ЭНИ,  Омский  Государственный  технический  университет,  РФ,  г.  Омск



Искажения  формы  синусоидальных  токов  и  напряжений  встречаются  в  процессе  преобразования,  выработки  и  распределения  электроэнергии.  Источники  этих  искажений  —  это  синхронные  генераторы  электростанций  и  силовые  трансформаторы,  которые  работают  при  повышенных  значениях  магнитной  индукции  в  сердечнике  (при  повышенном  напряжении  на  их  выводах)  преобразовательные  устройства  переменного  тока  в  постоянный  и  ЭП  с  нелинейными  вольт  —  амперными  характеристиками  (или  нелинейные  нагрузки)  [9,  с.  3].

Из  математического  курса  нам  известно,  что  совершенно  любую  несинусоидальную  функцию  (например,  см.  рис.  1),  удовлетворяющую  условию  Дирихле,  можно  представить,  как  в  виде  суммы  постоянной  величины,  так  и  бесконечного  ряда  синусоидальных  величин  с  кратными  частотами.  Такие  составляющие  называются  гармоническими  или  гармониками  [7,  с.  4]

Главной  или  первой  гармоникой  называется  синусоидальная  составляющая  период  которой  равный,  все  остальные  составляющие  синусоиды  с  частотами  со  второй  по  n-ую  называют  высшими  гармониками  [4,  с.  7].

Большое  внимание  стоит  уделить  интергармоникам  и  способам  их  появления.  Токи  или  напряжения,  имеющие  частоту,  кратную  частоте  переменного  тока  называются  интергармониками.  Интергармоники  —  это  токи  или  напряжения,  не  являющиеся  кратными  основной  частоте  переменного  тока.  Еще  до  конца  не  изучено  полное  понимание  природы  электромагнитных  возмущений,  которые  ассоциируются  с  интергармониками,  поэтому  к  этой  теме  проявляется  особый  интерес.  Абсолютно  всегда  в  системе  электроснабжения  присутствуют  интергармоники,  вот  только  в  последнее  время  с  быстрым  увеличением  силовых  электронных  систем  их  практическое  влияние  стало  более  заметно  и  ощутимо.

При  любых  значениях  напряжения  могут  появляться  интергармоники  и  перетекать  из  одних  систем  в  другие.  Таким  образом,  интергармоники,  образовавшиеся  в  сетях  высокого  и  среднего  напряжения,  переходят  в  сети  низкого  напряжения  и  наоборот.  Очень  редко  амплитуда  интергармоник  превышает  0,5  %  значения  амплитуды  основной  частоты,  но  в  условиях  резонанса  могут  возникнуть  и  большие  значения.

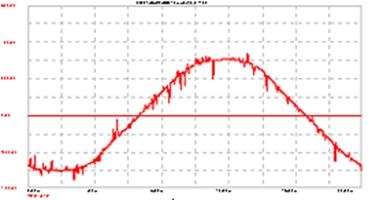

Рисунок  1.  Несинусоидальность  напряжения



Несинусоидальность  напряжения  характеризуется  такими  показателями  как  [3]:

·     коэффициент  n-ой  гармонической  составляющей  напряжения  Ku(n);

·     коэффициент  искажения  синусоидальности  кривой  напряжения  Ku.

Интервал  осреднения  количество  N  наблюдений  должно  быть  равным  не  менее  9.  Результаты  i-го  наблюдения  вычисляются  нами  по  формулам:



  http://www.masters.donntu.edu.ua/2011/etf/ponomarev/diss/images/img3.png   (1)

http://www.masters.donntu.edu.ua/2011/etf/ponomarev/diss/images/img4.png  [10,  с.  4]  (2)



Стандарт  качества  электрической  энергии  по  коэффициенту  n-ой  гармонической  составляющей  напряжения  в  точке  общего  присоединения  подходит  по  требованиям,  только  если  наибольшее  из  всех  измеренных  в  течение  одних  суток  значений  коэффициентов  n-ой  гармонической  составляющей  напряжения  не  превышает  предельно  разрешенного  значения.  Значение  коэффициента  n-ой  гармонической  составляющей  напряжения,  идентично  вероятности  95  %  за  установленный  период  времени,  не  более  допустимого  значения  [2,  с.  2].

Гармонические  составляющие  напряжения  связаны  с  нелинейными  нагрузками  пользователей  электрических  сетей.  Они  подключаются  к  электрическим  сетям  разного  напряжения,  что  касается  показателей  КЭ,  относящихся  к  гармоническим  составляющим  напряжения,  можно  назвать  такие  значения  как:

·     гармонических  составляющих  напряжения  до  40-го  порядка  Un  ,  %  Uв  точке  передачи  электрической  энергии,  где  U1  —  напряжение  основной  гармонической  составляющей;

·     полного  коэффициента  гармоник  напряжения  с  учетом  влияния  всех  гармоник  напряжения  до  40-го  порядка  KU(n),  %  в  точке  передачи  электрической  энергии  [3,  с.  3].

Нормы  для  указанных  показателей  КЭ:

а.   значения  гармонических  составляющих  напряжения  Un,  %  U1,  усредненные  в  интервале  времени  десяти  минут,  не  превышают  значений,  установленных  в  таблицах  1,2  в  течение  95  %  времени  интервала  в  одну  неделю;

б.  значения  гармонических  составляющих  напряжения  Un,  %  U1,  усредненные  в  интервале  времени  десяти  минут,  не  должны  быть  больше  значений,  установленных  в  таблицах  1,2  увеличенных  в  1,5  раза,  в  течение  100  %  времени  каждого  периода  в  одну  неделю;

в.   значения  полных  коэффициентов  гармоник  напряжения  KU(n),  усредненные  в  интервале  времени  десяти  минут,  не  должны  быть  больше  значений,  установленных  в  таблице  4,  в  течение  95  %  времени  интервала  в  одну  неделю  [5,  с.  6].

Таблица  1.

Значения  нечетных  гармонических  составляющих  напряжения  не  кратных  трем  Un  ,  %  U1,  для  электрических  сетей  низкого,  среднего  и  высокого  напряжения

Порядковый  номер  гармонической  составляющей  n

Значения  гармонических  составляющих  напряжения  Un  ,

U1

0,38  кВ

6—20  кВ

35  кВ

110—220  кВ

5

6

4

3

1,5

7

5

3

2,5

1



Таблица  2.

Значения  четных  гармонических  составляющих  напряжения  не  кратных  трем  Un  ,  %  U1,  для  электрических  сетей  низкого,  среднего  и  высокого  напряжения

Порядковый  номер  гармонической  составляющей  n

Значения  гармонических  составляющих  напряжения  Un  ,

U1

0,38  кВ

6—20  кВ

35  кВ

110—220  кВ

2

2

1,5

1

0,5

4

1

0,7

0,5

0,3

[9,  с.  20]



По  приведенной  ниже  формуле  можно  рассчитать  предельно  допустимое  значение  коэффициента  n-ой  гармонической  составляющей  напряжения:



ЛГ(т)= 1б5  ЛГ(т)нормб



где:  KU(n)норм  —  это  нормально  допустимое  значение  коэффициента  n-ой  гармонической  составляющей  напряжения,  определяемое  в  таблице  под  номером  2  [8,  с.  9].

Целью  расчета  несинусоидальности  напряжения  является  определение  Kнс,  и  затем  уже  сравнение  его  с  нормативным  значением.  Чтобы  определить  Kнс  следует  найти  Un  отдельных  гармоник,  для  чего  необходимо  провести  расчет  электрической  цепи  с  одним  или  же  несколькими  источниками  токов  гармоник.  Исходные  данные  для  расчета:  расчетная  схема;  параметры  всех  элементов;  параметры  нагрузок,  получающих  питание  от  данной  сети;  мощность  короткого  замыкания  питающей  системы  [6].
