ПРИМЕНЕНИЕ НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ ПРИ ИЗУЧЕНИИ ОСНАЩЕНИЯ ФАРМАЦЕВТИЧЕСКОГО ПРОИЗВОДСТВА

К производству лекарственных препаратов предъявляются высокие требования по безопасности и эффективности, поэтому им должно соответствовать технологическое оборудование. По требованиям надлежащей практики в целях стерильного производства фармацевтическое оборудование должна обеспечить выпуск качественного продукта [2]. Проектирование химических предприятий основано на технологическом процессе, аппаратурную схему и расстановку оборудования которой необходимо изобразить на плане цеха [3]. Описание, изучение технических характеристик аппаратов фармацевтического производства неотъемлемо связано с выполнением их эскизов, общих видов и чертежей согласно законам начертательной геометрии и инженерной графики, для дальнейшего их применения при проектировании химико-фармацевтического производства.

Теоретические знания и практические навыки в начертательной геометрии способствуют более быстрому восприятию и пониманию специфики аппаратов, их строения, механизма и принципа работы и выполнению чертежей на требуемом уровне.

Для изучения аппаратов фармацевтического производства используются следующие разделы начертательной геометрии [1]:

Виды - это изображение видимой для наблюдателя поверхности предмета, что способствует пониманию и восприятию чертежей плана, главного и боковых проекций какого-либо аппарата (рис. 1);

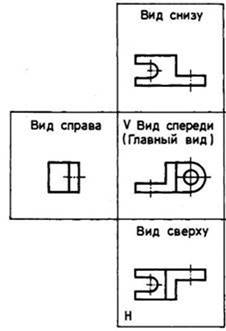

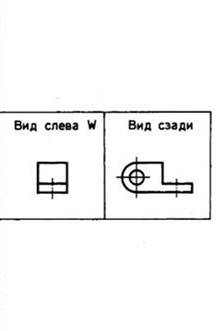

Рисунок 1. Виды

Работа с окружностями – которая выполняется делением их на равные части. Данный метод широко используется в описании внутренних частей различных аппаратов и машин (рис. 2);

Рисунок 2. Работы с окружностями

Аксонометрия - способ наглядного представления трёхмерной формы. Аксонометрическая проекция позволяет наблюдателю получить более полную информацию в объёмном изображении (рис. 3).

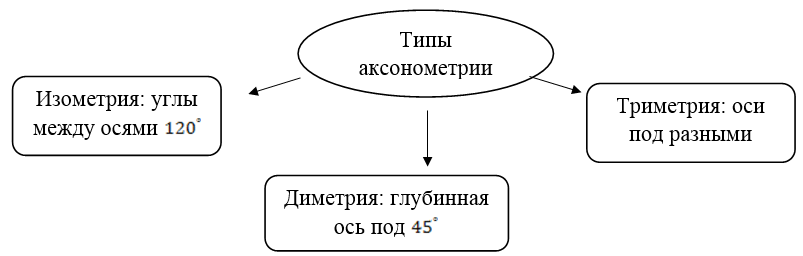

Рисунок 3. Виды аксонометрии

а)                                                                              б)

Рисунок 4. Типы аксонометрии: а) изометрия, б) диметрия

Построение сопряжений – это один из методов начертательной геометрии, который объясняется следующим образом: сопряжение, это соединение одной линии с другой линии плавным переходом. Сопряжение может быть между углами, между двух окружностей, а также между параллельными прямыми (рис.4);

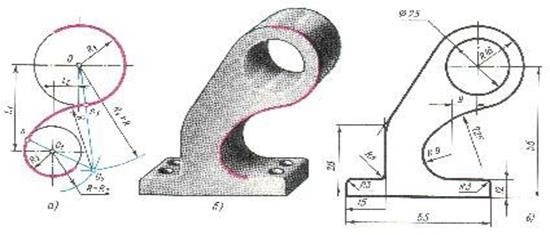

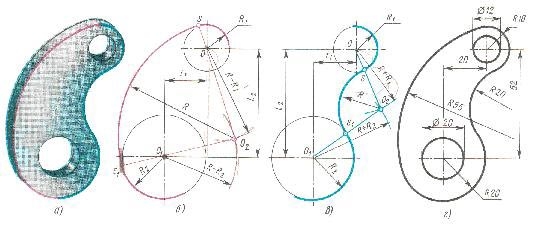

Рисунок 5. Сопряжение двух окружностей

Сечение – мысленное рассечение предмета секущей плоскостью, позволяющее выявить внутренних и внешних частей деталей аппаратов или машин (рис.5).

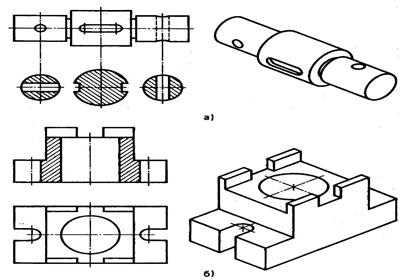

Рисунок 6. Сечение

Рассмотрим такие аппараты фармацевтического производства, как диссольвер и гомогенизатор [4]. Диссольвер, аппарат, который применяется для смешивания химических средств твердой среды с жидкой средой. Таким образом, данный аппарат широко используется для производства многих лекарственных средств, эмульсий, дисперсий, клеев и красок, различных косметологических продуктов, а также шоколадов и так далее. Принцип работы аппарата заключается в том, что с помощью мешалок, которые имеются, в данном аппарате твердые вещества измельчаются и смешиваются с жидкими веществами до однородной массы.

Другим аппаратом широко используемым в фармацевтической технологии является – гомогенизатор. Он применяется для гомогенизации (т.е., для создания однородной фазы из двух различных фаз) химических и пищевых продуктов. С помощью данного аппарата производятся лекарственные средства, такие как: суспензия, эмульсия и др. Чаще всего, данный аппарат применяется при работе с двумя не растворимыми жидкостями.

На первый взгляд, этих аппаратов можно отметить одинаковый принцип работы с различными эмульсиями, дисперсиями, суспензиями, что предполагает их взаимозаменяемость в производстве, но иногда специфика производства требует более дифференцированный подход для качественной работы. Для того, чтобы определить различия между этими аппаратами, рассмотрим их структуры с помощью методов начертательной геометрии.

Чтобы начертить эти аппараты потребуются применение таких методов начертательной геометрии, как: сечения, разрезы, виды, сопряжения, разделение окружности на необходимые равные части (рис. 7, 8).

а)   б)

в)                   г)

Рисунок 7. Габаритный чертеж детали диссольвера - ДС-150:

а) общий вид; б) виды сечения; в) метод деления окружности на равные части.

а)             б)

в)              г)

Рисунок 8. Габаритный чертеж детали гомогенизатора:

а) общий вид; б) главный вид; в) боковой вид; г) метод сопряжений.

Согласно рисункам на чертежи демонстрируют существенную разницу в структурах заданных аппаратов, как лопасти мешалок, устройство двигателя и т.д., что объясняет некоторое различие принципов работы.

Таким образом, теоретические знания и практичесике навыки студентов, как будущих технологов фармацевтического производства, по начертательной геометрии и инженерной графике являются основой для дальнейшего изучения таких дисциплин как: «Оборудование химико-фармацевтических предприятий», «Основы проектирования химико-фармацевтических производств» и т.д. Умение выполнить и представить необходимое графическое изображение, прочитать необходимые чертежи, разбираться в конструкциях и принципе действия современного оборудования является важнымдля будущих инженеров-технологов.

Список литературы:

1. Начертательная геометрия: Учебник для вузов /  - 2-е изд., перераб. и доп. – М.: Архитектура-С, 2007 - 424 с.: ил.
2. Основы проектирования химических производств: Учебник для вузов / Под ред. А. И. Михайличенко. – М.: ИКЦ «Академкнига» 2010. – 371 с.
3. Основы проектирования химических производств: Учеб. пособие / Дворецкий С.И., Кормильцин Г.С., Калинин В.Ф. - М.: Издательство "Машиностроение-1". 2005. 280 с.
4. Промышленная технология лекарств. / Чуешов В.И.Том 2  X.: НФАУ, 2002. — 716 с.
