ЭСКИЗНЫЙ ПРОЕКТ РАЗМЕЩЕНИЯ ЗЕНИТНО-РАКЕТНОГО ДИВИЗИОНА В УСЛОВИЯХ КРАЙНЕГО СЕВЕРА

Аннотация: в статье рассмотрена проблема размещения войск и гражданского персонала в условиях Крайнего Севера. В качестве решения проблемы на основе зенитно-ракетного дивизиона предложен эскизный проект по размещению войск с использованием блоков октагоновой формы.

Ключевые слова: жилой комплекс, октагон, мобильные здания, архитектурно-планировочное решение, эскизный проект, блок-модуль, обустройство, Север.

 «Архитектура – разумный способ организации пространства. Она основывается на трех началах: прочность, польза и красота». Наша работа посвящена изучению различных вариантов размещения военнослужащих в условиях Крайнего Севера и предложения собственных архитектурных решений.

Целью проекта является экономически целесообразное предложение по размещению зенитно-ракетного дивизиона, а также гражданского персонала в суровых условиях Крайнего Севера с возможностью перепрофилирования архитектурных решений для нужд научной и промышленной отраслей.

Актуальность данной проблемы обуславливается тем, что сегодня ведущие мировые державы приготовились к переделу арктических пространств. Россия стала первым арктическим государством, подавшим в 2001 г. заявку в ООН на установление внешней границы континентального шельфа в Северном Ледовитом океане.  В следствии заявку нам отклонили, аргументируя недостаточными сведениями. В 2015 году была предоставлена повторная заявка на расширение своих границ по которой до сих пор идет обсуждение. В свете данных событий, мировой экономической и политической ситуации встает важный вопрос о наличии и боеспособности Вооруженных Сил Российской Федерации на данной территории, а также развития промышленной и научно-исследовательской деятельности. Стоит отметить, что данная местность является необычайно сложным для строительства районом и при решении задач в данных условиях, основными проблемами является низкие температуры, снеговые заносы, труднопроходимость местности, сложность доставки материалов, сжатые сроки строительства, сложность в эксплуатации, сложность устройства инженерных сетей. Также является немало важным обеспечение высокого морально-психологического состояния военнослужащих за счет комфортных условий несения службы.

Рассматривая данную проблему, был спроектирован эскизный проект размещения зенитно-ракетного дивизиона бригады нового облика (рис.2). Проект представляет собой 12 комфортабельных модульных блоков заводской готовности, обладающих обширной инфраструктурой. Военный городок разделен на казарменную, хозяйственную, складскую и техническую зоны. Новаторским стали предложенные модульные блоки октагоновой формы (рис.1).

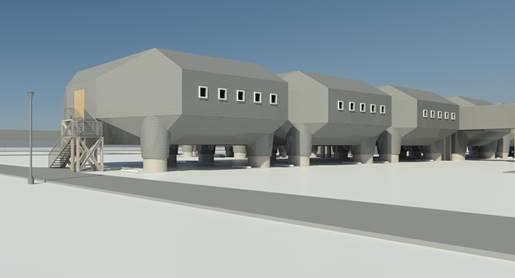

Рисунок 1. Модульный блок октагоновой формы

Жилые блоки, возможно, реализовать в двух вариантах планировочных решений на 24 и 48 человек. В блоке на 24 человека личный состав размещается в уютных комнатах по 4 человека. Каждая комната укомплектована одноярусными кроватями, шкафом для личных вещей, личными тумбочками, мультимедийным центром, столом для письма, а также душевой кабиной, санузлом и умывальником. В блоке имеется комната бытового обслуживания, комната для хранения оружия, кладовая личных вещей, раздевалка для верхней одежды. Жилой блок на 48 человек принципиально отличается от блока на 24 человека размещением кроватей личного состава в два яруса и вынесением душевых кабин, санузлов, умывальников в общие помещения для всего личного состава блока.

Блоки обеспечения - это модульные блоки, имеющее огромную функциональность в достаточно небольшом пространстве.  Военнослужащему, посетившему данные блоки, представляется возможность посетить спортивный зал, тренажерный зал, сауну, комнату психологической разгрузки, библиотеку, компьютерный класс.

Помимо помещений для досуга здесь имеются столовая на 100 посадочных мест, медицинский пункт, а также имеются служебные помещения дежурных сил, располагающихся в штабном блоке.

С точки зрения эргономики объемно-планировочные решения, принятые в данном блоке, объединяют в себе максимальный комфорт и функциональность. Мобильность блока обеспечивается специальными лыжами и гусеничными трапами. Несущая конструкция блоков - металлический каркас. Ограждающая конструкция - составная панели из внешнего покрытия композитным материалом, утеплителя, пароизоляционного материала, отделочной основы. Инженерные сети монтируются в подпольное и над потолочное пространство.

Данный комплекс обладает высокими аэродинамическими качествами, что решает проблему снегозаносов. Использование современных материалов обеспечивает высокий показатель энерго-эффективности.  При использовании данного решения по размещению личного состава в условиях крайнего севера большим плюсом так же является мобильность всех комплектующих материалов, возможность наращивания унифицированных блоков, высокие эксплуатационные качества комплекса, обеспечения повседневной деятельности военнослужащих без необходимости выхода во внешнюю среду.

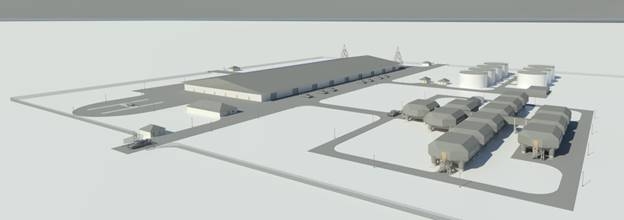

Рисунок 2. Эскизный проект размещения зенитно-ракетного дивизиона бригады нового облика

Новизной и уникальностью проекта является принятые решения динамической архитектуры, позволяющие создать современный мобильный комплекс по своим характеристикам и экономической целесообразности опережающий имеющиеся аналоги в России.

Список литературы:

1. Здания и комплексы для оперативного обустройства войск. Пушкин-1995
2. Научно-техническая информация в строительстве. Москва -1977
3. СП 54.13330.2010 «Здания жилые, многоэтажные». Москва – 2003
4. СП 118.13330.2011 «Общественные здания». Москва – 2009
5. ВСН 35-94 «Общевойсковые здания». Москва-1994
6. Зеленский Ю.Н. «Архитектурное проектирование жилых зданий» Москва-2006
