ЗАВИСИМОСТЬ СПУТНИКОВЫХ НАБЛЮДЕНИЙ В РЕЖИМЕ RTK ОТ РАЗВИТОСТИ ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ НА ТЕРРИТОРИИ ВОЛОГОДСКОЙ ОБЛАСТИ

В настоящее время осуществление кадастрового учёта является одним из основных направлений в аспекте управления недвижимостью. Согласно нормам действующего законодательства, подготовка документов, необходимых для совершения государственного кадастрового учёта, происходит в процессе кадастровой деятельности.

Проведение кадастровых работ возложено на кадастровых инженеров – физических лиц, имеющих квалификационный аттестат кадастрового инженера, результатом работы которых является формирование межевых планов, технических планов и актов обследования объектов недвижимости [1].

Неотъемлемой частью кадастровых работ являются геодезические измерения, необходимые для определения формы, площади и местоположения на местности объекта недвижимости. В настоящее время существует множество геодезических технологий и инструментов, однако в основном геодезические работы выполняют с помощью электронных тахеометров и ГНСС-оборудования.

На современном этапе ГНСС-технологии получили наибольшее применение в кадастровой деятельности благодаря повышению точности измерений, увеличению производительности труда, автоматизации процесса обработки результатов и сокращению сроков проведения работ. Недостатком использования ГНСС-оборудования является сложность применения в условиях плотной городской застройки, а также в закрытой местности (в лесу, узких ущельях и др.). Ухудшают результаты измерений помехи от близко расположенных мощных источников радиоизлучений: локаторов, теле–радиопередающих станций.

Для точных геодезических измерений, в частности в кадастровой деятельности, применяется относительный метод определения координат. Данный метод включает в себя несколько режимов, подразделяющихся на две группы: статические (статика, быстрая статика) и кинематические (кинематика, режим «Стой-иди», кинематика реального времени). Независимо от режима один из приёмников размещают на пункте с известными координатами (база), а другие – на определяемых пунктах (роверы).

Среди многообразия режимов работы спутникового оборудования наиболее эффективным является режим «кинематика реального времени» (Real Time Kinematics – RTK), принцип работы которого состоит в том, что базовый и роверные ГНСС-приёмники снабжаются радио- или GSM-модемами, которые обеспечивают связь между ними, необходимую для передачи поправок в результаты измерений.

Важным параметром для использования режима RTK является наличие на территории работ надёжного способа получения поправок с базовой станции. В большинстве случаев для этих целей используются ресурсы сотовой связи и Интернет, а при их отсутствии возможно использование радиосигнала. Современные радиомодемы имеют радиус распространения радиосигнала 8…10 км, но зачастую расстояние до базовой станции бывает значительно больше, поэтому в таких случаях радиомодемы использовать нельзя. [2]

Подобные ограничения отсутствуют при передаче данных по каналу GSM (Global System for Mobile Communications – Глобальная Система Мобильной Связи). В 2002 году крупнейшие российские операторы связи объявили о запуске новой услуги GPRS – системе пакетной передачи данных в сетях GSM. При использовании GPRS данные собираются в пакеты и передаются в эфир, заполняя не используемые в данный момент голосовые каналы, которые всегда есть в промежутках между разговорами абонентов. Возможность использования сразу нескольких голосовых каналов обеспечивает более высокую скорость передачи данных, а этап установления соединения занимает несколько секунд.

Для оценки возможности использования режима RTK с передачей поправок в результаты измерений с помощью GSM-модемов был проведён анализ операторов сотовой связи на территории Вологодской области. В настоящее время крупнейшими операторами в регионе являются: «МегаФон»; «МТС»; «Билайн»; «Теле2»; «Йота». Передача поправок с базовой станции возможна либо через голосовую связь, либо через Интернет, при этом достаточно покрытия 2G. В связи с этим были исследованы карты покрытия данных операторов на территории Вологодской области.

Анализ карт показал, что суммарное покрытие сотовой связью на территории Вологодской области составляет 71%, следовательно, на данной территории возможно использовать голосовую связь и Интернет для передачи поправок в результаты измерений. Соответственно, на 29% территории региона отсутствует сотовая связь, поэтому использование режима RTK с передачей поправок с помощью GSM-модемов невозможно.

В городах областного значения (Великий Устюг, Вологда, Сокол, Череповец), а также на территории административных центров муниципальных образований имеется достаточно плотная зона покрытия сотовой связью всех выше перечисленных операторов. Следует отметить, что вдоль федеральной магистрали М8 «Холмогоры» и федеральных автодорог А114 (Вологда – Новая Ладога) и А119 (Вологда – Медвежьегорск) сотовая связь также развита. На межселенных территориях сотовая связь имеется частично, по мере удаления от центров муниципальных образований ослабевает или полностью отсутствует, из-за чего на данных территориях невозможно использовать режим RTK с передачей поправок через голосовую связь и Интернет. Данная проблема особенно явно прослеживается на территории Бабаевского, Белозерского, Вытегорского, Междуреченского, Сямженского, Тарногского, Бабушкинского, Никольского и Великоустюгского муниципальных районов.

Детальный анализ картографического материала показал, что самое большое распространение сотовой связи имеет оператор «Йота» – покрытие составляет 63% от общей площади Вологодской области. Оператор сотовой связи «Билайн» обеспечивает 40% покрытия территории региона, «МТС» – 35%, «Мегафон» – 32%, «Теле2» – 22%. Сводная схема всех операторов Вологодской области представлена на рисунке. Однако, необходимо учитывать, что приведенные зоны покрытия получены на основе компьютерного моделирования, не способного учесть всех факторов, негативно влияющих на распространение радиоволн: параметры абонентского устройства, особенности рельефа и застройки местности, переменчивость погодных условий и т.д. Поэтому фактические зоны обслуживания сети могут отличаться как в лучшую, так и худшую стороны от приведенных зон покрытия.

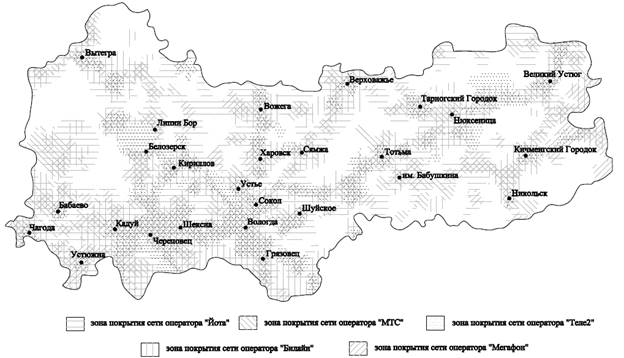

Рисунок 1. Сводная схема операторов сотовой связи на территории Вологодской области

Несмотря на то, что на сегодняшний день режим RTK является наиболее эффективной геодезической технологией в кадастровых съемках, существует проблема невозможности использования его на некоторых территориях Вологодской области. Сложность заключается в том, что покрытие сотовой связи, необходимое для передачи поправок с помощью GSM-модемов, на межселенных территориях распределено неравномерно или совершенно отсутствует. Поэтому в таких случаях применяют режим RTK с передачей поправок через радиомодемы, диапазон взаимодействия которых резко ограничен расстоянием до 10 км, или режим статики, не требующий передачи поправок, но и кратно увеличивающий временные затраты на выполнение работ.

Список литературы:

1. Асаул, А. Н. Особенности постановки на государственный кадастровый учет земельного участка / Асаул А.Н., Асаул М.А., Заварин Д.А. // Таврический научный обозреватель. – 2015.– №5-1. – С. 107-115.
2. Точность описания объектов кадастрового учета в трехмерном пространстве /Тесаловский А.А., Горшкова Ю.С., Коновалова М.В., Сизова Л.А. //Вузовская наука – региону: материалы XIV Всероссийской научной конференции. – 2016. - С. 183-185.
