ПРИМЕНЕНИЕ КОМПЕНСИРУЮЩИХ УСТРОЙСТВ, КАК ЭФЕКТИВНОГО МЕТОДА ЭНЕРГОСБЕРЕЖЕНИЯ.

Рациональная компенсация реактивной мощности приводит к уменьшению потерь мощности из-за снижения перетоков и потоков реактивной мощности в сетях, улучшению качественных характеристик потребляемой электроэнергии за счет регулирования и стабилизации уровня напряжений в электросетях, получению в итоге высоких технико-экономических показателей работы электроустановок.

Компенсация реактивной мощности в электрических системах является задачей актуальной по нескольким причинам:

1) в промышленном производстве виден опережающий рост потребления реактивной мощности в сравнении с активной;

2) в городских электрических сетях возросло потребление реактивной мощности, вызванное ростом бытовых нагрузок;

3) увеличивается потребление реактивной мощности в сельских электрических сетях.

В данной работе разработаны рекомендации по установке дополнительных компенсирующих устройств в электрической сети энергосистемы. Определение места и мест установки компенсирующих устройств проводилось на основе максимального экономического эффекта от снижения постоянной мощности энергии с учётом затрат на компенсирующие устройства.

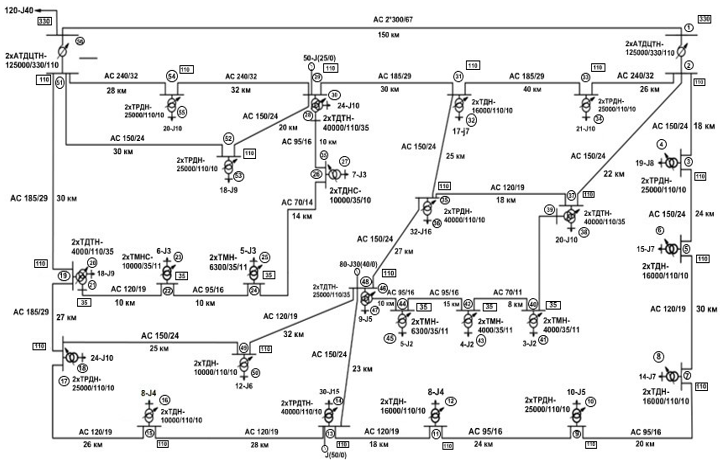

Рассмотрим электрические сети напряжением 330, 110, 35 и 10 кВ энергосистемы «В». Сеть «В» данных напряжений состоит из 26 подстанций (ПС) и линий электропередач (ВЛ), связывающих их между собой. Нормальная схема электрической сети изображена на рисунке 1. Протяженность линий электропередач 865км. Результаты электрических расчётов представим в виде распечаток данных об узлах и ветвях, взятых из результата расчёта программы.

Рисунок 1. Схема сети

Условные обозначения:  – Порядковый номер узла,  – Номинальное напряжение в узле, кВ

RastrWin . Данные расчётов включают в себя: расчетный модуль и угол напряжения, потери активной и реактивной мощности, отклонение напряжения от номинального напряжения.

Проанализируем исходный режим.

Наибольшая активная нагрузка находится в узле 56 и составляет 120 МВт, а наименьшая – в узле 41 и составляет 3 МВт.

Наибольшая реактивная нагрузка находится так же в узле 56 и составляет 40 Мвар, а наименьшая составляет 2 Мвар и находиться в 41 узле.

Генерация в данной сети осуществляется в таких узлах как 13, 48, 29. Наибольшая генерация активной мощности осуществляется в узле 48, а реактивной мощности в узле 50, а наименьшая в узле 25.

Проанализировав отклонение напряжения от номинального по каждому узлу сети, мы можем сказать, что напряжения во всех узлах лежат в допустимых диапазонах и не выходят за установленные пределы (+15% от номинального для узлов напряжением 35 кВ, 110 кВ, +10 % от номинального для узлов напряжением 330 кВ). Наибольшее увеличение напряжение наблюдается в узле 2, напряжение там составляет 119,36 кВ, т.е. больше номинального напряжения на 8,51 %, и в узле 28 – 38,9 кВ, т.е. увеличение напряжение составляет 11,14 %. Наибольшее снижение напряжения наблюдается в узле 7 – 2,66 %, напряжение там составляет 112,93 кВ, и в узле 24 – 4,17 %, напряжение там составляет 36,46 кВ.

Компенсация реактивной мощности является одним из наиболее доступных, эффективных и простых способов энергосбережения и снижения себестоимости выпускаемой продукции.

Включение компенсирующих устройств в узлы нагрузки приводит к снижению потерь мощности и энергии в сети и создает положительные добавки напряжения. Если компенсирующее устройство выполнено так, что в процессе эксплуатации можно изменять его мощность, то появляется возможность создавать переменные добавки напряжения и регулировать тем самым напряжение в узлах. В таких случаях компенсирующая установка одновременно выполняет функции регулирования напряжения. Наряду с компенсирующими устройствами для регулирования напряжения в энергосистеме используются специальные регулирующие аппараты, основные из которых — трансформаторы с регулированием напряжения под нагрузкой и линейные регуляторы.

Таким образом, достижение желаемых технического и экономического эффектов должно производиться путем взаимосвязанного выбора средств компенсации реактивных нагрузок и регулирования напряжения.

Подход, обеспечивающий наиболее полное решение задачи компенсации реактивной мощности, — совместное рассмотрение электрических сетей различных номинальных напряжений: от электрических станций до электроприёмников. Но, очевидно, практически это осуществить невозможно. Поэтому все электрические сети разделяют на подсистемы и для каждой из них принимают решение по установке компенсирующих устройств.

Следует также учитывать, что схема и нагрузки энергосистемы не остаются постоянными, а изменяются в пространстве и времени: вводятся новые электростанции, подстанции, линии электропередачи, подключаются к сетям энергосистемы новые потребители. В связи с этим одно и то же компенсирующее устройство в разные годы используется с разной эффективностью.

Методики и алгоритм решения данной задачи основываются на применении нелинейных методов оптимизации, оперирующих с непрерывными величинами переменных, например, градиентный метод и на применении дискретных методов оптимизации, оперирующих с дискретными величинами переменных, например, метод покоординатного спуска.

Выбирается первая переменная (например, первый коэффициент трансформации какой-либо ветви расчета) и изменяется на ступень ( Ктi) в сторону увеличения. Естественно учитывается схема и ступень регулирования напряжения. Новое значение коэффициента трансформации вносится в модель схемы сети и, рассчитывается новый установившейся режим. Сравниваются потери мощности в расчетной схеме сети до изменения коэффициента трансформации (Ктi) и после.

Если потери увеличились после первого изменения переменной в сторону уменьшения, то нужно перейти к изменению следующей переменной. После перебора всех переменных, если при этом переменные изменили свое значение, то оптимизационный расчет нужно повторить. Расчеты повторяются до тех пор, пока переменные не перестанут изменяться.
