ОБЕСПЕЧЕННОСТЬ GNSS БАЗОВЫМИ СТАЦИЯМИ ВОЛОГОДСКОЙ ОБЛАСТИ

В настоящее время активно увеличивается объём капитального строительства. Согласно федеральному закону № 122 «О государственной регистрации прав на недвижимое имущество и сделок с ним» объект недвижимости должен проходить процедуру кадастрового учёта. Кадастровый учёт - это определенные последовательные действия, производимые специальным органом, который уполномочен заниматься внесением сведений об объекте недвижимости в государственный реестр. Данная процедура позволяет закрепить местоположение объекта на местности и даёт право на распоряжение недвижимым имуществом.

Одним из этапов проведения кадастрового учёта объекта недвижимости являются геодезические измерения, в результате которых определяется плановое положение объекта.

Существуют различные методы определения местоположения объекта: лазерное сканирование, аэрофотосъёмка, использование ГИС (геоинформационных систем). Наиболее современным и точным методом является использование GNSS - оборудования. Система GNSS состоит из космического, т.е. спутники ГЛОНАСС, GPS, Galileo, Compass, и наземного оборудования. Наземный сегмент состоит из сети станций и приёмников, определяющих собственное положение оборудования [3, с. 82].

Проводить геодезические измерения возможно в различных режимах, самым эффективным является режим RTK (Real Time Kinematics) - «режим реального времени». Обычно, при использовании GNSS технологий в режиме RTK используется стандартный набор приборов - база (GNSS-приемник с антенной), двухчастотный роверный приёмник и полевой контроллер. Принцип работы заключается в том, что базовый и роверный приёмник связанны между собой по радиомодему для принятия спутниковых данных и передачи поправок в результаты измерений.

Однако, в некоторых случаях не целесообразно использовать собственную базу. Например, на территории Вологодской области существует 5 зон системы координат МСК-35, каждая из которых охватывает тысячи квадратных километров. В таких случаях удобнее пользоваться сетью рефененцных станций.

Референцная станция — это стационарный аппаратно-программный комплекс, который предназначен для обеспечения выполнения измерений с высокой точностью и установления пространственного местоположения того или иного объекта путём сбора данных и поправок в режиме RTK. Такая станция представляют собой систему состоящую из спутниковой антенны жёстко закреплённой в строительной конструкции, GNSS-приёмника, источника постоянного питания и средств коммуникации для передачи данных (рис.1). Устанавливают референсцные станции чаще всего на крышах зданий и сооружений. Такое расположение обеспечивает наибольший радиус приёма спутниковых сигналов.

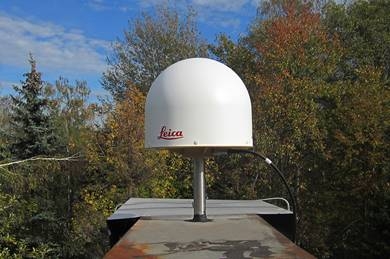

Рисунок 1. Референцная станция

Использование сети референцных станций позволяет значительно сэкономить на комплекте приборов, сократить временные затраты на дополнительные полевые работы, исключить погрешности при установке приёмников на временной базовой станции. Такие сети обеспечивают надежность и точность измерений, а также высокую производительность труда.

В связи с тем, что система референцных станций достаточно активно развивается и используется стали создаваться специальные проекты, позволяющие использовать данные станции.

 Создание сети референцных станций в Вологодской области осуществляется с 2015 года. На данный момент на территории Вологодской области услуги RTK- поправок предоставляют 4 компании: HIVE, Eft-Cors, SmartNet и ООО «ГЕОСТРОЙИЗЫСКАНИЯ» . Сеть референцных станций включает в себя 33 существующих станций. Система HIVE имеет наибольшее число станций на территории области - 21. Зона покрытия Eft-Cors состоит из 8 существующий и 10 планируемых станций, а проект SmartNet Russia и ООО «ГЕОСТРОЙИЗЫСКАНИЯ »имеет в своём распоряжении по 2 станции.

Все базовые станции работают в 2 режимах: режим статики и режим реального времени.

Зона покрытия Вологодской области сетью референцный станций в режиме статики достаточно обширна и составляет почти 100%. Радиус действия референцной станции в режиме статики составляет 70 километров. С помощью простых математических операций можно вычислить, что зона покрытия 33 станций в данном режиме составляет 507 738 квадратных километров, при условии, что площадь Вологодской области равняется 144527 квадратным километрам. Однако, как мы видим на рисунке 2, при данном расположении баз, зоны действия референцных станций перекрывают друг друга, что не позволяет охватить территорию всей области.

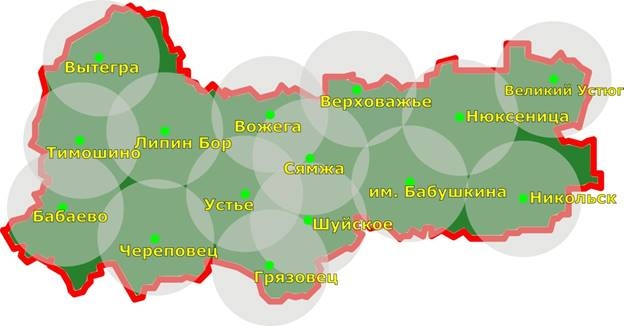

Рисунок 2. Карта покрытия реферецных станций на территории Вологодской области

При работе в режиме RTK сигнал распространяется от базы на 35 километров, следовательно зона покрытия Вологодской области составляет примерно 126 935 квадратных километров, что равняется 87,8% от территории Вологодской области. Таким образом, для полного покрытия необходимо установить ещё 5 станций.

Можно отметить, что использование референцных станций, это удобный и надёжный метод получения необходимой геодезической информации. Данный метод активно развивается и используется. Конечной целью развития такой сети является её распространение по всей территории Вологодской области.

Список литературы:

1. Асаул, А. Н. Особенности постановки на государственный кадастровый учет земельного участка / Асаул А.Н., Асаул М.А., Заварин Д.А. // Таврический научный обозреватель. – 2015.– №5-1. – С. 107-115.
2. Евсейчик П.А. РАЗВИТИЕ РЕФЕРЕНЦНЫХ СТАНЦИЙ ГНСС И ИХ ПРИМЕНЕНИЕ В КАДАСТРОВОЙ ДЕЯТЕЛЬНОСТИ // Научное сообщество студентов: МЕЖДИСЦИПЛИНАРНЫЕ ИССЛЕДОВАНИЯ: сб. ст. по мат. XXIX междунар. студ. науч.-практ. конф. № 18(29). URL: https://sibac.info/archive/meghdis/18(29).pdf
3. Туманова Д.И. ИСПОЛЬЗОВАНИЕ GNSS-ТЕХНОЛОГИЙ ПРИ СТРОИТЕЛЬСТВЕ ЛИНЕЙНЫХ ОБЪЕКТОВ КОММУНАЛЬНОГО ХОЗЯЙСТВА // Научное сообщество студентов: МЕЖДИСЦИПЛИНАРНЫЕ ИССЛЕДОВАНИЯ: сб. ст. по мат. XLVI междунар. студ. науч.-практ. конф. № 11(46). URL: https://sibac.info/archive/meghdis/11(46).pdf
