ОПРЕДЕЛЕНИЕ РАСПРЕДЕЛЕНИЯ ДЕБИТА ВЕРТИКАЛЬНОЙ СКВАЖИНЫ С ТРЕЩИНОЙ ГРП КОНЕЧНОЙ ПРОВОДИМОСТИ

АННОТАЦИЯ

В статье рассмотрены задачи, связанные с нестационарным однофазным притоком к вертикальной скважине с трещиной. Для решения данных задач была построена сеточная модель фильтрации пластовых жидкостей к вертикальной скважине с трещиной. Предполагается, что горизонтальный нефтенасыщенный пласт постоянной толщины и равномерная пористость и проницаемость ограничены сверху и снизу непроницаемыми пластами, жидкость не сжимается.

Ключевые слова: гидроразрыв пласта, вертикальная скважина, трещина ГРП, проводимость.

Введение

В настоящее время в Западной Сибири распространено бурение горизонтальных скважин с целью доизвлечения остаточных запасов в слабодренируемых и не вовлеченных в процесс выработки зонах. Технология большеобъемного гидроразрыва позволяет создать альтернативные возможности для замены бурения дополнительных горизонтальных ответвлений супертрещиной гидроразрыва значительной протяженности в вертикальной скважине, что может быть экономически более целесообразно в низкопроницаемых коллекторах на глубине более 3 км. В сложных экономических условиях по-прежнему особое внимание уделяется более экономичной технологии супергидроразрыва для нерентабельных, низкодебитных скважин в пластах ачимовской толщи с ухудшенными фильтрационноемкостными свойствами, а также со значительными загрязненными зонами притока с целью вовлечения недренируемых зон и снижения обводненности наклонно-направленных скважин старого фонда. Прогнозирование нестационарного поведения давления в трещинах конечной проводимости позволяет формировать более устойчивые и эффективные фильтрационные потоки при организации массовых геомеханических воздействий на пласты.

Методика подбора скважин-кандидатов к проведению ГКИ

Предположим, что после формирования трещины в цилиндрическом объеме пласта наружная граница находится под постоянным давлением, при условии, что она расположена не слишком близко к трещине. Система трещины представлена единой плоскостью, вертикальная трещина ограничена радиально непроницаемой матрицей выше и ниже продуктивного пласта. Данная математическая модель представлена на рисунке 1.

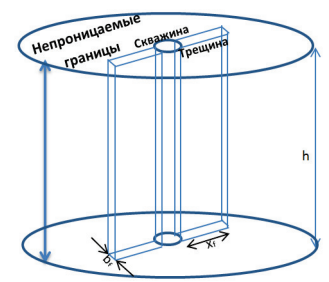

Рисунок 1. Схема системы гидроразрыва пласта

Опишем способ решения, используемый для получения распределения дебита в трещине. Предполагаем, что жидкость несжимаема и двумерные геометрические и постоянные свойства подчиняются закону Дарси (рисунок 2.).

Рисунок 2. Модель притока к трещине гидроразрыва пласта

Основная методика является полуаналитической, в ней трещина ГРП моделируется с большим количеством элементов (20 до 40 на крыло). Для каждого элемента моделируется равномерный поток, однако распределение потока априори неизвестно. Уравнения потока пласта и трещины приравниваются вдоль трещины, и дискретизованная система решается для давления в скважине и распределения потока. Многочисленные расширения методов были опубликованы в работе Г. Синко-Лей и Г. Мэн [1], в работе [3] недавно представлены формулировки в пространстве Лапласа для конечной проводимости трещин.

У решения уравнения в пространстве Лапласа много преимуществ. Во-первых, высокая сходимость метода при использовании алгоритма Гравера — Стехфеста [4] для быстрой инверсии в реальное пространство. Предыдущие методы требовали дискретизации во времени и пространстве. Во-вторых, добавление скинэффекта скважины и влияние ствола скважины (ВСС) получаются легко. Включение ВСС будет важно при исследованиях гидродинамических проблем.

Г. Синко-Лей и Г. Мэн [1] представили формулировку, которая игнорирует сжимаемый поток в трещине (линейный поток трещины). Г. Синко-Лей показал точность этого приближения, модель С. Ван Круисдика подразумевает сжимаемый поток в трещине. В следующей вариации предположения Г. Синко-Лей и Г. Мэн [1] будут учтены. Уравнение потока трещины считает трещину однородной пористой средой с высотой h, шириной w_f и полудлиной x_f. Так как длина трещины много больше ширины, то притоком жидкости на концах трещин можно пренебречь. Жидкость поступает к поверхности трещины со скоростью q(x, t) на единицу длины трещины (рисунок 3-а).

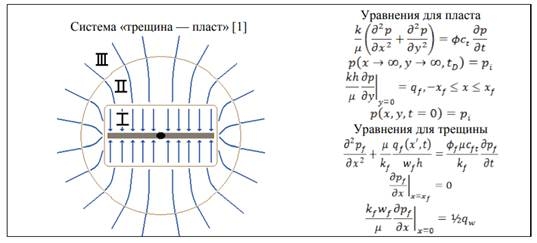

Рисунок 3. Результаты численного моделирования при C_fD = 20: а) распределение потока; б) давление и его распределение

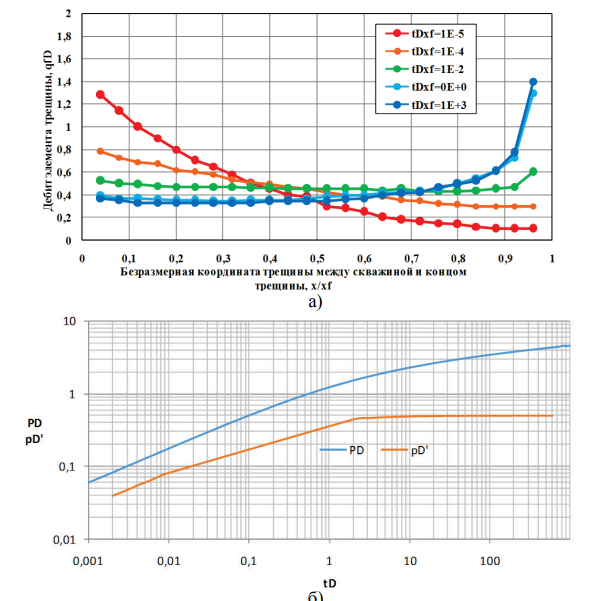

Рисунки 3 и 4 показывают безразмерный поток вдоль трещины при различных значениях t_D. При малых значениях безразмерного времени t_Dxf плотность потока равномерна вдоль трещины, также при малых временах дебит жидкости из пласта в трещину меньше общего дебита скважины. Это результат влияния ствола скважины при средних и больших значениях времени t_Dxf , скорость потока в скважину создается увеличением мощности системы наружной стороны трещины; при этих условиях общая площадь под каждой кривой плотности потока равна единице (см. рисунок 4-а). Таким образом, при больших значениях времени t_Dxf плотность потока стабилизируется.

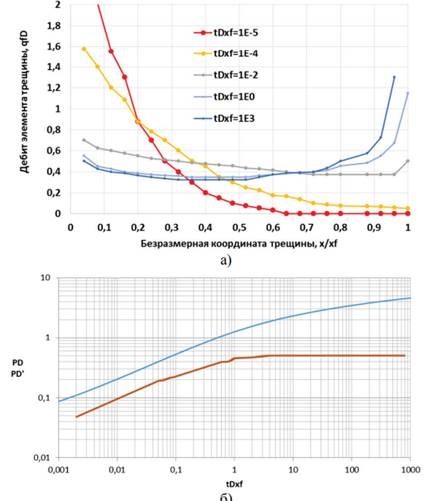

Рисунок 4. Результаты численного моделирования при C_fD = 100: а) распределение потока; б) давление и его распределение

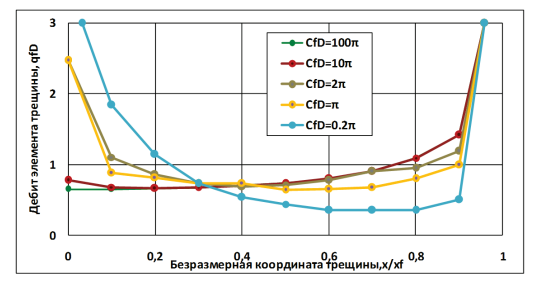

Важно исследовать влияние проводимости трещины на стабильную плотность потока вдоль трещины. Рисунок 5 показывает, что для высокопроводимой трещины (C_fD > 300) плотность потока высока на участках вдали от скважины. Когда проводимость трещины уменьшается, плотность потока изменяется, чтобы поток, входящий в части трещины вблизи скважины, становился более устойчивым. Например, в низкой проводимости трещины 70 % потока придет из ближней половины трещины. Однако приблизительно две трети целого потока придет от дальнейшей половины в высокой проводимости трещины (C_fD > 300). Это подчеркивает важность создания высокой проводимости трещин, чтобы преодолеть ограничения потока, связанные с загрязнением околоскважинной зоны.

Рисунок 5. Стабильное распределение потока для различных проводимостей трещины
