ГЕОМЕТРИЧЕСКИЕ ФОРМЫ ТВЕРДОТЕЛЬНЫХ МОДЕЛЕЙ НА 3D ПРИНТЕРЕ

​АННОТАЦИЯ

В статье разобран пример построения типовой геометрической модели вилки в системе Компас 3D с последующей печатью изделия на 3D-принтере с применением материала полиамид.

Ключевые слова: 3D-принтер, Компас 3D, твердая модель, объемная модель, 3D печать.

Ещё буквально недавно люди и поверить не могли в то, что появится технология, которая может обеспечить потребности людей в различных областях науки, например, изготовления обычных крепежных деталей, создания имплантов в медицине, возведение строительных элементов и применение данной технологии в индустрии. На сегодняшний день на рынке существует большое количество видов устройств, позволяющих облегчить создание объёмных геометрических моделей по разработкам инженера. К таким устройствам относятся 3D принтеры. [1, 2] Данные принтеры используют трехмерную систему координат и имеют общую особенность, – создание трёхмерной модели по слоям.

Рассмотрим процесс создания модели вилки в 3D пространстве с применением Российского программного обеспечения  «Компас 3D». Внешний вид этой детали и ее чертеж показаны на рис. 1-2.

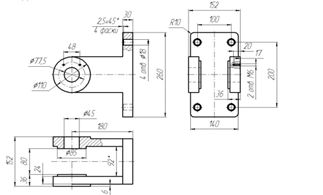

Рисунок 1. 3D модель вилки                                        Рисунок 2. Чертеж вилки

Создание модели будем выполнять по шагам:

– Создадим новый файл детали.

– Сохраним его под именем Вилка.m3D.

– В дереве построения зайдём в свойства модели и выберем её цвет и обозначение.

– Создадим основание для элемента выдавливания – прямоугольник.

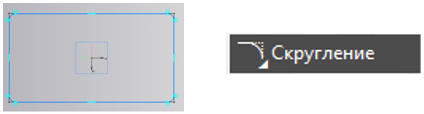

– Скругляем углы прямоугольника радиусом 10 мм (рис. 3).

Рисунок 3. Скругление

Для этого на панели инструментов «геометрия» выбираем значок «скругление».

– Сквозные отверстия в основании будут построены заодно с самим основанием. Для этого их нужно нарисовать в эскизе. Щелкнем мышью на вертикальной стороне прямоугольника. На экране появится фантом прямой. Зафиксируем фантом, щелкнув на нем мышью. Аналогичным образом, указывая базовый отрезок и фиксируя фантом, строим прямые, параллельные остальным сторонам прямоугольника (рис. 4).

Рисунок 4. Построение отверстий

Теперь займёмся построением отверстий.

– Переходим к выполнению операции выдавливания.

– Устанавливаем ориентацию «Изометрия».

– Нажимаем кнопку «Элемент выдавливания» на панели инструментов «Элементы тела».

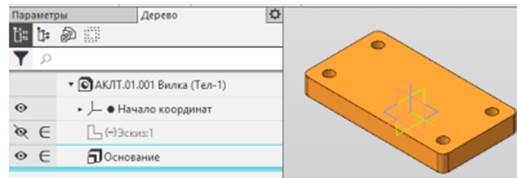

– Чтобы зафиксировать элемент выдавливания с заданными параметрами, нажимаем кнопку «Создать объект» на «Панели быстрого доступа». В окне детали появится полутоновое изображение получившегося элемента выдавливания (рис. 5).

Рисунок 5. Элемент выдавливания

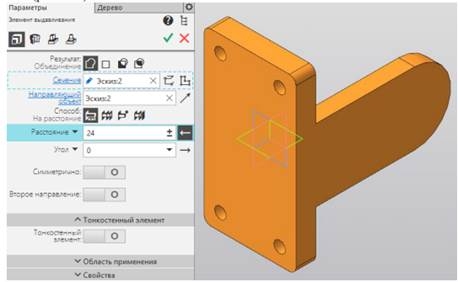

– При помощи операции «Приклеивание» фиксируем проушины (рис. 6).

Рисунок 6. «Приклеивание» проушины

– Делаем отверстие в проушине по центру при помощи инструмента «Выдавливание».

– Создаём вторую проушину методом зеркального отражения (рис. 7). На этом построение эскиза проушины завершено.

– Выходим из режима редактирования эскиза.

Результат сборки распечатан на 3D принтере (рис. 8) и используется для наглядного пособия на уроках инженерной графики.

Рисунок 7. Создание второй проушины методом зеркального отражения

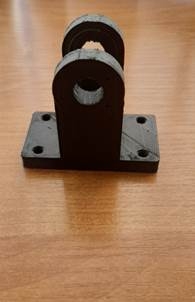

Рисунок 8. Результат 3D печати

Список литературы:

1. Абарихин Н.П. Чертежи деталей и приборов: учеб. пособие /Абарихин, Гавшин, Буравлева; Владим.гос.ун-т – Владимир: Изд-во Владим. Гос ун-т, 2011-135с.
2. Романенко И.И. Практикум по ИГ / И.И.Романенко, А.А.Иванов, Т.Е. Краева, Владим.гос. ун-т-Владимир: Изд-во Владим.гос.ун-та, 2006.-68.
