МАЛОГАБАРИТНЫЙ ПОСЕВНОЙ АГРЕГАТ ДЛЯ ШИРОКОПОЛОСНОГО ПОСЕВА СЕМЯН ОВОЩНЫХ КУЛЬТУР

Овощеводство в нашей стране является одной из самых крупных и наиболее трудоемких отраслей сельскохозяйственного производства.  В настоящее время более 90 % овощных культур, выращивается на малоконтурных участках фермеров и сельских жителей, имеющих личные подсобные хозяйства. На огородах посев овощных культур выполняют вручную. В этих условиях специализированные высокопроизводительные технические средства для промышленного производства овощных культур оказались невостребованными.

Одним из важных задач посева, как известно,  является стремление достичь равномерного распределения растений по всей площади засеваемого поля, т. е. между растениями должны равномерно распределяться 4 равнозначных и взаимно незаменяемых фактора их жизнедеятельности (свет, тепло, вода и элементы питания) [3, с. 26-27].

Успешное решение этой задачи, как показывает практика отечественного и зарубежного овощеводства, во многом зависит от способа посева.

В настоящее время при возделывании овощных культур принято различать следующие способы посева: обычный рядовой, гнездовой (групповой), квадратно-гнездовой, пунктирный, односемянный (точный) и широкополосный [1].

В практике отечественного овощеводства наибольшее распространение получили обычный рядовой посев, с различными междурядьями и широкополосный.

Широкополосный способ посева отличается от рядового тем, что семена распределяются не рядами, а полосами различной ширины, благодаря чему,  на такой же  единице площади можно выращивать большее количество растений.

Несмотря на явные преимущества широкополосный посев не находит широкого применения. Дело в том, что пассивные рассеиватели, выполненные в виде призм или клиньев разной конфигурации, размещенные под заделывающими лапами (ножами), в ограниченном пространстве имеют незначительную ширину рассеивания [2, с. 201-207].

Целью данной работы является разработка и создание экспериментального образца сеялки для равномерного широкополосного посева семян овощных культур.

На рисунке 1 изображена схема одной секции сеялки для равномерного широкополосного посева семян овощных культур, вид сбоку; на рисунке 2 – то же, вид сверху.

Секция сеялки содержит высевающий аппарат, трубчатую стойку – семяпровод и размещенную под ней над поверхностью почвы рассеивающую пластину, механизм привода в движение катушки (мотылька) и рассеивающей пластины, комкоотвод, опорно – ходовые колеса.

Рабочая катушка высевающего аппарата образована трапециевидными лопастями 1‚ прикрепленными к ступице 2 и поставленными под углом 30̊

к плоскости вращения. Смежные лопасти 1 имеют наклон в разные стороны. Рабочая катушка (мотылек) размещена в коробке 3 с круглым дном.

На круглом дне коробки 3 и на дне полуцилиндрического основания 4, закрепленного на верхнем конце трубчатого семяпровода 7 имеются одинаковой формы и размеров ромбовидные отверстия для прохода семян. При повороте коробки 3 относительно основания 4, отверстия друг от друга смещаются, величина проходного сечения отверстий изменяется. Следовательно, поворотом коробки 3 в ту или другую сторону относительно основания 4 изменяют норму высева.

Фиксируют коробку 3 в необходимом положении болтами 5. Полуцилиндрическое основание 4 снабжено подпружиненным клапаном 6 для перекрытия высевного отверстия при переводе сеялки в транспортное положение (в конце рабочего хода).

Рассеивающая пластина 8 выполнена в виде широкого перфорированного кругового сектора и узким концом соединяется с вертикальным валиком 9, имеющим на верхнем конце рычаг 10. Валик 9 установлен на подшипниках скольжения в трубке 11. Рычаг 10 посредством шатуна 12 соединен пальцем 13,который со смещением от оси вращения закреплен на катке 14. Каток 14 примыкает к боковой поверхности колеса 15, снабженного почвозацепами. Давление колеса 15 на почву регулируется пружиной 17.

В передней части рамки секции сеялки размещен комкоотвод, который состоит из двух плоских ножей 20. К задней кромке ножей 20 под прямым углом приварены комкоотводы 21 прямоугольной формы.

В задней части рамка секции сеялки опирается на ходовые колеса 16, размещенные на одной оси с засеваемой полосой. На ободе колес закреплено прорезиненное пальчатое полотно 18.

На раме сеялки может быть установлено множество секций (2‚3,4,5,6) При использовании двух секций получается компактный, малогабаритный мотоблочный посевной агрегат.

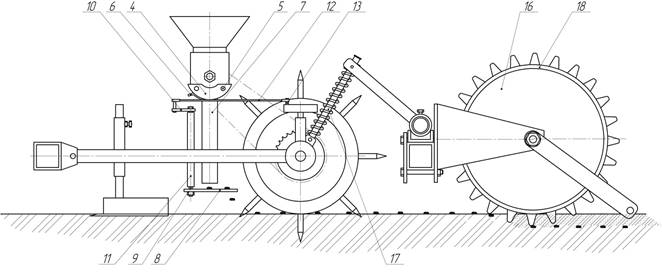

Рисунок 1. Схема одной секции сеялки (вид сбоку)

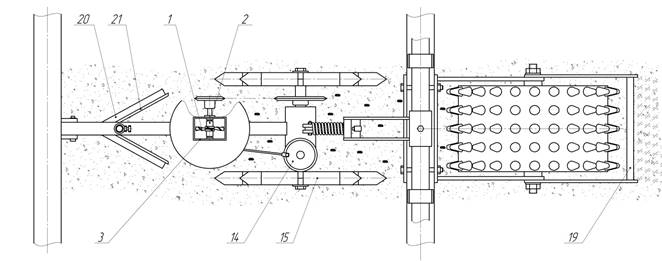

Рисунок 2 . Схема одной секции сеялки (вид сверху)

Работа сеялки составленной из секций, предложенной в данной статье,

осуществляется следующим образом. При поступательном движении сеялки посредством цепи и звездочек движение от опорно – приводных колес 15 передается на катушки. При вращении катушки поток семян под действием лопастей катушки (мотылька) и силы тяжести направляется через ромбическое отверстие по трубчатому семяпроводу 7 на активную рассеивающую пластину 8. На пластине 8 с необходимым шагом проделаны отверстия, вследствие этого, при колебательном движении пластины 8 в пределах заданного сектора, семена под действием инерционных сил и силы тяжести западают в отверстия, затем сбрасываются по определенной траектории на ровное ложе, образованное ножом 20 и комкоотводом 21.

При этом на равномерность распределения семян влияют четыре фактора:

- норма высева;

- порядок размещения отверстий на пластине 8;

- амплитуда колебаний пластины;

- частота колебаний пластины

Все факторы регулируемые. При определенном их значении можно получить необходимую равномерность распределения семян на ложе. Уложенные на ровное ложе семена, заделываются пальчатой поверхностью ходовых колес.

Семена без изменения своего положения вдавливаются в почву конусообразными пальцами на заданную глубину. Часть семян оставшаяся на гребнях заделываются прутком 19.

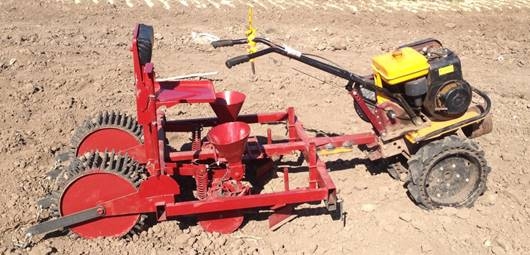

На рисунке 3 представлен общий вид малогабаритной широкополосной сеялки агрегатируемый с мотоблоком, изготовленный на основании результатов научно – исследовательских работ программы Фонда содействия развитию малых форм предприятий в научно-технической сфере «УМНИК».

Рисунок 3. Общий вид малогабаритной широкополосной сеялки

После исследований сеялки в лабораторных и полевых условиях были выявлены следующие достоинства:

• возможность визуального наблюдения за процессом распределения семян;
• возможность регулирования ширины полосы посева за счет изменения величины амплитуды колебаний рассеивающей пластины;
• заделка семян без изменения их положения на засеваемой полосе с одновременным уплотнением семясодержащего слоя почвы, то есть обеспечением контакта семян с почвенными частицами;
• высокий коэффициент равномерности высева по сравнению с известными сеялками;
• отпадает необходимость в ручном прореживании растений;
• высокий процент товарности собранного урожая

Вывод. На основе анализа известных конструктивных и технологических схем устройств, для распределения и заделки семянразработан и изготовлен экспериментальный образец сеялки для широкополосного посева семян овощных культур.

В результате лабораторных и производственных исследований было выявлено что распределение и заделывание семян производится качественнее, чем после прохода аналогичных машин.
