РАЗРАБОТКА ВЫСОКОЧАСТОТНОГО ФАЗОМЕТРА НА ОСНОВЕ МЕТОДА РЕАЛЬНОГО ВРЕМЕНИ

Федоров Янис Вячеславович

магистрант, кафедра Радиофизики ВолГУ,

РФ, г. Волгоград

На сегодняшний день в отраслях человеческой деятельности, связанных с радиотехническими измерениями, а именно в локации, навигации, геофизике, радиодальномерии и радиоастраномии, существует потребность в измерении разности фаз электрических сигналов. В условиях повышения скорости работы, объёма вычислительных возможностей и появления новых стандартов передачи данных в цифровом виде, разработка измерителей угла сдвига фаз на основе наиболее быстрых, но при этом точных цифровых методов, не теряет своей актуальности. Параметрический метод реального времени оценивания разности фаз [3] позволяет добиться большей точности измерений при большей зашумленности сигналов, однако его применение ограничивает некоторые параметры используемых сигналов.

Метод, описанный в работе [3], позволяет оценивать разность фаз между двумя квазигармоническими сигналами с медленно меняющейся амплитудой и фазой:

, ,                                  (1)

которые должны соответствовать следующим физически обоснованным условиям:

  • ограниченность амплитуды, мгновенной частоты и всех производных сигналов

         (2)

где максимум частоты фазового спектра и амплитудного спектра обозначены как ωФ и ωА.

  • амплитуда и мгновенная частота медленно изменяется в течение всего времени измерений

.                                              (3)

Если данные ограничения выполняются, оценка разности фаз для продискретизированной аддитивной смеси данных сигналов с гауссовым шумом с нулевым средним с шагом дискретизации ∆t ≤ π / (2ωM) будет иметь вид:

                  (4)

где последовательности перекрестных произведений отсчетов сигналов представлены в виде:

                             (5)

и комбинированы в соответствии с:

                        (29)

а флуктуационная составляющая, осциллирующая на частоте ω со средним значением в интервале T = Mt >> 2π/ω близка к нулю.

Среднеквадратичное отклонение оценки разности фаз данным методом можно оценить исходя из следующего соотношения:

.                                             (6)

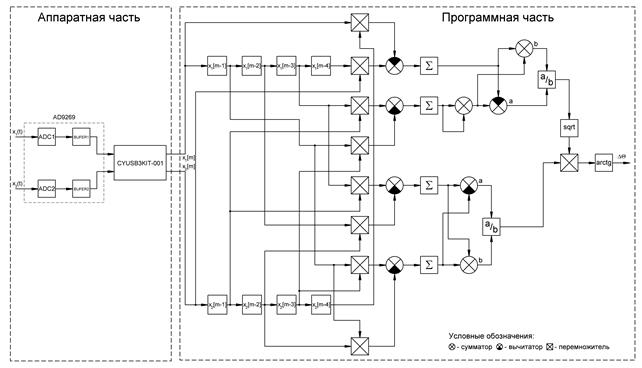

Программно-аппаратный комплекс разработанного фазометра, упрощенная схема которого показана на рис. 1, состоит из двухканального шестнадцатибитного АЦП модели AD9269 фирмы Analog Devices Inc. с максимальной частотой дискретизации до 20 MSPS и встроенной системой выборки-хранения, микропроцессора CYUSB3014 в составе отладочной платы CYUSB3KIT-001, который обеспечивает передачу данных на персональный компьютер по интерфейсу USB3.0, и программы для персонального компьютера, написанной на языке C++, входящим в состав пакета разработки приложений Microsoft Visual Studio 10.0 фирмы Microsoft Co. Микропроцессор CYUSB3014 содержит параллельный 32-х разрядный порт ввода-вывода, поддерживающий частоту передачи до 100 МГц, и 512 килобайт внутренней оперативной памяти.  Тактирование АЦП производится от внешнего генератора с максимальной частотой тактового сигнала до 20 МГц. АЦП имеет широкополосную систему выборки-хранения, что позволяет обрабатывать входные сигналы с амплитудой от десятков милливольт и частотой до 2 ГГц. В экспериментах по исследованию разработанного фазометра тактирование производилось от внешнего генератора с двойным термостатированием модели ГК89А-ТС компании ОАО «Морион» с сигналом 10 МГц.

Для исследования характеристик оценки разности фаз на оба канала АЦП был подан сигнал с частотой 1001 МГц с высокочастотного генератора модели N5181A фирмы Keysight Technologies. Таким образом каждый следующий отсчет оцифрованного сигнала АЦП получает через сто периодов реального аналогового сигнала.



Рисунок 1. Структурная схема фазометра

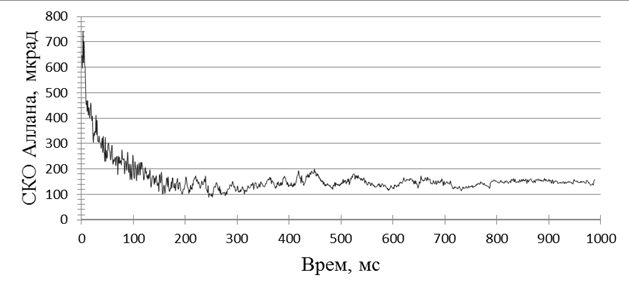

График СКО Аллана [1] для разработанного фазометра, представленный на рис. 2, показывает, что СКО оценки разности фаз составляет порядка 200 мкрад, что примерно соответствует значениям, полученным при численном моделировании для классического метода ортогональной обработки [2], однако количество операций, необходимых для ортогонального метода не позволяет реализовать его в системах работающих в реальном масштабе времени, что позволяет судить о перспективности применения метода реального времени оценивания разности фаз для проектирования измерительной аппаратуры, в частности малобазовых радиоинтерферометров.

В дальнейших исследованиях будет организована система предусилителей, что позволит существенно уменьшить порог чувствительности к входным сигналам, а также система термокомпенсации предусилителей и каналов АЦП, что позволит увеличить точность измерений.



Рисунок 2. СКО Аллана для разработанного фазометра
