ОБОСНОВАНИЕ ВЫБОРА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК СЕТЕВЫХ КАМЕР ВИДЕОНАБЛЮДЕНИЯ
JUSTIFICATION OF THE CHOICE OF TECHNICAL CHARACTERISTICS OF NETWORK SURVEILLANCE CAMERAS
Alyona Denisova
master's student, Department of Quality Management and Standardization, Technological University named after twice Hero of the Soviet Union, Cosmonaut A.A. Leonov,
Russian, Korolev
Vladimir Isaev
scientific supervisor, candidate of Technical Sciences, Associate Professor, Technological University named after twice Hero of the Soviet Union, Cosmonaut A.A. Leonov;
Russian, Korolev
АННОТАЦИЯ
Проведён анализ факторов, влияющих на выбор технических характеристик сетевых видеокамер, и обоснован выбор рациональных технических решений для обеспечения надежности систем видеонаблюдения. Правильный выбор параметров позволяет оптимизировать работу системы видеонаблюдения комплексно.
ABSTRACT
The analysis of the factors influencing the choice of technical characteristics of network video cameras is carried out, and the choice of rational technical solutions to ensure the reliability of video surveillance systems is justified. The correct choice of parameters allows you to optimize the operation of the video surveillance system in a comprehensive manner.
Ключевые слова: технические характеристики, видеокамера, показатель, безопасность, контроль, анализ.
Keywords. technical specifications, video camera, indicator, safety, control, analysis.
Камера видеонаблюдения служит ключевым звеном системы, поскольку конкретно она формирует видеосигнал, который применяет видеосистема для обнаружения, проверки и хранения видеофайла [1, с. 1]. По мнению автора, видеокамеры бывают различных моделей, размеров, имеют разные корпуса и технические характеристики. Это дает возможность подобрать подходящую видеокамеру, соответствующую определенным требованиям и условиям эксплуатации.
Но перед тем как использовать видеокамеры, необходимо организовать контроль качества, который реализуется в пять этапов: 1 этап – контроль качества комплектующих; 2 этап – проверка способности деталей работать в экстремальных условиях; 3 этап – испытания на герметичность; 4 этап – проверка на водонепроницаемость; 5 этап – контроль отдела технического контроля.
Поэтому можно сделать вывод, что контроль качества продукции обладает первостепенной важностью, так как он непосредственно сказывается на прогрессе фирмы и способствует к формированию авторитету на рынке, предоставляя потребителям безопасный продукт.
Далее автор сравнит цены сетевых видеокамер с использованием основных технических характеристик. Анализ пожеланий и показателей качества, по мнению потребителей, проведённый автором, по результатам исследования отзывов различных групп потребителей, с целью обоснования необходимых характеристик сетевых видеокамер, показывает, что не все характеристики необходимы для всех потребителей.

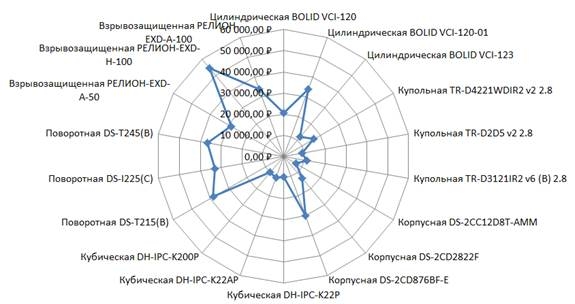

При оценке качества автором была использована лепестковая диаграмма (рисунок 1), позволяющая сравнить цены на разные модели видеокамер разных вендоров с одинаковыми основными техническими характеристиками, представленных ниже: разрешение видеоизображения – 1920×1080 пикселей; угол обзора ~ 90° — 30°; степень защиты оболочки – IP66 — IP20; антивандальная защита – IK10; видеоаналитические функции – обнаружение движения, контроль области, пересечение линии; ночное видение – да; диапазон рабочих температур ~ -60℃ — +70℃.
Рисунок 1. Лепестковая диаграмма «Цены на продукцию»
Необходимость проведения данного анализа обусловлена тем что, стоимость видеокамер зависит от его технических характеристик, от производителя (вендора), типа видеокамер, что предоставляет покупателям принять верное решение в приобретении видеокамеры.
Далее автор приводит результаты сравнения автором основных технических характеристик купольных видеокамер (производителей Dahua и Hikvision) с требуемым значением заказчика приведены в таблице 1.
Таблица 1.
Сравнение видеокамер комплексно по набору показателей в целом
Видео-камера |
Набор показателей |
Требуемое значение заказчиком |
Действительное значение |
Отклонение от требуемого значения заказчиком |
---|---|---|---|---|
IPC-HDBW2231R-ZS-S2 |
Разрешение видео-изображения |
2 Мп |
2 Мп |
0 |
Угол обзора |
Гор.: 125° - 60°, |
Гор.: 108° - 30°, |
13° |
|
Верт.: 60° - 13° |
Верт.: 56° - 17° |
8° |
||
Степень защиты оболочки |
IP66 (6) |
IP67 (7) |
1 |
|
Антивандаль-ная защита |
IK10 (10) |
IK (10) |
0 |
|
Видеоанали-тические функции |
3 |
1 |
2 |
|
Ночное видение |
1 |
1 |
0 |
|
Диапазон рабочих температур |
-15℃ - +35℃ |
-10℃ - +45℃ |
15℃ |
|
DS-2CD2123G2-IS |
Разрешение видео- |
2 Мп |
2 Мп |
0 |
Угол обзора |
Гор.: 125° - 60° |
Гор.: 107° - 50° |
8 |
|
Верт.: 60° - 13° |
Верт.: 57° - 15° |
5 |
||
Степень защиты оболочки |
IP66 (6) |
IP67 (7) |
1 |
|
Антивандальная защита |
IK10 (10) |
IK10 (10) |
0 |
|
Видеоанали-тические функции |
3 |
5 |
2 |
|
Ночное видение |
1 |
1 |
0 |
|
Диапазон рабочих температур |
-15℃ - +35℃ |
-30℃ - +60℃ |
10℃ |

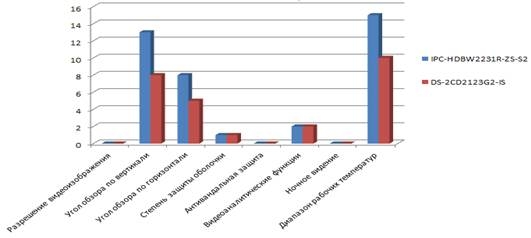

Гистограмма по сравнению видеокамер комплексно по набору показателей в целом представлена на рисунке 2 [2, с. 31].
Рисунок 2. Сравнение видеокамер комплексно по набору показателей в целом
Анализ гистограммы показывает, что видеокамера производителя Hikvision DS-2CD2123G2-IS имеет наименьшую сумму отклонений, поэтому она считается лучшей с точки зрения комплексного анализа показателей.
Таким образом, в ходе проведения исследований было определено, что различные группы потребителей предъявляют не одинаковые требования к характеристикам видеокамер и подтвержден перечень основных характеристик видеокамер.
Проведена оценка качества видеокамер путём сравнения цены на модели видеокамер разных вендоров с одинаковыми основными техническими характеристиками и сравнение камер видеонаблюдения комплексно по набору показателей в целом, при этом в качестве показателей качества использовались основные технические характеристики видеокамер.
Показаны необходимость обеспечения совместимости выбранных видеокамер с возможными обновлениями в будущем и с подключением дополнительных модулей или увеличения функционала.
Список литературы:
- Рекомендации Р 78.36.002-2010 Выбор и применение систем охранных телевизионных [Электронный ресурс]. – Режим доступа: https://bolid.ru/files/552/730/h_a46cd640acbecb82aedc09ea459616cb (дата обращения: 21.02.25);
- Привалов В.И., Исаев В.Г., Юров В.М., Жидкова Е.А. Системы менеджмента качества [Текст] / И.В. Привалов, В.Г. Исаев, В.М. Юров, Е.А. Жидкова / Учебное пособие. – Королев МО, МГОТУ, 2017. – 228 с.
