ГРОЗОВОЙ ИМПУЛЬС В ЭЛЕКТРОЭНЕРГЕТИКЕ

Скидан Анастасия Андреевна

студент, кафедра Интеллектуальные электрические сети, Донской Государственный Технический Университет,

РФ, г. Ростов-на-Дону

Власов Егор Сергеевич

студент, Донской Государственный Технический Университет,

РФ, г. Ростов-на-Дону

THUNDERSTORM IMPULSE IN THE ELECTRIC POWER INDUSTRY



Anastasia Skidan

student, Department of Intelligent Electrical Networks, Don State Technical University,

Russia, Rostov-on-Don

Egor Vlasov

Student, Don State Technical University,

Russia, Rostov-on-Don



АННОТАЦИЯ

В данной работе подробно рассмотрено явление грозового импульса. Описаны основные особенности данного явления.

ABSTRACT

In this paper, the phenomenon of a thunderstorm pulse is considered in detail. The main features of this phenomenon are described.



Ключевые слова: Импульсная прочность, грозовой импульс.

Keywords: Impulse strength, thunderstorm impulse.



Импульсная прочность большинства объектов (воздушных промежутков, изоляторов и др.) зависит от формы импульса, поэтому для того, чтобы можно было сравнивать различные изоляционные конструкции, результаты испытаний и т.д., форма кривой импульса стандартизирована (рисунок 1).

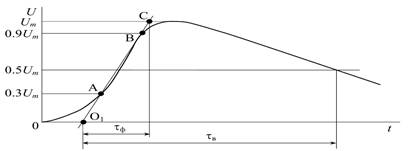

Рисунок 1. Полный грозовой импульс



За значение испытательного напряжения полного импульса принимают максимальное значение напряжения импульса.

Стандартный полный грозовой импульс должен иметь следующие параметры:

- длительность фронта τф= (1,2±0,36) мкс;

- длительность импульса τв= (50±10) мкс.

Обозначение импульса: 1,2/50.



Рисунок 2. График составляющих временного разряда



Рассмотрим составляющие времени разряда. Uст (рисунок 2) – напряжение, при котором может произойти разряд. Более того, в момент времени t1 разряд может не начаться, так как должен находиться хотя бы один «эффективный» электрон, т.е. электрон, способный создать начальную лавину. Появление этого электрона носит статистический характер (зависит от внешних ионизаторов, формы электродов, их чистоты и степени обработки, бомбардировки катода положительными ионами и др.). Таким образом, развитие разряда начнется не в момент времени t1, а в момент

t2=t1+tст,

(1)

где tст – статистическое время запаздывания разряда (время ожидания эффективного электрона).

Но в момент времени t1+tст разряд только начнет развиваться. Должно пройти еще некоторое время формирования разряда tфор, прежде чем разряд завершится.

Время формирования заряда состоит из времени образования лавины tл, времени образования стримера tстр и времени образования главного разряда tглр.

Поскольку tстр и tглр. значительно меньше времени лавинной стадии разряда, ими можно пренебречь. Таким образом, время разряда состоит из трех слагаемых:

tр=t1+tст+tл

(2)

Сумму tст+tл часто называют временем запаздывания заряда.

Статическое время запаздывания разряда в однородном и квазиоднородном полях практически равно нулю, так как весьма велика вероятность наличия свободного электрона вблизи электрода больших размеров. Если обучать катод жесткими лучами, то время запаздывания заряда сводится к нулю.

Данные различных опытов доказывают, что значения при положительной и отрицательной полярности импульса с учетом относительной плотности воздуха, отличны друг от друга, а также совпадают в пределах ошибки со стандартными табличными значениями.



Список литературы:

  1.  Нейман, Л. Р. Теоретические основы электротехники: в 2 т. / Л. Р. Нейман, К. С. Демирчян. 3-е изд., перераб. и доп. Л.: Энергоиздат, 1981. Т. 2. 416 с.
  2. Перенапряжения и защита от них в воздушных и кабельных линиях электропередачи высокого напряжения / М. В. Костенко и [и др.]. Л.: Наука, 1988. 302 с
