ОЦЕНКА ПОВРЕЖДАЕМОСТИ ВАЛОПРОВОДА ТУРБОАГРЕГАТА В РЕЗОНАНСНЫХ РЕЖИМАХ

​АННОТАЦИЯ

Произведена оценка повреждаемости вала ротора турбогенератора в результате резонансного взаимодействия между генератором и возбудителем, обусловленного работой автоматического регулятора возбуждения (АРВ), а также между генератором и передачей постоянного тока (ППТ) на частотах крутильных колебаний путем математического моделирования. Кроме этого дана оценка повреждаемости при параметрическом резонансе, возникающем при асинхронном ходе. Моделируемая цепь включает в себя турбогенератор с блочным трансформатором, ППТ, синхронный генератор и вентильный управляемый преобразователь возбудителя. При моделировании электрической части использован подход с позиций собственных координат, обеспечивающий максимальную методическую согласованность моделей перечисленных устройств и позволяющий непосредственно воспроизводить резонансные явления на частотах крутильных колебаний с определением мгновенных значений токов, напряжений и электромагнитных моментов турбогенератора и возбудителя. АРВ введен в математическую модель посредством передаточных функций с соответствующими коэффициентами и постоянными времени. Система управления вентильного преобразователя возбудителя представлена в модели генератором линейно нарастающих сигналов, органом сравнения этих сигналов с сигналом от АРВ и формирователем управляющих импульсов. Для оценки повреждаемости использовался деформационный критерий для мягкого и жесткого нагружений в зоне малоцикловой усталости и силовой критерий в зоне многоцикловой усталости. Дана сравнительная количественная оценка повреждаемости в различных резонансных режимах.

Ключевые слова: турбогенератор, ротор, крутильные колебания, энергосистема, диагностика.

Надежность и устойчивость работы ЭЭС обеспечивается широким применением различных систем управления и регулирования электроэнергетических устройств, входящих в ее состав. Однако наряду с улучшением физико-технических свойств ЭЭС, оснащенных такими системами, возможно неблагоприятное воздействие последних на валопроводы турбоагрегатов. Особую опасность представляют резонансные явления, вероятность возникновения которых увеличивается в связи с тенденцией к более сильному регулированию. Высокие скручивающие усилия возникают при резонансном взаимодействии между турбогенератором и ППТ , а также между турбогенератором и возбудителем на частотах крутильных колебаний. В первом случае это обусловлено работой устройства формирования импульсов системы управления ППТ, во- втором – АРВ генератора. Исследование условий резонансного взаимодействия между турбогенератором и ППТ, электромеханических переходных процессов при этом и оценка повреждаемости валопровода агрегата произведены в работах[1--3 ]. Вопросы, касающиеся возможности возникновения крутильных колебаний при работе АРВ генератора, а также их анализ на основе корней характеристического уравнения рассмотрены в работах[ 4 , 5 ] .При этом механизм взаимодействия турбогенератора с возбудителем непосредственно не моделируется, резонансные явления на частотах крутильных колебаний, соответственно, не воспроизводятся, количественные данные о повреждаемости валопровода отсутствуют . Известные случаи повреждений валопроводов турбоагрегатов мощностью 500 и 800 МВт [ 5,6 ] в результате резонансных крутильных колебаний требуют более детального рассмотрения данного вопроса. Следует отметить, что наиболее существенным для валопровода турбоагрегата является диапазон подсинхронных частот. В практике эксплуатации имели место переменные крутильные воздействия на валопровод турбоагрегата со стороны системы возбуждения с частотами 24 и 34 Гц [6 ] .

Целью настоящей работы является сравнительная оценка повреждаемости валопроводов агрегатов в различных резонансных режимах путем математического моделирования.

Моделируемая цепь включает в себя турбогенераторы, трансформаторы, преобразователи , линии электропередачи. При моделировании электрической части использован подход с позиций собственных координат[7] , обеспечивающий максимальную методическую согласованность моделей перечисленных устройств, и позволяющий непосредственно воспроизводить электромагнитные и механические переходные процессы с определением мгновенных значений токов, напряжений, электромагнитных и скручивающих моментов. Механическая система представлена с учетом возбудителя и подвозбудителя как семимасовая.

Моделирование на основе матрично-топологического анализа позволяет формализовать процесс формирования систем уравнений, описывающих исследуемые переходные процессы. Так, при резонансном взаимодействии между генератором и возбудителем моделируемая цепь включает в себя турбогенератор с блочным трансформатором, линию электропередачи , вспомогательный синхронный генератор, вентильный управляемый преобразователь возбудителя в случае независимой тиристорной системы возбуждения и возбудитель в виде обращенного синхронного генератора с блоком вращающегося выпрямительного диодного преобразователя, статический тиристорный преобразователь и подвозбудитель в случае ДБСВ. Тогда матрица индуктивностей полной элементарной цепи, например, для второго варианта будет иметь вид:

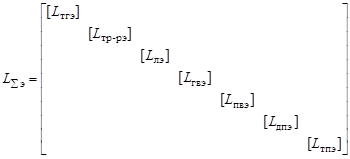

,                                                 (1)

где— матрицы индуктивностей элементарных аналогов турбогенератора, трансформатора, линии электропередачи, обращенного синхронного генератора, подвозбудителя, диодного и тиристорного преобразователей.

В качестве элементарных аналогов турбогенератора, возбудителя и подвозбудителя принята электрическая машина с соответствующим числом обмоток на статоре и роторе, причем фазные обмотки, лежащие по одну сторону воздушного зазора, сохраняют взаимное пространственное расположение обмоток реальной машины, в том числе и обращенной. Цепь каждой обмотки элементарной машины замкнута в общем случае на источник напряжения. Демпфирующее действие массивного ротора воспроизводится в машине-аналоге эквивалентными обмотками. Аналогично турбогенератору для первоначального описания двухобмоточного трехфазного трансформатора используется его элементарный аналог, параметры которого приняты независящими от магнитного насыщения. Элементарный аналог вентильного преобразователя представляет собой совокупность ветвей с активными сопротивлениями и индуктивностями, величины которых скачком изменяются в моменты изменения проводимостей соответствующих вентилей. Вращающийся диодный и статический тиристорный преобразователи представлены в модели трехфазной мостовой схемой Ларионова. Процесс перехода тока от одной ветви к другой определяется естественными условиями коммутации вентилей.

Соединение ветвей рассматриваемой цепи между собой описывается матрицей инциденций второго рода, которая определяет соотношение между токами ветвей элементарной цепи и контурными токами интересующей цепи. Тогда матричное дифференциальное уравнение в форме Коши приобретает вид:

                                                                       (2)

где , , — столбцовые матрицы контурных напряжений, токов и производных токов;

— квадратная обратная матрица контурных индуктивностей, части которых являются функцией углового положения роторов генератора и возбудителя;

— квадратная комплексная матрица контурных активных сопротивлений и производных контурных индуктивностей. Исследование крутильных колебаний, связанных с действием систем регулирования ППТ и АРВ обуславливает в математическом описании наряду с дифференциальными уравнениями обязательное наличие логических функций, отражающих состояние дискретных элементов – вентилей и тиристоров.

Фильтр низкой частоты (ФНЧ ) устройства формирования импульсов (УФИ ) ППТ ,обеспечивающий автоматическое слежение за фазой напряжения переменного тока на входе выпрямителя и тем самым обуславливающий возможность резонанса , смоделирован посредством передаточной функции :

или                                                                                                (3)

где K_1ФНЧ=Т₁/Т₂ ;K_2ФНЧ= 1/Т_{2 .}

Учитывая, что Т₁<<1 и, следовательно, K_2ФНЧ>>K_1ФНЧ, далее рассматриваем влияние на амплитуду крутильных колебаний только коэффициента K_2ФНЧ, который ниже обозначен K_ФНЧ.

Аналогично АРВ генератора в математическую модель также введен посредством передаточных функций с соответствующими коэффициентами и постоянными времени.

Учитывая, что в работе исследуются крутильные колебания вызванные изменением не только электромагнитного момента турбогенератора  но и электромагнитного момента возбудителя , механическая система представлена как семимассовая (рис.1.).Необходимо подчеркнуть, что при данном подходе к моделированию возможен учет взаимодействия между моментами  и .

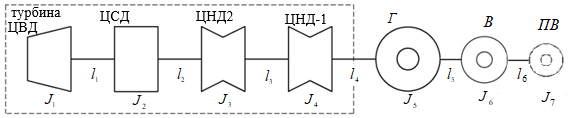

Рисунок 1. Расчетная схема для анализа крутильных колебаний валопровода

Уравнения движения масс валопровода, которые решаются совместно с уравнением (2) для данного случая имеют вид [8]:

                                                            (4)

где i = 2,3,4 нумерация срединных масс валопровода турбины (ЦСД, ЦНД2, ЦНД1);

– угол закручивания соответствующего участка валопровода;

J– полярный момент инерции масса;

D – коэффициент демпфированных крутильных колебаний соответствующего участка валопровода;

– вращающий момент, приложенный к соответствующей срединной массе валопровода;

– вращающий момент, приложенный к ЦВД;

– электромагнитный момент турбогенератора;

– электромагнитный момент возбудителя;

– скольжение ротора турбогенератора;

–скольжение ротора возбудителя.

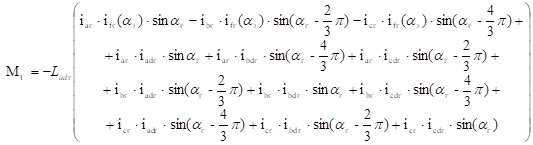

Электромагнитные моменты генератора  и возбудителя  определяются по фазным токам вычисляемым из выражения (2). Мгновенное значение момента трехфазного турбогенератора в о.е. равно: Электромагнитные моменты генератора  и возбудителя  определяются по фазным токам вычисляемым из выражения (2). Мгновенное значение момента трехфазного турбогенератора в о.е. равно:

                           (5)

где,,– мгновенные значения фазных токов статора генератора, о.е.

– мгновенное значение тока возбуждения генератора, о.е;

,,– мгновенные значения токов демпфера генератора, о.е.

 – угол между осью обмотки возбуждения и осью фазы А статора генератора.

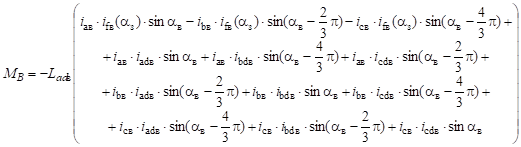

Аналогично, мгновенное значение электромагнитного момента возбудителя , например, в случае ДБСВ определяется выражением:

                                (6)

где , , -мгновенные значения фазных токов ротора возбудителя, о.е.;

 - мгновенное значение тока возбуждения возбудителя, о.е;пр

, , - мгновенные значения токов демпфера возбудителя, о.е.

 – угол между осью обмотки возбуждения и осью фазы А ротора обращенного возбудителя.

Из уравнений (5), (6) видно, что и  связаны друг с другом через токи возбуждения генератора  и возбудителя , являющиеся функцией угла зажигания вентилейстатического тиристорного преобразователя , управление которыми осуществляется от АРВ.

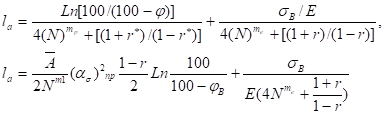

Оценка накопленной повреждаемости валопровода турбоагрегата произведена с использованием деформационного критерия для мягкого и жесткого нагружений в зоне малоцикловой усталости и силового критерия в зоне многоцикловой усталости. При этом ключевым моментом является определение повреждаемости за один цикл нагружения. В случае малоцикловой усталости для этого используется деформационный критерий в виде модифицированных соотношений Коффина-Мэнсона, согласно которым полная амплитуда циклической деформации l_a состоит из двух составляющих, описывающих пластическую и упругую деформации[9]:

                                          (7)

где m_p, m_e, m₁ – характеристика материала;

φ – относительное сужение площади поперечного сечения образца при растяжении;

φ_B– относительное сужение образца при напряжении, равном пределу

прочности;

r, r^* – коэффициенты асимметрии цикла деформации и действительных

напряжений;

σ_B - предел прочности;

N – число циклов до разрушения при заданной амплитуде l_a;

Ā – параметр диаграммы циклического деформирования;

(α_σ)_пр – коэффициент концентрации при комбинированном нагружении приведенных напряжений в упругой области.

N – число циклов до разрушения при заданной амплитуде l_a

Значения численных параметров могут быть определены либо экспериментально, либо по характеристикам материала. Отечественные роторные стали (ХНЗМ, 35ХНМ, 36ХНМА) имеют тенденцию к разрушению при σ_B/σ_0.2 <1,4 и φ<0,7. При определении повреждаемости высокотемпературных участков валопровода используется значение σ_B для температуры роторной стали , в остальных случаях – для .

Учитывая, что в общем случае имеется некоторая асимметрия цикла, характеризующаяся коэффициентом r, из соотношения (7) определяется средняя повреждаемость за цикл с амплитудой  :

                                                                                               (8)

Накопление повреждаемости для рассматриваемого переходного процесса определяется в виде суммы:

                                                                                             (9)

Изложенная методика была апробирована многочисленными расчетами по определению повреждаемости в различных анормальных режимах [ 10-16 ].В данной работе методика используется для анализа повреждаемости в резонансных режимах.

Рассмотрено резонансное взаимодействие между генератором и ППТ, а также между генератором и возбудителем на частотах крутильных колебаний .

Расчеты показали, что для резонансного взаимодействия на первой собственной частоте валопровода турбоагрегата, работающего только на ППТ, повреждаемость достигает 3,93. С ростом частоты максимальные значения повреждаемости снижаются и составляют для второй, третьей и четвертой собственных частот соответственно равны 0,18; 0,07; 0,03 10^-1. Подключение ЛЭП переменного тока, удаленность турбогенератора от ППТ приводят к снижению значений повреждаемости Расчеты показали, что в околорезонансных режимах сохраняются высокие значения повреждаемости при отстройке от резонанса 10, 5, 2.5, 1 % соответственно для первой, второй, третьей и четвертой собственных частот валопровода.

В работе также воспроизведено резонансное взаимодействие между турбогенератором и возбудителем, обусловленное работой АРВ генератора и дана сравнительная количественная оценка повреждаемости валопровода на всех подсинхронных частотах крутильных колебаний. В этом случае, как показали расчеты, при изменении уставки АРВ возникают колебания режимных параметров, частота которых совпадает с собственной частотой крутильных колебаний. При этом колебания носят нарастающий характер. Так, в случае использования независимой тиристорной системы возбуждения ,низкочастотная модуляция выпрямленного тока, обусловленная действием АРВ, вызывает, в свою очередь, модуляцию токов статора генератора возбудителя (рис.2,б) и зависящего от них электромагнитного момента возбудителя (рис.2,а), воздействие которого на механическую систему приводит к нарастающим колебаниям скручивающего момента в сечении валопровода Г-В ( рис.2,в). Колебания режимных параметров самого турбогенератора имеют форму биений малой амплитуды (рис.2,г).

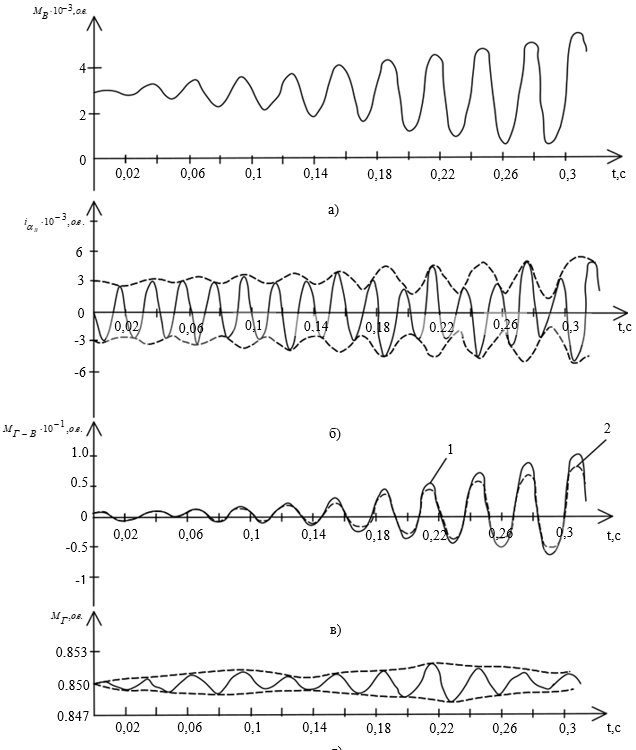

Рисунок 2. Резонансное взаимодействие между генератором и возбудителем на частоте 33,9 Гц

а) электромагнитный момент возбудителя

б) ток фазы А статора возбудителя

в) скручивающий момент в шейке Г-В

г) электромагнитный момент генератора

1- без учёта затуханий электромеханических переходных процессов

2- с учётом затуханий электромеханических переходных процессов

Согласно расчетам, максимальное значение повреждаемости имеет место при резонансном взаимодействии на частоте 33,9 Гц . Значения повреждаемости на других подсинхронных частотах крутильных колебаний, которые для данного сечения валопровода являются менее преобладающими также оказались достаточно высокими

Аналогичные расчеты проведены для мощных турбогенераторов с диодной бесщеточной системой возбуждения. Величины повреждаемости с ДБСВ оказались меньше, и для разных частот это снижение составляет 12% - 15% . .

Расчеты показали, что при параметрическом резонансе, возникающем при асинхронном ходе, значения повреждаемости ниже, чем при подсинхронном. Анализ показал, что большая вероятность возникновения такого резонанса имеет место в мощных турбогенераторах с системами возбуждения, включающих в себя подвозбудитель , соединенный с возбудителем гибкой связью. Это может способствовать снижению собственных частот крутильных колебаний до значений, соизмеримых с частотой скольжения ротора. Согласно расчетам, максимальная повреждаемость при этом составляет 0.12 при длительности асинхронного хода 1.5с.

Вывод. Наиболее опасным, с точки зрения большего повреждения элементов валопровода является подсинхроныый резонанс. Кроме этого, учитывая плотный спектр подсинхронных частот, отстроиться от такого резонанса довольно сложно.
