ПРИМЕНЕНИЕ СИСТЕМЫ ЭЛЕКТРОПРИВОДА С ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ И АВТОНОМНЫМ ИНВЕРТОРОМ НАПРЯЖЕНИЯ НА ПРОХОДЧЕСКОМ КОМБАЙНЕ

Семёнов Александр Сергеевич

старший преподаватель кафедры «Электрификация и автоматизация горного производства», Политехнический институт (филиал) ФГАОУ ВПО «Северо-Восточный федеральный университет имени М.К. Аммосова», г. Мирный, Республика Саха (Якутия), Россия

E-mail: sash-alex@yandex.ru

USE OF ELECTRIC DRIVE WITH FREQUENCY CONVERTER AND AUTONOMOUS VOLTAGE INVENTOR ON HEADING MACHINES

Alexander Semenov

sr. lecturer of pulpit “Electrification and automatization mining industry” Polytechnic institute (branch) of North-Eastern Federal University named after M.K. Ammosov, Mirny, Sakha, Russia

АННОТАЦИЯ

Данная статья посвящена вопросам актуальности применения на проходческих комбайнах в качестве электропривода рабочего органа систем асинхронный двигатель — преобразователь частоты с автономным инвертором напряжения, как альтернатива прямому пуску асинхронного двигателя, а также применению устройств плавного пуска двигателя.

ABSTRACT

This article is devoted to the relevance of the application to the heading machines as a working body electric drive induction motor systems — the frequency converter with an autonomous voltage inverter, as an alternative to direct start induction motor, as well as the use of soft starting.

Ключевые слова: проходческий комбайн, рабочий орган, электропривод, асинхронный двигатель, преобразователь частоты, автономный инвертор напряжения, механическая и электромеханическая характеристики.

Keywords: heading machines, working body, electric drive, induction motor, frequency converter, autonomous inverter voltage, mechanical and electrical characteristics.

В современном промышленном производстве, на транспорте, в строительстве, в коммунальном хозяйстве и быту применяются самые разнообразные технологические процессы, для реализации которые человеком созданы тысячи различных машин и механизмов. С помощью этих рабочих машин и механизмов осуществляется добыча полезных ископаемых, обрабатываются различные материалы и изделия, перемещаются люди, предметы труда, жидкости, газ и реализуются многие другие процессы необходимые для жизнеобеспечения человека. Так, добыча полезных ископаемых ведется с помощью экскаваторов, буровых установок и проходческих комбайнов, детали и материалы обрабатываются на разнообразных станках люди и изделия перемещаются транспортными средствами, лифтами и конвейерами, жидкости и газы транспортируются с помощью насосов и вентиляторов.

Рабочая машина или производственный механизм состоят из множества взаимосвязанных деталей и узлов, один из которых непосредственно выполняющий заданный технологический процесс называется электроприводом. Во многих технологических процессах требуется управлять движением электропривода — регулировать скорость движения и её направление, точно осуществлять остановку в заданной позиции, ограничивать ускорение движения. Механическая энергия вырабатывается приводом, который преобразовывает другие виды энергии. В зависимости от вида используемой первичной энергии различают гидравлические, пневматические, тепловой и электрические приводы.

Электропривод представляет собой электромеханическую систему, преобразующую электрическую энергию в механическую и состоящую из электродвигателя, передаточного устройства и исполнительного органа. Возможности использования современных электроприводов продолжают постоянно расширяться за счет достижений в смежных областях науки и техники, электромашиностроении и электроаппаратостроении, электронике и вычислительной технике, автоматике и механике. В настоящее время в качестве электроприводов для рабочих органов проходческих комбайнов применяются взрывозащищенные асинхронные двигатели с короткозамкнутым ротором.

Проведённые исследования показали, что при установке на рабочие органы горных механизмов одной из современных систем управления ПЧ-АД АИН (преобразователь частоты — асинхронный двигатель с автономным инвертором напряжения), происходит значительное снижение пусковых характеристик и уменьшение времени запуска двигателя, что позволит существенно повысить срок службы оборудования и сократить расход электроэнергии на бесполезную работу.

В связи с вышеизложенным, для доказательств выдвинутой теории, произведем расчет статических характеристик электропривода рабочего органа проходческого комбайна, который приводится в движение с помощью асинхронного двигателя с преобразователем частоты и автономным инвертором напряжения.

Для расчета статических характеристик асинхронного двигателя с короткозамкнутым ротором для системы ПЧ-АД АИН необходимо определить следующие параметры:  — активное сопротивление обмотки фазы статора;  — приведенное активное сопротивление обмотки фазы ротора;  — индуктивное сопротивление обмотки фазы статора;  — приведенное индуктивное сопротивление обмотки фазы ротора;  — индуктивное сопротивление намагничивающей цепи. Для расчета принят асинхронный электродвигатель с короткозамкнутым ротором типа MAK355M6 со следующими паспортными данными:

Таблица 1.

Исходные данные двигателя рабочего органа комбайна

Для расчета вышеперечисленных параметров для построения механической и электромеханической характеристик воспользуемся методиками, изложенными в [1] и [5].

Для получения семейства характеристик задаемся относительной частотой от 0,2 до 1,4 от номинальной. Для этих относительных частот задаемся параметром абсолютного скольжения от 0 до 1,0, включая величины номинального и критических скольжений. Расчет коэффициентов сводим в таблицу.

Таблица 2.

Сводная таблица расчета коэффициентов

Используя данные таблицы 2, рассчитываем параметры электромеханической и механической характеристик и сводим результаты в таблицу.

Таблица 3.

Сводная таблица расчета параметров характеристик

Графический вид электромеханической и механической характеристик (естественных и искусственных) представлен на рисунках ниже.

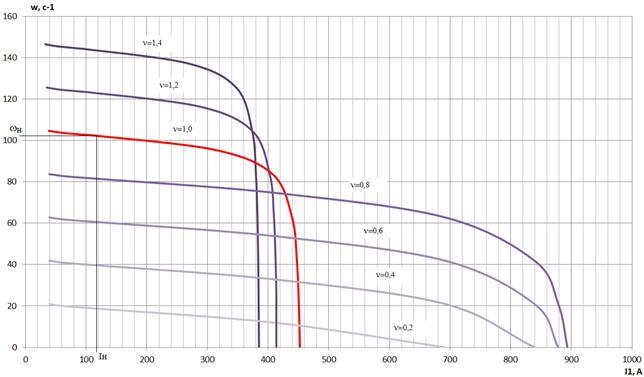

Рисунок 1. Электромеханическая характеристика двигателя рабочего органа проходческого комбайна с системой регулирования ПЧ-АД с АИН

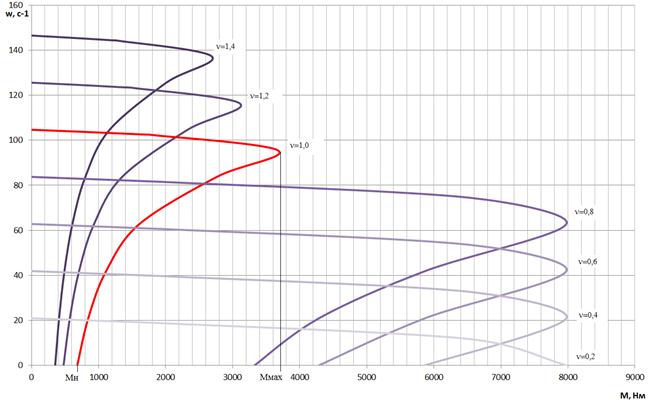

Рисунок 2. Механическая характеристика двигателя рабочего органа проходческого комбайна с системой регулирования ПЧ-АД с АИН

По построенным естественным механическим и электромеханическим характеристикам двигателя рабочего органа комбайна можно сделать следующие выводы: при использовании системы регулирования ПЧ-АД с АИН пусковой ток снизился до 455 А (при прямом пуске 826 А), а максимальный момент понизился до 3720 Н*м (при прямом пуске 3908 Н*м). Эти параметры говорят о преимуществе использования системы ПЧ-АД с АИН перед прямым пуском асинхронного двигателя, так как понижение пусковых токов поможет увеличить срок службы оборудования и уменьшить количество потребляемой электроэнергии.
