АНАЛИЗ  ВЛИЯНИЯ  НЕСИНУСОИДАЛЬНОСТИ  НАПРЯЖЕНИЯ  ПРИ  САМОЗАПУСКЕ  АСИНХРОННЫХ  ДВИГАТЕЛЕЙ

Шпота  Артем  Андреевич

студент  1  курса  магистратуры,  кафедра  «Электроснабжение  промышленных  предприятий»,  Омский  государственный  технический  университет,  РФ,  г.  Омск

E -mail:  Art-93-sh@yandex.ru

Орлов  Дмитрий  Викторович

студент  3  курса  бакалавр,  кафедра  «Электроснабжение  промышленных  предприятий»,  Омский  государственный  технический  университет,  РФ,  г.  Омск

Планков  Александр  Анатольевич

канд.  техн.  наук,  старший  преподаватель,  кафедра  «Электроснабжение  промышленных  предприятий»,  Омский  государственный  технических  университет,  РФ,  г.  Омск

ANALYSIS  OF  INFLUENCE  NONSINUSOIDALITY  VOLTAGE  WHEN  SELF-INDUCTION  MOTORS

Shpota  Artem

1  year  master  student,  chair  «Power  supply  of  industrial  enterprises»,  Omsk  State  Technical  University,  Omsk,  Russia

Orlov  Dmitriy

3rd  year  student  of  Bachelor,  chair  «Power  supply  of  industrial  enterprises»,  Omsk  State  Technical  University,  Omsk,  Russia

Plankov  Alexandr

Scientific  adviser,  Candidate  of  Technical  Sciences,  Senior  Lecturer,  chair  «Power  supply  of  industrial  enterprises»,  Omsk  State  Technical  University,  Omsk,  Russia

АННОТАЦИЯ

В  статье  описано  влияние  высших  гармоник  на  самозапуск  асинхронного  двигателя.  Показаны  гармоники,  которые  создают  дополнительные  моменты  и,  тем  самым  искажают  механическую  характеристику  асинхронного  двигателя.  И  получается,  что  несинусоидальность  может  стать  фактором,  определяющим  условие  возможности  самозапуска  АД.

ABSTRACT

The  article  describes  the  impact  of  the  higher  harmonics  in  the  self-starting  of  the  induction  motor.  Showing  harmonics  that  create  additional  points  and  thereby  distort  the  mechanical  characteristic  of  the  induction  motor.  And  it  turns  out  that  nonsinusoidality  can  be  a  factor  in  determining  the  condition  of  the  possibility  of  self-induction  motor.

Ключевые  слова:   несинусоидальность;  асинхронный  двигатель;  высшие  гармоники.

Keywords:   nonsinusoidality;  induction  motor;  higher  harmonics.

При  подключении  к  шинам  электростанций  или  подстанций  группы  разнородных  потребителей  (рисунок  1),  состоящих  из  электродвигателей  и  нагрузок,  искажающих  синусоидальность  формы  кривой  напряжения  (или  тока)  (рисунок  2),  последние  оказывают  влияние  на  устойчивую  работу  узла  электрических  нагрузок.

Рисунок  1.  Узел  СЭС  с  асинхронной  нагрузкой

Рисунок  2.  Форма  напряжения  в  узле  нагрузки  при:  а)  k_U   =  0  %;  б)  k_U  =  12  %

Показателем,  численно  характеризующим  искажение  синусоидальности  формы  кривой  напряжения  (или  тока),  является  коэффициент  несинусоидальности.  В  соответствии  с  ГОСТ  Р  54149-2010  «значения  суммарных  коэффициентов  гармонических  составляющих  напряжения  K_U,  усредненные  в  интервале  времени  10  мин  в  течение  95  %  времени  интервала  в  одну  неделю,  для  класса  напряжения  0,4  кВ  не  должны  превышать  значения  8  %  и  в  течение  100  %  времени  интервала  в  одну  неделю  не  должны  превышать  значения  12  %.

В  теории  электрических  машин  (в  трудах  Рихтера,  Вольдека)  показано,  что  высшие  гармонические  составляющие  напряжения  создают  дополнительные  вращающие  моменты  от  взаимодействия  токов  и  потоков  одного  порядка,  а  также  колебательных  моментов  от  взаимодействия  между  собой  гармонических  разных  порядков  (рисунок  3).  Согласно  [3],  искажение  механической  характеристики  АД  наблюдается  при  значениях  скольжений,  близких  к  единице.

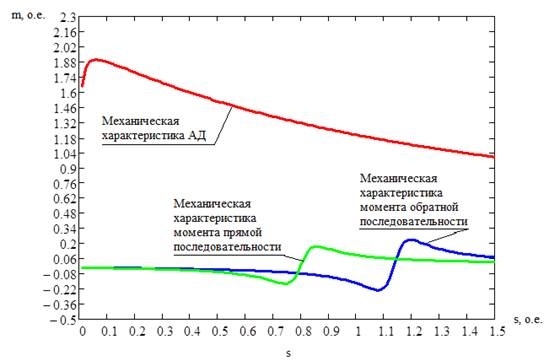

Рисунок  3.  Возникновение  дополнительных  вращающих  моментов  при  несинусоидальности  питающего  напряжения

Например,  для  пятой  гармонической  чередование  максимумов  тока  в  фазах  является  обратным  по  сравнению  с  чередованием  токов  первой  гармонической.  Следовательно,  пятая  гармоническая  магнитного  потока  вращается  в  сторону,  противоположную  направлению  вращения  основного  магнитного  поля  (поля  первой  гармонической)

,

где:  ν  —  номер  ВГ;

s _ном  —  номинальное  скольжение  АД;

.

Для  седьмой  гармонической  чередование  максимумов  тока,  а  следовательно,  и  направление  вращения  поля  совпадают  с  первой  гармонической

,

.

Гармоники,  кратные  трём,  не  создают  дополнительных  моментов,  поэтому  в  данной  работе  мы  ими  пренебрегаем.

Как  видно  из  конкретного  примера  (рисунок  3),  результирующая  механическая  характеристика,  образованная  суммой  моментов,  создаваемых  основной  частотой,  а  также  5-й  и  7-й  гармониками,  имеет  участки,  где  значения  электромеханического  момента  отличаются  от  характеристики,  полученной  при  синусоидальной  форме  кривой  питающего  напряжения.

Очевидно,  что  именно  механическая  характеристика  АД,  точнее  ее  искажение  моментами,  создаваемыми  ВГ,  будет  определяющим  фактором  при  расчетах  самозапуска.

Кроме  того,  как  следует  из  выражения  [3]

,

где:  b_m  —  кратность  максимального  момента  АД;

s _кр  —  критическое  скольжение  АД;

U _*  и  U_ν*  —  напряжение  на  основной  частоте  и  на  частотах  ВГ;

s_ν   —  скольжение  ВГ,  определяемое  по  формулам,

на  величины  моментов  существенное  влияние  окажет  такой  параметр  АД,  как  кратность  максимального  момента  [3].

Известно  [3],  что  несинусоидальность  питающего  напряжения  в  узле  нагрузок  СЭС  оказывает  влияние  на  условия  самозапуска  АД  лишь  при  достижении  скольжением  выбега  значения  от  0,7  до  1  [1].  Однако  это  является  необходимым,  но  не  достаточным  условием  учета  влияния  несинусоидальности  напряжения  при  расчете  самозапуска  АД  [3].

Для  определения  достаточных  условий  проведен  ряд  численных  экспериментов  [3].

Одним  из  принципиальных  отличий  самозапуска  АД  от  пуска  является  то,  что  самозапуск  осуществляется  при  пониженном  напряжении  (U_ост).

Следует  отметить,  что  необходимым  условием  оценки  возможности  самозапуска  является  превышение  момента  АД  (m_ад)  над  моментом  ИОРМ  (m_тр)  на  10  %  при  значениях  скольжения  из  расчета  выбега  [2],  т.  е.

.

Вышеизложенное  позволяет  сделать  вывод  [3]:  если  при  расчете  выбега  АД  скольжение  ротора  достигает  значения  s  ≥  0,7,  а  также  при  условии  просадки  напряжения  —  несинусоидальность  может  стать  фактором,  определяющим  условие  возможности  самозапуска  АД.  Таким  образом,  возникают  задачи:

1.  Определить  взаимное  влияние  несинусоидальности,  снижения  питающего  напряжения  и  величины  скольжения  выбега  АД  на  условия  возможности  самозапуска  и  процесс  дальнейшего  разгона  АД.

2.  Получить  количественные  характеристики  коэффициентов  несинусоидальности  и  n-ной  гармонической  составляющей,  при  которых  учет  несинусоидальности  кривой  питающего  напряжения  будет  обязателен.

Список  литературы:

1.ГОСТ  Р  54149-2010.  Электрическая  энергия.  Совместимость  технических  средств  электромагнитная.  Нормы  качества  электрической  энергии  в  системах  электроснабжения  общего  назначения  /  М.,  Изд-во:  Стандартинформ.  2012.  —  20  с.

2.Куренный  Э.Г.,  Шидловский  А.К.,  Борисов  Б.П.,  Вагин  Г.Я.,  Крахмалин  И.Г.  Электромагнитная  совместимость  электроприемников  промышленных  предприятий.  Киев:  Наукова  думка,  1992.  —  236  с.

3.Планков  А.А.  Учет  нагрева  токоведущих  частей  в  расчетах  потерь  мощности  и  электроэнергии  при  несинусоидальных  режимах  систем:  Дис.  на  соиск.  уч.  степ.  канд.  техн.  наук  /  А.А.  Планков  Омский  государственный  технический  университет,  Омск,  2013.  —  125  с.
