СИСТЕМА НАВИГАЦИИ ТРАНСПОРТНОГО СРЕДСТВА НА ОСНОВЕ ИНТЕГРИРОВАННОЙ ИНС/СНС/ОДОМЕТРИИ

Ибраев Айдос Саятулы

докторант PhD, Казахского Национального Университета им. аль-Фараби,

Казахстан,  г. Алматы

INTEGRATED INS/GPS/ ODOMETRY BASED NAVIGATION SYSTEM OF VEHICLE

Aidos Ibrayev

PhD student of Al-Farabi Kazakh National University,

Kazakhstan, Almaty



АННОТАЦИЯ

Целью данной статьи является создание интегрированной навигационной системы ИНС/GPS/Одометрии на основе дешевых датчиков с использованием слабосвязанного алгоритма Калмановской фильтрации. В результате интеграции преимущества каждого из датчиков компенсирует слабые стороны другого, позволяя создать относительно дешевую высокоточную систему навигации транспортного средства. Интеграция ИНС с Одометрией может обеспечивать неплохой навигационной информацией при задержке (блокировании) СНС сигналов в течении более чем 2 часов.

ABSTRACT

The purpose of this article is development of integrated INS/GPS/Odometry navigation system based on cheap sensors using the loosely-coupled Kalman filtering algorithm. As a result of integration, the advantages of each sensor compensate the weaknesses of other sensors that make possible the creation of cheap high-precision navigation system for the vehicles. Integration of INS with Odometry can provide good navigational information when GPS signals are blocked for more than 2 hours.



Ключевые слова: гибридная навигация, спутниковая навигация, ориентация, инерциальная навигация, гироскоп, акселерометр, одометр, фильтр Калмана.

Keywords: hybrid navigation, satellite navigation, orientation, inertial navigation, gyroscope, accelerometer, odometer, Kalman filter.



Введение

Информации GPS является основным источником навигационной информации для автономных транспортных средств, благодаря возможности привязки к местности передвигающегося транспортного средства в режиме реального времени с достаточной точностью и без временной деградации точности.

GPS – это система, предназначенная для определения точного местоположения объекта на Земле в любом месте, в любое время, и при любой погоде, основывающаяся на созвездии из 24 спутников. Он представляет собой точный и конкретный метод определения местоположения автомобиля. Для точного определения фактического положения (x, y, z) объекта в трехмерном пространстве (3D) с погрешностью менее 20 метров GPS-приемнику необходимы сигналы минимум от 4-х спутников. Кроме того, режим так называемой дифференциальной коррекции (DGPS -Differential GPS) позволяет уменьшить погрешность до 2 и менее сантиметров с помощью минимум 5 спутников. Тем не менее автомобильная навигация с GPS имеет один существенный недостаток: наличие препятствий (деревьев, тоннелей, зданий) может вызвать блок сигнала в течение неопределенного количества времени, что приводит к потере информации и сбою управления транспортным средством. Оптимальным решением проблемы является интегрирование данных GPS с инерциальной системой. [7]

Инерциальные навигационные системы (ИНС) определяют местоположение транспортного средства путем измерения линейного ускорения и угловой скорости, оказываемого на систему в инерциальной системе отсчета с помощью инерциальных блоков измерений (IMU). IMU представляет собой систему измерения, состоящую из датчиков угловых скоростей и акселерометров. С помощью IMU информации и одометра, можно определить фактическое местоположение автомобиля, зная начальные его положения, где точность навигации не зависит от внешних сигналов. Хотя, ИНС способна рассчитывать местоположение движущихся объектов без каких-либо дополнительных навигационных данных, полученных от других устройств, они подвержены накапливаемым со временем случайным ошибкам, которые приводят к высокому отклонению конечного результата при определении местоположения объекта. Поэтому, в мировой практике для улучшения результатов навигации, ИНС интегрируется с другой системой навигации.[1]

Интегрированные инерциально-спутниковые навигационные системы (ИНС/СНС) являются самым перспективным классом из всех ныне существующих современных навигационных систем, которые позволяют объединить достоинства и скомпенсировать недостатки, присущие ИНС и GPS в отдельности. Преимуществами ИНС/GPS по сравнению с обычным GPS, являются: непрерывность сигнала (функционирование при отсутствии GPS сигналов), возможность расчета угловой ориентации объекта, высокая частота получения навигационных данных. В интегрированных системах появляется возможность использовать недорогие, легкие и компактные ИНС, построенные на базе микроэлектромеханических (МЭМС) датчиков. Автономное использование таких ИНС затруднено ввиду нестабильности системных характеристик МЭМС гироскопов и акселерометров, которые при определении навигационных данных ведут к быстрому накоплению ошибки.[3]

Фильтр Калмана

Алгоритм работы Калмановской фильтрации показана на рисунке 1 [3, 4].

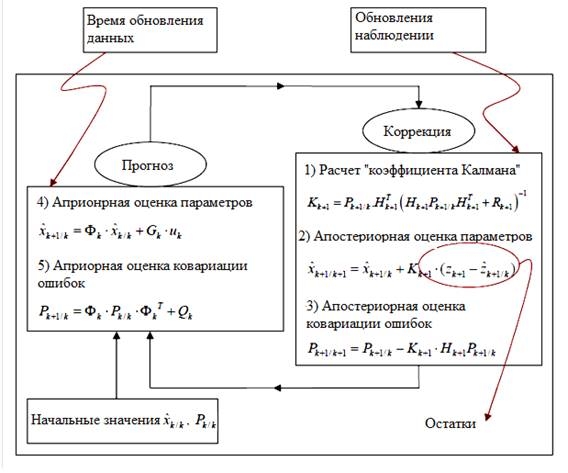

Рисунок 1. Алгоритм реализации фильтра Калмана

Где:

Коэффициент Калмана, от 0 до 1

вектор состояния, а  - его ковариационная матрица

Матрица перехода между моментами k-1 и k

ковариационная матрица процесса (шумы системы)

Вектор измерения

Матрица наблюдения

ковариационная матрица измерения

Слабосвязанная интеграция ИНС/СНС

Существуют четыре ныне известных типа комбинирования информации инерциальных и спутниковых навигационных систем:

  1. Прямая интеграция являться самым простым, быстрым и дешевым способом интеграции ИНС с СНС, что является преимуществом данного подхода. При этом подходе, информация GPS о местоположении объекта просто заменяется информацией ИНС. Недостатком этого подхода является то, что точность данного подхода ниже всех остальных подходов, и требует дорогостоящую ИНС высокой точности.
  2. В слабосвязанных системах решается задача коррекции решения ИНС с помощью позиции и скоростей СНС. К преимуществам такой интеграции можно отнести то, что она хорошо изучена в нынешнее время, и то, что она позволяет определить координаты объекта с высокой точностью, используя лишь дешевые ИНС и СНС датчики. Данный подход считается наилучшим для наземных транспортных средств [8, 9].
  3. Следующим видом по сложности в реализации является тесносвязанная интеграция ИНС/СНС, которая только недавно набирает популярность и меньше изучена по сравнению со слабосвязанными системами. При таком варианте интеграции для корректировки информации ИНС используется первичная информация СНС в виде кодовых псевдодальностей, доплеровских псевдоскоростей и фазовых измерении. По сравнению со слабосвязанными системами, такой подход обеспечивает точными навигационными оценками при высокодинамичном движении транспортного средства и в интервалах повышенных помех GPS-сигналов, а также обладает высокой гибкостью при плохой геометрии спутников, потери данных и различного рода ошибок ИНС. Но ее реализация гораздо дороже и сложнее. К тому же, при использовании других датчиков модели и алгоритмы подвергаются значительным изменениям. Главным же недостатком этого метода является то, что оно требует от проектировщиков доступа к аппаратным средствам и переменным, используемых в GPS приемнике. Поэтому такой подход не доступен для широкой публики [10].
  4. Глубокая интеграция появилась недавно и практически не изучена. В дополнение к варианту тесной интеграции, здесь выполняется обратная связь к СНС корреляторам. Таким образом, создается новый аппаратный комплекс, в котором чувствительными элементами являются не только инерциальные датчики, но и корреляторы СНС.

Известны две основных конфигурации слабосвязанной интеграции: с открытым и закрытым контуром.  В случае открытого контура, в Калмановском навигационном фильтре обрабатываются все измерения СНС (предварительно отфильтрованные позиция и скорость) и ИНС (позиция и скорость). Так как нет явной обратной связи, все меры используются без предварительной корректировки. Ошибки вычитываются из выходного сигнала. Реализация открытого контура является прямым и простым. Но, она пригодна только для высокоточных инерциальных датчиков и в короткие промежутки времени [8].

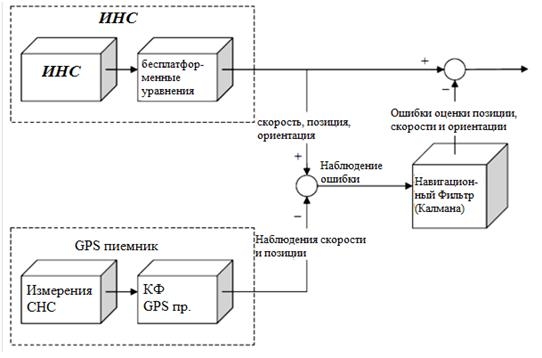

Рисунок 2. Слабосвязанная интеграция (открытый контур)



Для конфигурации с замкнутым контуром управление производиться от интегрирующего фильтра к инерциальным датчикам и/или механизированным уравнениям. Результаты предыдущего шага используются для минимизации ошибок.Такая конфигурация особенно эффективна при низкой точности датчиков. Так как ошибки ИНС характеризуются быстроизменчивостью, оценка и компенсация этих ошибок в реальном времени очень важны для повышения точности навигационных решений. На рисунке 3 изображена схема слабосвязанной интеграции с замкнутым контуром.

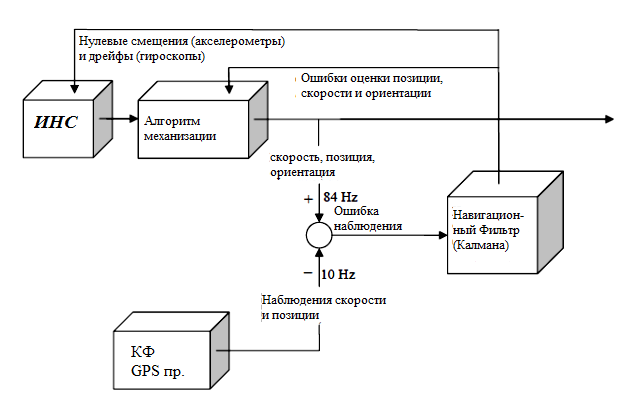

Рисунок 3. Слабосвязанная интеграция (замкнутый контур)



Слабосвязанные конфигурации имеют высокую точность, являясь при этом относительно дешевыми. Разработчик системы может сделать модель используя нужный ИНС и наиболее предпочтительный вариант конфигурацию (открытый либо замкнутый). Любой вспомогательный датчик может быть подключен к навигационной системе. Обратная связь, возвращающая состояние к инерциальным датчикам (от ошибок) приводит к сокращению ошибок ИНС, что очень важна для инерциальных единиц средней и низкой точности [8].

Децентрализованная фильтрация

Мы хотим интегрировать информацию СНС/ИНС/Одометрия в одном алгоритме. Мы имеем две дополнительные измерения скорости из разных систем позиционирования (СНС и одометрия) [2, 5, 6]. Чтобы объединить каждое из этих двух измерении с информацией ИНС, наш алгоритм объединения использует два одинаковых фильтра Калмана.

Затем выходы этих двух фильтров объединяем для оценки оптимальной общей оценки, сочетающей в себе максимум информации. Метод основан на процесс децентрализованной фильтрации Калмана (Рисунок 4), описанной в [2, стр. 373]. Каждый из этих фильтров имеет свою собственную ковариационную матрицу ошибок P. Эти матрицы ковариации ошибок используются для слияния двух фильтров. Каждый фильтр вносит свой вклад (имеет вес) в общую оценку обратно пропорциональную ее ковариационной матрице ошибок.

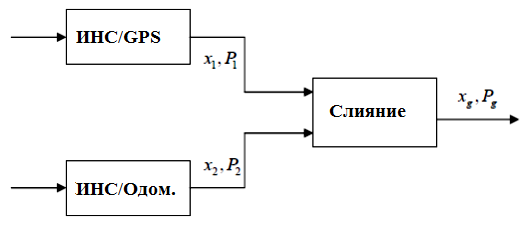

Рисунок 4. Интеграция СНС/ИНС/Одометрия на основе децентрализованной фильтрации.



Пусть,  и – оценки первого и второго фильтра, а  и  соответствующие им ковариационные матрицы ошибок. Тогда глобальная оценка слияния  будет выражаться уравнением (19). Чем меньше оценка ковариации ошибок, тем больше ее вклад в общей оценке (20).

(19)

(20)

В нашем случае  и  - позиция и скорости по трем осям, полученные от двух фильтров. Такой децентрализованный фильтр реализуется без исследования ошибки и сравнивания с ошибками оригинальных двух фильтров.

Результаты исследования

В качестве данных GPS для тестирования, мы использовали дешевый GPS-приемник Garmin GPS18, расположенный на автоматизированной машине Cybus компании INRIA (Париж-Рокенкур, Фанция). Данные с высокоточной GPS системы Ashtech Z-xtreme собранные в режиме RTK DGPS (RTK коррекция) рассматривались как реальные координаты приемника.

Началом координат выбрали главные ворота компании INRIA. Направление ОХ – с запада на восток, ОҮ – с юга на север.

Графики траектории движения нарисованные в матлабе интелектуального автомобиля получаемых из данных двух приемников выглядит следующим образом:

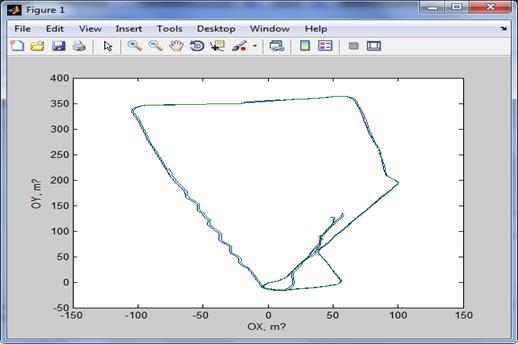

Рисунок 5. Координаты (в метрах) определенные в режимах  GPS (зеленый) и RTK DGPS (синий).



Ввиду того, что частота получения данных из двух приемников не совпадают, разработана программа синхронизации полученных данных. Для этого, для каждого времени прихода данных в режиме GPS находиться наиближайшее время прихода данных в RTK DGPS, и рассматриваються только эти значения RTK DGPS (частота GPS – 2Hz, частота RTK DGPS – 10Hz). Из синхронизированных данных вычисляем разницу координат по GPS от реальных координат:





Рисунок 6. Отклонение расчитанных координат по осям ОХ и ОҮ в режиме GPS от реальных значении (в метрах), (шкала времени - секунды)



Расчтианные из указанных выше данных среднее квадратическое отклонение координат в простом режиме GPS = 8,8775 м^2.

В качестве инерциальной модули мы использовали дешевый IMU440 расположенный на борту интелектуального автомобиля Cybus, с откалиброванным нулевым смещением и чувствительностью. Для улучшени точности, используем одометрию – набор встроенных датчиков на колесах автомобиля.

Результаты определения координат на основе инерциального блока, состоящей из трехосного акселерометра, гироскопа и одометра получили следующий вид:



Рисунок 7. Координаты расчитанные с помощью данных, полученных с одометра и инерциальных датчиков (красная линия) в сравнении с данными RTK DGPS (синяя линия) (шкала - в метрах)



Расхождение координат определенных с помощью ИНС и Одометра от истинных значении получилась примерна равной 15 метров за 2 часа, что являеться очень хорошим результатом для МЭМС датчиков низкого класса. Такой результат стал возможным благодаря использованию одометрических измерении, а также калибрации системных ошибок гироскопов.

Для реализации интеграции ИНС/СНС/Одометрии, сначала надо решить задачу синхронизации, так как частота поступления сигналов из разных датчиков отличаються друг от друга. Частота GPS 5 Гц, датчики колес (одометр) выдают днные каждые 25 мс, а частота IMU больше 100 Гц. Высокая точность частоты GPS дает возможность использовать ее в качестве системы хронометрического контроля. Частота GPS будет использоваться для выполнения вычислений положения и фильтр Фурье для определения угловой скорости. Фильтр Фурье позволяет  получить гладкое значение в измерении угловой скорости и уменьшить погрешности дрейфа.

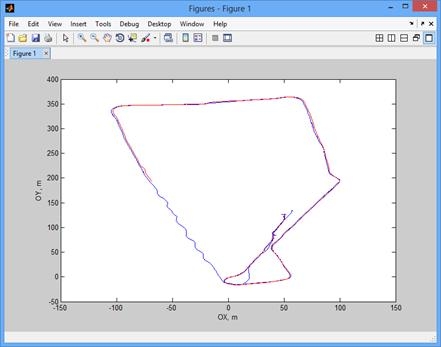

Рисунок 8. синяя линия – координаты по RTK DGPS, красная линия – результаты интеграции ИНС/GPS/Одометрии



В результате вычеслении, численное значение среднеквадратического отклонения координат расчитанных с помощью гибридной системы ИНС/СНС/Одометрии получилось 3,3654 м^2. То есть, мы получили гораздо лучшую точность, по сравнению с координатами определенными с помощью GPS и ИНС по отдельности.

Заключение

В результате интеграции ИНС/СНС/Одометрии с помощью слабосвязанного алгоритма Калмана, мы разработали высокоточную гибридную навигационную систему на основе дешевых датчиков для транспортных средств, лишенных недостатков ИНС и СНС по отдельности. Также, наша система имеет возможность определять местоположение автомобиля в местах недоступных для GPS с хорошой точностью достаточное количество времени.
