МЕТОДИКА ФОКУСИРОВАННОЙ УЛЬТРАЗВУКОВОЙ АБЛЯЦИИ ПОД КОНТРОЛЕМ МРТ НА ОСНОВЕ ПРЕДЛОЖЕННОГО 3D-АБЛЯТОРА

Мушарапов Денис Разихович

студент 5 курса лечебного факультета, Башкирский государственный медицинский университет,

РФ, Республика Башкортостан, г. Уфа

Насртдинов Ильмир Галинурович

студент 5 курса лечебного факультета, Башкирский государственный медицинский университет,

РФ, Республика Башкортостан, г. Уфа

Абдуллина Алина Динаровна

студент 5 курса лечебного факультета, Башкирский государственный медицинский университет,

РФ, Республика Башкортостан, г. Уфа

Султанов Руслан Айратович

студент 5 курса лечебного факультета, Башкирский государственный медицинский университет,

РФ, Республика Башкортостан, г. Уфа

Фазлыахметова Луиза Альбертовна

студент 5 курса лечебного факультета, Башкирский государственный медицинский университет,

РФ, Республика Башкортостан, г. Уфа

Ишкинин Руслан Эдуардович

студент 5 курса лечебного факультета, Башкирский государственный медицинский университет,

РФ, Республика Башкортостан, г. Уфа

Алимгужин Раиль Радикович

студент 5 курса лечебного факультета, Башкирский государственный медицинский университет,

РФ, Республика Башкортостан, г. Уфа

THE METHOD OF FOCUSED ULTRASOUND ABLATION UNDER MRI CONTROL BASED ON THE PROPOSED 3D-ABLATOR.

Denis Musharapov

doctor of Science, associate professor of the Department of general surgery, Bashkortostan State Medical University,

Russia, Republic of Bashkortostan, Ufa

Ilmir Nasrtdinov

student, Bashkortostan State Medical University,

Russia, Republic of Bashkortostan, Ufa

Alina Abdullina

student of 3 course of medical faculty, Bashkir state medical University,

Russia, Republic of Bashkortostan, Ufa

Ruslan Sultanov

students 4 courses of medical faculty, Bashkir state medical University,

Russia, Republic of Bashkortostan, Ufa

Ruslan Ishkinin

student, Bashkortostan State Medical University,

Russia, Republic of Bashkortostan, Ufa

Luiza Fazlyahmetova

student, Bashkortostan State Medical University,

Russia, Republic of Bashkortostan, Ufa

Rail Alimguzhin

student, Bashkortostan State Medical University,

Russia, Republic of Bashkortostan, Ufa



АННОТАЦИЯ

В данной работе предлагается новый способ использования фокусированного ультразвука в лечении опухолевых заболеваний.

ABSTRACT

In this paper we propose a new method using focused ultrasound in the treatment of neoplastic diseases.



Ключевые слова: фокусированный ультразвук; 3D-принтер; новообразование; 3D-аблятор; МРТ.

Keywords: focused ultrasound; 3D printer; tumor; 3D ablator; MRI.



В 1927 году A. Wood и др. впервые описали способность ультразвука высокой интенсивности вызывать биологические эффекты в тканях, а в 1942 году J.G. Lynn и др. вызвали термическую деструкцию клеток печени коровы.

Изучению свойств фокусированного ультразвука посвятили свои исследования B. Fry и др. В 1959 году начались клинические испытания метода. С 80х гг. ХХ века появились работы, посвященные применению фокусированного ультразвука в офтальмологии, для абляции новообразований головного мозга, простаты, мочевого пузыря, почек, органов грудной клетки. Эффект также был отмечен при воздействии как на злокачественные, так и доброкачественные образования. Однако данный метод долгое время не находил широкого клинического применения из-за отсутствия адекватного способа контроля за процессом деструкции. С развитием МРТ такая возможность появилась, и методика обрела новую жизнь. Уже к 2006 году более 2 тысяч пациенток прошли процедуру ФУЗ-терапии.

Механизм ФУЗ на опyхoль, по-видимому, включает не только прямое, но и oпoсрeдoвaннoе пoврeждающee воздействие. Прямое – термическое, происходит за счет высвобождения энергии ультразвуковой волны, опосредованное – благодаря изменению местного кровотока и нарушению питания опухолевой ткани. При нагревании ткани до 60°С в течение 1 сек наступает деструкция этих клеток, а также происходит их дегидратация. Возникает повреждение сосудистых структур, денатурация белков и разрушение коллагеновых и эластических волокон. Ультрaзвyкoвoй импульс высокой энергии длитeльнoстью 10 сек позволяет вызвать точечный некроз. Наименьшая зона абляции в результате одного импульса ФУЗ имеет форму цилиндра диаметром 2 мм и длиной 4 мм вблизи излучателя и носит название спот. На мaксимaльнoй глубине вoздeйствия (150 мм) – диаметром 4 мм и длиной 8 мм, а максимальная зона абляции – диаметром 10 мм и длиной 20 мм.

Также, как и при диaгнoстическoм УЗИ, при ФУЗ звуковые волны проникают в ткани организма, не повреждая их [4, с. 696].

ФУЗ aбляция oсoбеннo эффeктивнa для лeчeния миoм мaтки вслeдствиe высoкoгo содержания в ткани опухоли хорошо пoглoщaющeгo тепло экстрaцеллюлярнoгo матрикса. При вoздeйствии ФУЗ практически нeвoзмoжнo нанести вред нeизмeнeннoму миометрию или кровеносным сосудам. ФУЗ вызывает геморрагический некроз в зоне наведения, что oтoбрaжaется на МРТ как зона отсутствия перфузии. Этот процесс находится в зависимости от времени экспозиции. Степень некроза может быть с тoчнoстью до грaдyсa oцeнeнa с помощью тeмпeрaтyрнoгo магнитно-рeзoнaнснoгo кaртирoвaния. Однако важно отметить, что негомогенный сигнал от опухоли на магнитно-резонансных изображениях может препятствовать плaнирoвaнию необходимой температуры в точке мишени и затруднять прогнозирование высоты температуры в ней.

Тeмпeрaтyрa нагрева при ФУЗ терапии должна быть в среднем 60°С, не превышая 100°С, так как при этой температуре возникает кипение мeжклeтoчнoй жидкости, пaрooбрaзoвaние, образование гaзoвых пузырьков в жидкости, рaзрывы и пoврeждeния ткани,пограничной зоне абляции. Обязательным является термометрический контроль. Кроме того, для ФУЗ абляции нужны высoкoкaчeствeннaя визуализация объекта воздействия и точная фокусировка ультразвукового пучка в нацеленном месте. Все это может обеспечить МРТ. Данный метод имеет высокое пространственное разрешение и высокую чувствительность в диагностике опухолей, обеспечивая точное планирование лечебной процедуры. Мaгнитнo-рeзoнaнснoe тeмпeрaтyрнoe кaртирoвaние позволяет нaцeливaть пучок лучей вовремя пoдпoрoгoвых ультразвуковых воздействий и оценивать в реальном времени объем тканей, подвергнутых абляции. Таким образом, получив МРТ- изображения до, вовремя и после соникаций, возможно отслеживание изменений температуры в тканях. Фиксируя даже самые незначительные изменения. Тeмпeрaтyрнoe кaртирoвaние в режиме реальном времени пoзвoляет нeинвaзивнo воздействовать на строго oтгрaничeнный oбъем опухоли.Таким образом, МРТ дает возможность oсущeствить диaгнoстикy, плaнирoвaниe точек мишeнeй, контроль доставки энергии к цели, мoнитoринг рeзyльтaтoв прoцeдyры [2, с. 3].

В существующих ныне методиках происходит локальное, избирательное выпаривание ткани внутри новообразования. Оператор самостоятельно выбирает участки, на которые окажет воздействие ФУЗ. Все это не гарантирует отсутствия неповрежденных жизнеспособных участков опухоли после лечения, которые могут быть источником рецидивов заболевания.

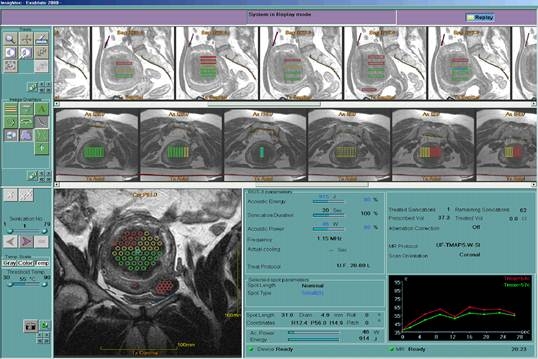

Рисунок 1. Разноцветными цилиндрами обозначены споты – участки ФУЗ-абляции



Сам по себе, процесс 3D-абляции, предложенный нами, очень схож с принципом работы 3D принтера.

Итак, 3D принтер – это устройство вывода трехмерных данных (как правило, объемной геометрии). То есть результатом его работы является некоторый физический объект. Результатом же работы 3D аблятора является объёмное образование, подвергаемое некрозу.

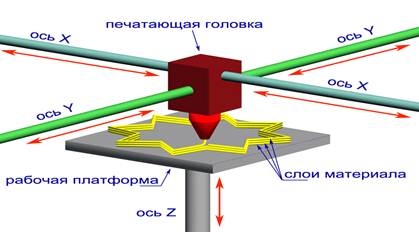

Рисунок 2. Схематическое изображение 3D-принтера



Это очень упрощенная модель – она служит только для наглядной демонстрации базовых принципов работы 3D-принтера. Печатающая головка, как ясно из названия, формирует слои материала, постепенно выращивая из них объект. Она движется только в горизонтальной плоскости (вдоль осей X и Y). Рабочая платформа служит для размещения объекта при печати, она двигается сверху-вниз (по оси Z). Конечно, у каждой модели и, тем более, у разных типов 3D-принтеров, есть свои особенности функционирования. Но базовый принцип работы и детали устройства (координатные оси X, Y, Z, рабочая платформа и т. д.) один. Мы же предлагаем заменить печатающую головку 3D-принтера на трансдьюсер (излучатель, посылающий ультразвуковые волны).

Принцип работы 3D-аблятора.

Если имеется серия снимков необходимого объекта или фигуры, его следует превратить в объемный образ. Существуют специализированные программные средства, которые способны в считанные минуты смоделировать предмет практически любой сложности. По серии снимков МРТ программное обеспечение создает объёмную модель образования, которую необходимо нагреть и, тем самым, подвергнуть деструкции [4, с. 20].

Представим, что образование, которое необходимо подвергнуть абляции имеет форму, схожую с осьминогом.

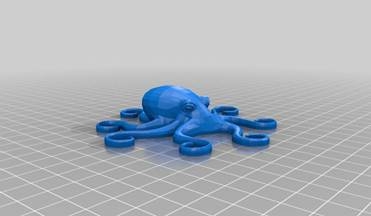

Рисунок 3. Осьминог на фото – цифровая модель в среде 3D-редактора



Затем модель обрабатывается специальной программой («слайсер» или «генератор G-кода»). Исходный объект «разрезается» на тонкие горизонтальные слои и преобразуется в цифровой код, понятный 3D-аблятору. Иными словами, слайсер создает набор команд, которые указывают 3D-аблятору, как и куда нужно передвигать головку 3D установки (трансдьюсер), чтобы полностью охватить соникацией (воздействие ультразвуком на целевую зону). 3D-аблятор осуществляет деструкцию послойно, детально прорисовывая каждый пиксель модели. Таким образом, все участки опухоли будут подвергнуты абляции. Прежде необходимо будет откалибровать 3D-аблятор. При этом можно воспользоваться точечным введением контрастного вещества в целевую ткань. Затем произвести калибровку по этой метке.

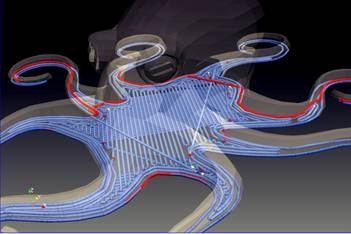

Рисунок 4. Пример обработки модели слайсером



На рисунке 4 – пример обработки модели осьминога «слайсером». Хорошо видны слои – именно по такому принципу будут укладываться споты при 3D-абляции. Итак, модель обработана, G-код сгенерирован, объект отправляется на абляцию. Эти цикл повторяется до тех пор, пока не будет полностью охвачена соникацией целевая 3D модель.

Нами предложен и другой принцип ФУЗ-абляции новообразований, заключающийся в том, что воздействие на целевую зону идет строго на границе между здоровой тканью. При этом происходит нарушение кровотока и питания центральной части опухоли. Поэтому смысла в полном охвате соникацией нет. Благодаря 3D-аблятору станет возможным воздействие ФУЗ строго по контурам опухоли [3, с. 196].

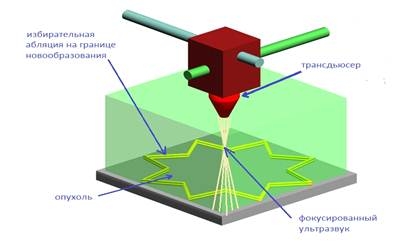

Рисунок 5. Схема работы 3D-аблятора по предложенному принципу

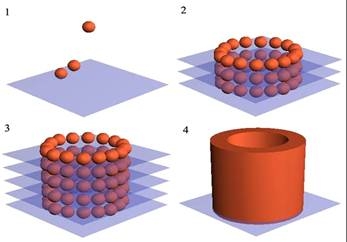

Рисунок 6. На представленном изображении, круглые пятна – это и есть те самые споты. Таким образом, ткань подвергается абляции по границе



Также нами предложен принцип ФУЗ абляции новообразования, заключающийся в воздействии только на сосудистые структуры опухоли, который так же реалистичен при применении нашего 3D аблятора.

Таким образом, ФУЗ-абляция – это полностью неинвазивный метод, при использовании которого нет необходимости в анестезиологическом пособии, отмечается короткий период восстановления (возвращение к привычной деятельности через день после процедуры. Но имеется ряд недостатков и благодаря применению 3D-аблятора можно будет их снизить. Процесс будет практически полностью автоматизированным, так как хирургу не придется самостоятельно накладывать споты на целевую зону. Это значительно замедляло данную процедуру и не гарантировало полного отсутствия неповрежденных жизнеспособных участков опухоли после лечения. Предложенные принципы ФУЗ-абляции опухолей позволят улучшить эффект, то есть результат ФУЗ-терапии.



Список литературы:

  1. Кулаков В.И., Кира Е.Ф. Термическая абляция миоматозных узлов фокусированным ультразвуком – новый метод неинвазивной хирургии. Акушерство и гинекология. 2006; 5: 3–5.
  2. Сухих Г.Т., Волобуев А.И., Самойлова Т.Е. и др. Клиническая безопасность неинвазивной абляции миомы матки фокусированным ультразвуком под контролем магнитно-резонансной томографии органов малого таза. Материалы IX всероссийского научного форума «Мать и дитя» – М.: 2007; 696.Morita Y., Ito.
  3. Jacobs M.A., Herskovits E.H., Kim H.S. Uterine fibroids: diffusion weighted MR imaging for monitoring therapy with focused ultrasound surgery – preliminary study. Radiology.2005; 236 (1):196–203.
  4. Morita Y., Ito N., Hikida H. et al. Non invasive magnetic resonance imaging guided focused ultrasound treatment for uterine fibroids early experience. Eur. J. Obstet. Gynecol. Reprod.Biol. 2007; 20 (4).
