СИСТЕМА ВЕЩАНИЯ EUMETCAST И НАЧАЛЬНЫЙ ЭТАП РАЗВЕРТЫВАНИЯ СЕТИ GEONETCAST

В мире широкое распространение получил сервис EUMETCast. Это система вещания Европейской организации спутниковой метеорологии (EUMETSAT), предназначенная для сбора экологических данных и результатов со спутника. Она основана на стандарте цифрового телевещания (DVB), использует потенциал коммерческих телекоммуникационных геостационарных спутников и доставляет с помощью них оперативные экологические данные [2].

Ключевые особенности EUMETCast:

• Гарантированная доставка данных, что позволяет осуществлять многоадресную доставку конкретному пользователю или группе пользователей;
• Распространение широкого спектра продуктов;
• Использование стандарта DVB позволяет расширять географический обхват;
• ″One-stop-shop″ механизм доставки позволяет пользователям получать множество потоков данных с помощью одной приемной станции;
• Использование готового, коммерчески доступного приемного оборудования;
• Высоко-масштабируемая архитектура системы.

Поставщики услуг связи применяют многоадресную передачу через стандарт DVB (DVB-S2 или DVB-S). Закодированные данные/файлы передаются от наземных сегментов EUMETSAT и других поставщиков данных платформы EUMETCast, расположенных на EUMETSAT HQ, который создает многоадресный поток на выходные интерфейсы [2].

EUMETCast работает на двух системах обработки данных. В первую очередь происходит получение сигнала Ku-диапазона со спутника и его ретрансляция, выполняемая без декодирования пакетов транспортного потока. Интернет-провайдер Telespazio S.p.a. обеспечивает обработку C-диапазона для системы EUMETCast Africa, а провайдер Overon обеспечивает обработку C-диапазона для EUMETCast Americas (рисунок 1).

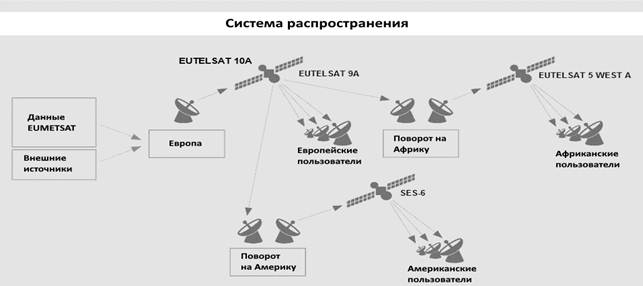

Рисунок 1. Функционирование системы EUMETCast

Одна приемная станция может принимать любую комбинацию из предоставляемых услуг. Данные, доступ к которым контролируется, будут зашифрованы с помощью комбинации ″EUMETCast Key Unit″ и клиентского программного обеспечения ″EUMETCast Client Software″. Расшифровка в пользовательской станции осуществляется с помощью электронного USB-ключа - USB eToken [2].

GEONETCast является глобальной сетью спутниковых систем, которые распространяют экологические данные в любую точку земного шара [3].

Задачи сети:

• Доставка широкого спектра эфирных экологических данных для пользователей по всему миру;
• Удобная и недорогая служба распространения спутниковых данных;
• Создание основы для принятия решений важных областях (рисунок 2 и рисунок 3).

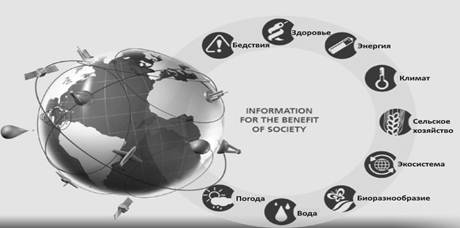

Рисунок 2. Области применения сети GEONETCast

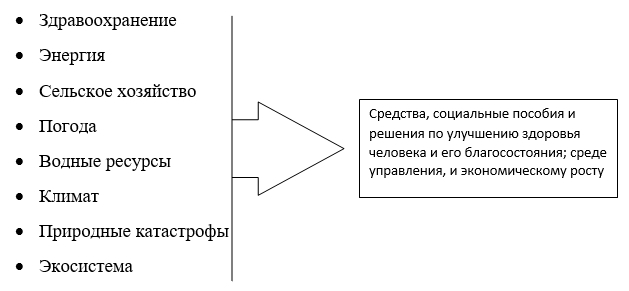

Рисунок 3. Сфера применения сети GEONETCast

Далее следует рассмотреть основных поставщиков спутниковых данных сети GEONETCast [3]:

Примеры предоставляемых услуг всей системы рассмотрим на рисунке 4.

• EUMETSAT - Meteosat (каждые 15 минут) и Metop (в месте прохождения спутника);
• NOAA — спутниковые данные GOES и POES, а также продукты NOAA-NESDIS (атмосферные и морские);
• CMA — спутниковые данные FY-1/2 (метеоспутник);
• JMA — спутниковые данные MT-SAT.
•

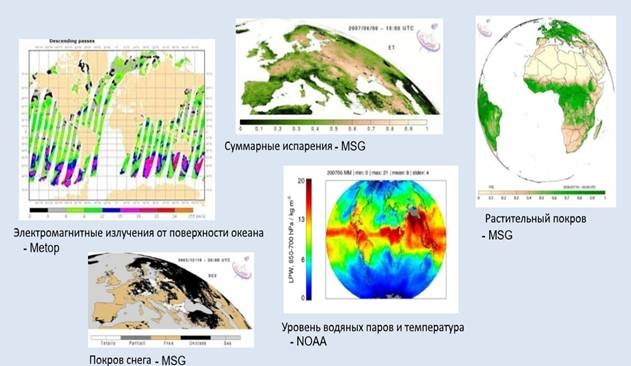

Рисунок 4. Услуги сети GEONETCast

Перед реализации рассмотренной глобальной сети рассмотрим основные требования к приемным устройствам системы EUMETCast Europe [2]:

• Стандарт: DVB-S2;
• Символьная скорость: до 33 MS/s;
• Поддержка режимов модуляции QPSK, 8PSK и 16APSK;
• Поддержка VCM (различное кодирование для различных типов данных), протокола M2TS и мультипротокольной инкапсуляции (MPE);
• Пропускная способность до 80 Мбит/сек.

Параметры транспондера приведены в таблице 1.

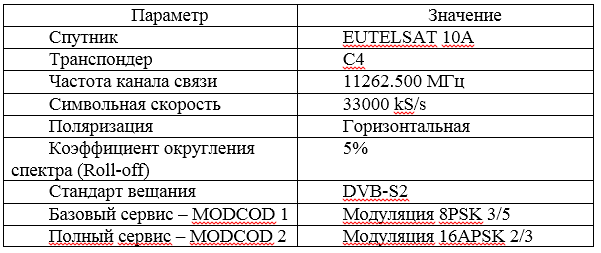

Таблица 1.

Параметры транспондера спутника EUTELSAT 10A, Europe.

После установки программного обеспечения, необходимого для регистрации в системе и ее полной настройки, а также использовав электронный USB-ключ, мы можем в полной мере пользоваться всеми доступными продуктами сервиса (Рисунок 5) [1].

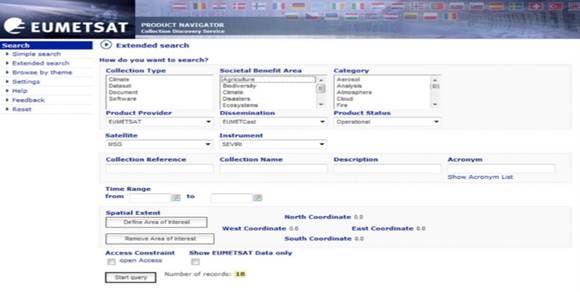

Рисунок 5. Меню услуг глобальной сети GEONETCast

Таким образом, развертывание и использование описанной системы позволит в полной мере получать своевременную информационную сводку экологических данных. Глобальная сеть GEONETCast в настоящее время еще не была в полной мере развернута на территории Российской Федерации, поэтому реализация данной услуги является важной задачей. Несомненно, эта система будет полезна множеству различных отраслей.
