КОНСТРУКЦИИ НЕРАЗРЕЗНЫХ ПРЕДВАРИТЕЛЬНО-НАПРЯЖЕННЫХ ПРОЛЕТНЫХ СТРОЕНИЙ СТАЛЕЖЕЛЕЗОБЕТОННЫХ МОСТОВ
Сергеева Регина Сергеевна
студент 4 курса, кафедры «Мосты, транспортные тоннели и геодезия» КГАСУ, РФ, г. Казань
E -mail: sergioregina@bk.ru
Иванов Геннадий Павлович
научный руководитель, канд. техн. наук, доцент КГАСУ, РФ, г. Казань
Общеизвестно, что в неразрезных конструктивных системах пролетных строений мостов возникают отрицательные изгибающие моменты как над опорами, так и на приопорных участках, что вызывает образование растягивающих напряжений в бетоне и, в определенных условиях, нормальных трещин. При значительных деформациях такие трещины могут вызывать отслоения и разрывы гидроизоляционного слоя покрытия, что приводит к проникновению агрессивных поверхностных вод в осенне-весенние периоды эксплуатации мостовых сооружений в железобетонные плиты пролетных строений (ПС), вызывая коррозию бетона и арматуры. С этой целью, для повышения трещиностойкости плит ПС, рекомендуется применять предварительное обжатие бетона конструкций плит [1, с. 264].
В работе рассматриваются конструкции неразрезных предварительно-напряженных сталежелезобетонных пролетных строений мостов минимальной трудоемкости их возведения. В качестве аналогов конструктивных решений рассматриваются неразрезные сталежелезобетонные ПС с плитой проезжей части из монолитного бетона, выполненной с обжатием бетона [1, с. 264—266] в построечных условиях на участках отрицательных изгибающих моментов над промежуточными опорами моста, когда напрягаемая арматура размещена в каналообразователях до ее натяжения в растянутых зонах на приопорных участках. Натяжение проволочной арматуры в виде канатов выполняется в этом случае на бетон гидравлическими домкратами после набора монолитным бетоном плиты необходимой передаточной прочности. Данная конструкция может быть также использована в качестве сталежелезобетонных перекрытий в промышленном и гражданском строительстве под тяжелые временные нагрузки.
Снижение трудоемкости работ в этом случае основано на применении в качестве «напрягаемой арматуры» предварительно-напряженных железобетонных брусков заводского изготовления, или выполненных в условиях строительной площадки с применением высокопрочных, безусадочных, быстро твердеющих мелкозернистых бетонов на основе сухих смесей типа «Эмако», «Ремстрим» и др.
В качестве аналога для разработки конструктивного решения принята конструкция железобетонного перекрытия зданий и сооружений, выполненная из монолитного железобетона с применением предварительно-напряженных железобетонных досок или брусков [2, с. 385—387]. Основным недостатком таких конструкций сборно-монолитных железобетонных перекрытий является ограничение длины перекрываемых пролетов, что связано с несущей способностью сборных предварительно-напряженных брусков или досок длиной на пролет, воспринимающих нагрузки от собственного веса и мокрого бетона в строительный период до набора монолитным бетоном проектной прочности.
Сталежелезобетонное ПС неразрезного моста включает металлические главные балки и плиту проезжей части из сборно-монолитного предварительно-напряженного железобетона, жестко соединенной с полками верхних поясов металлических балок. Сборные элементы выполнены в виде брусков, с контурными размерами поперечного сечения 15х15 см, из предварительно-напряженного железобетона, которые располагаются над опорами для восприятия совместно с монолитным бетоном плиты растягивающих усилий в опорных сечениях. Длина сборных элементов определяется длиной перекрываемых пролетов, которые могут выполняться цельными или составными из отдельных модульных элементов, которые собираются в опалубке на проектных отметках до проектной длины 0.5 L, где L — длина перекрываемых пролетов. Крайние модульные элементы снабжены выпусками напрягаемой арматуры с анкерами на концах. Промежуточные рядовые модульные элементы по торцам снабжены стальными колпаками, пластины которых заанкерены в теле бетона бруска. Соединение сборных модульных элементов между собой выполняется стальными накладками с применением сварных и болтовых соединений согласно расчетного растягивающего усилия в сечении. Поперечные сечения сборных напрягаемых элементов могут выполняться квадратного или прямоугольного профилей с созданием шпонок глубиной 3-5см на боковых поверхностях и петлевых арматурных выпусков для обеспечения совместности деформаций с монолитным бетоном плиты ПС.
Сборные элементы устанавливаются на фиксаторы и располагаются над нижними сетками армирования плиты и фиксируются к арматурным стержням верхней сетки.
Известная конструкция ПС неразрезного моста из монолитного предварительно-напряженного железобетона, армированного ненапряженной арматурой и продольной напрягаемой арматурой с натяжением арматуры на бетон в построечных условиях, когда напрягаемая арматура размещена по синусоиде в каналообразователях до ее натяжения в растянутых зонах как в средней части пролетов, так и на приопорных участках путем отгиба напрягаемой арматуры [2, с. 247, рис. ХП.18,г) не применима для сталежелезобетонных ПС мостов в виду особенностей конструктивного решения. Конструкция ПС неразрезного сталежелезобетонного моста с монолитной железобетонной плитой проезжей части, выполненной с обжатием бетона на приопорных участках для восприятия бетоном растягивающих напряжений [1, с. 264—266] должна предусматривать раздельное бетонирование плиты, когда на первом этапе выполняются бетонирование и обжатие плиты на приопорных участках, а на втором этапе производится бетонирование плиты в средней части пролетов. Недостатками известных конструкций ПС являются их сложность и высокая трудоемкость работ по созданию предварительного обжатия бетона участков плиты ПС в построечных условиях на проектных отметках способом натяжения арматуры на бетон.
Предлагаемая конструкция ПС неразрезного сталежелезобетонного моста из сборно-монолитной предварительно-напряженной железобетонной плиты включает рабочую арматуру сеток и продольную «арматуру» из сборных предварительно-напряженных железобетонных брусков. На рис. 1÷рис. 4 приведены варианты конструкций сталежелезобетонных ПС и их поперечных сечений в пролете и на опоре, которые рассматриваются в настоящей работе. Поперечные сечения предлагаемых конструкций неразрезных монолитных плит сталежелезобетонных ПС и принципы их конструирования в работе предлагается рассматривать исходя из критерия минимизации трудоемкости работ по созданию предварительного напряжения бетона, рассматривая применение заранее изготовленных предварительно-напряженных железобетонных брусков из высокопрочного бетона классов по прочности на сжатие не менее В50. В этом случае, в зависимости от длины перекрываемых пролетов, предварительно назначается толщина плиты, например, 240 мм и длина предварительно-напряженных брусков, которая принимается равной половине длины перекрываемых пролетов. Учитывая незначительные размеры поперечного сечения железобетонных брусков их предварительное обжатие рекомендуется производить отдельными семипроволочными канатами К-7 при механическом способе натяжения или высокопрочной стержневой арматурой при электротермическом способе натяжения арматуры в условиях строительной площадки на специальных стендах. В целях повышения эффективности предварительного обжатия брусков их конструктивное армирование выполняется в пределах ядра сечения отдельными пространственными каркасами длиной 2—3 м, которые установлены в опалубку с зазором 3—5 мм без установки связевой арматуры. Каркасы выполняются из проволочной арматуры класса Вр-I диаметром 4—5 мм. Для обеспечения трещиностойкости брусков на концевых участках применяется сетчатое армирование с ячейкой 30х30 мм. Демонтаж брусков из опалубки и их монтаж в проектное положение до монтажа верхних сеток армирования плиты выполняется с помощью специальной траверсы с шагом строп 2—3 м. Бруски выполняются модульной длины 3 и 6 м.

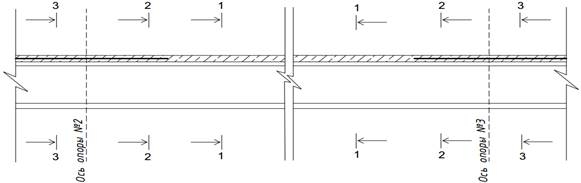

Рисунок 1. Фрагмент продольного сечения сталежелезобетонного моста с предварительно-напряженной плитой ПС

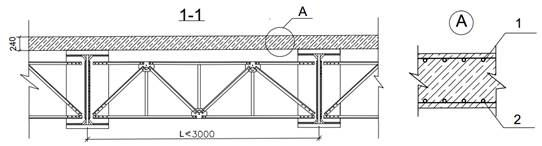

Рисунок 2. Сталежелезобетонное ПС с плитой без предварительного обжатия 1-верхняя сетка армирования плиты ПС; 2-нижняя сетка армирования плиты ПС

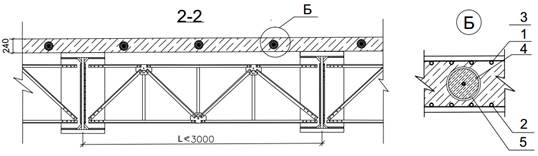

Рисунок 3. Сталежелезобетонное ПС с натяжением арматуры на бетон 1 — верхняя сетка армирования плиты ПС; 2 — нижняя сетка армирования плиты ПС; 3 — напрягаемая арматура; 4 — высокомарочный цементный раствор; 5 — металлическая гофрированная труба

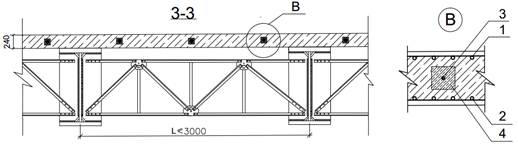

Рисунок 4. Сталежелезобетонное ПС с предварительно напряженными железобетонными брусками. 1 — верхняя сетка армирования плиты ПС; 2 — нижняя сетка армирования плиты ПС; 3 — напрягаемая арматура; 4 — предварительно напряженный железобетонный брус
Предлагаемая конструкция сборно-монолитной плиты сталежелезобетонного ПС рекомендуется для ее применения при строительстве средних и больших мостов при пролетах 18 м и более, где в качестве главных балок могут применяться прокатные и сварные двутавровые балки. Такое конструктивное решение ПС позволит значительно снизить трудоемкость возведения моста и сократить сроки его строительства.
Список литературы:
1.Инженерные сооружения в транспортном строительстве. Кн. 1: учебник для студ. высш. учебн. заведений/ П.М. Саламахин, Л.В. Маковский, В.И. Попов и др./ под ред П.М. Саламахина. М.: Издательский центр «Академия», 2007. — 352 с.
2.Мурашев В.И., Сигалов Э.Е., Байков В.Н. Железобетонные конструкции. Общий курс. /Под редакцией д.т.н, проф. Пастернака П.Л., Государственное издательство литературы по строительству, архитектуре и строительным материалам. М., 1962. — 660 с.
