АСИМПТОТИЧЕСКОЕ  ПОВЕДЕНИЕ  СТАЦИОНАРНОГО  РАСПРЕДЕЛЕНИЯ  СМО  С  БОЛЬШИМ  ОБЪЕМОМ  БУФЕРА

Бойченко  Станислав  Борисович

студент  4  курса,  институт  телекоммуникационных  систем  НТУУ  «КПИ»,  Украина,  г.  Киев

E-mail:  stas 123123@gmail.com

Пилипенко  Андрей  Юрьевич

научный  руководитель,  д-р  физ.-мат.  наук,  проф.  ИТС  НТУУ  «КПИ»,  Украина,  г.  Киев

Все  процессы  в  реальном  мире  можно  так  или  иначе  представить  в  виде  математических  моделей.  Особняком  стоят  модели  систем  массового  обслуживания.  Почти  всё  ТК  оборудование  является  СМО  (сервера,  коммутаторы,  маршрутизаторы),  на  чей  вход  подаётся  заявка/пакет/набор  данных,  которые  обрабатываются  и  идут  на  выход.  Одним  из  важнейших  вопросов:  при  каких  условиях  произойдёт  отказ  оборудования?  Когда  нужно  включить  дублирующий  сервер?  Или  когда  мощностей  оборудования  слишком  много?

Далее  будем  рассматривать  систему  ,  как  одну  из  самых  интересных  с  точки  зрения  практики.  То  есть,  количество  заявок  в  системе  в  один  момент  может  либо  увеличиться  на  величину  от  1  до  Х,  либо  уменьшиться  на  величину  от  1  до  Y,  либо  не  измениться.  Теперь  ограничим  буфер,  т.  е.  максимальное  количество  заявок,  неким  числом  N,  которое  будет  гораздо  больше  X  или  Y.  Теперь  интересно,  как  же  всё-таки  зависит  вероятность  отказа  системы  от  X,Y,N.

Данную  систему  можно  представить  в  виде  цепи  Маркова,  где  каждому  состоянию  будет  соответствовать  количество  заявок  в  системе  (от  1  до  N),  а    —  вероятности  перехода,  соответствующие  определённому  количеству  (в  индексе)  обработанных  (отрицательные  индексы)  или  полученных  заявок  (положительные  индексы)  [3].

Если  система  имеет  стационарное  распределение,  то  имеем  рекуррентное  уравнение

Далее,  записав  для  него  характеристическое,  найдём  параметры  λ.  Известно,  что  их  количество  меньше  количества  вероятностей  перехода  на  1,  и  один  из  этих  параметров  равен  единице.  Получим

где  A  —  неизвестные  константы  [1]  Для  их  нахождения  можно  составить  систему  уравнений.  Для  этого  в  соотношение  (1)  подставим  (2)  и  запишем  уравнения  для  первых  X  и  последних  Y  вероятностей,  т.  е.  для  таких,  которые  не  вписываются  в  общую  «схему»  рекуррентных  уравнений  для  данной  системы  в  том  смысле,  что  в  них  будут  отсутствовать  часть  слагаемых:

(3)

Эти  уравнения  будут  линейно  зависимые,  поэтому  воспользуемся  известным  тождеством  [2]

И  заменим  на  него  последнее  уравнение  в  системе:

(5)

Далее,  путем  математических  преобразований,  данную  систему  можно  записать  в  матричном  виде  так:

(6)

Видно,  что  решение  зависит  от  N,  соответственно  и  распределение  будет  зависеть  от  него.  Для  того,  чтобы  проверить  как  именно,  исследуем  данную  зависимость  с  помощью  пакета  MathCad.  Просто  записываем  данные  формулы,  как  функции  от  N  и  выводим  графики  зависимости  коэффициентов  от  N.

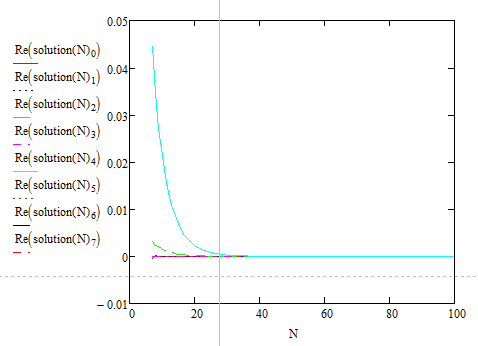

Например,  при  ,  где  0,16  соответствует  ,  а  0,05  и  0,1  -    и    соответственно,  получим  (рис.  1).

Рисунок  1.  Коэффициенты  А

Замечание:  при  решении  характеристического  уравнения  могут  получиться  комплексные  комплексно  сопряженные  корни.  Соответствующие  им  коэффициенты  также  будут  комплексно  сопряженными.  Но  вероятности  не  будут  комплексными,  т.  к.  мнимые  части  сократятся;  и  как  видно  из  графиков,  больший  «вес»  имеет  коэффициент  чисто  действительный.

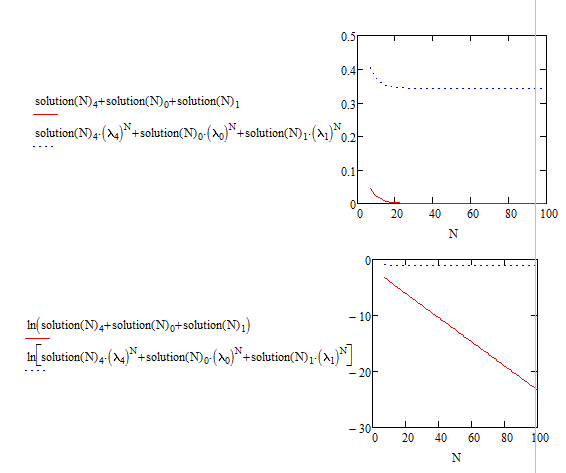

На  «концах  цепи»  получим  (рис.  2)

Рисунок  2.    и  ,  а  также  их  логарифмы,  в  зависимости  от  объема  буфера

Где  head  и  tail  —    и    соответственно.  Что  интересно,  если  «отбросить»  из  формулы  (2)  все  слагаемые,  кроме  того,  что  соответствует  |λ|>1  (рис.  3):

Рисунок  3.  Упрощённое  представление  π ₀  и  π_N

Видно,  что  скорость  изменения  обоих  параметров  соответствует  приведенным  суммам.

Далее,  путем  вариации  входных  значений,  можно  получить  такие  выводы:

1.  Стационарное  распределение  количества  заявок  в  системе  практически  не  зависит  от  объема  буфера:  на  одном  конце  оно  постоянное,  на  другом  —  стремится  к  нулю  как  константа  в  степени  объема  буфера.

2.  Распределение  симметрично  для  различных  мат.  ожиданий  приходящих  заявок,  т.  е.  при  отрицательном  (обрабатывается  больше,  чем  приходит)  —  то  буфер  простаивает,  и  наоборот  —  при  положительном  —  заполнен  с  большей  вероятностью

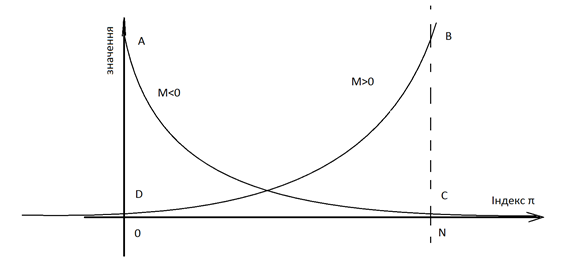

Рисунок  4.  Распределение  значений  π_і  для  случаев  з  положительным  и  отрицательным  математическим  ожиданием

3.  Из  предыдущего  пункта,  можно  сказать,  что  для  реальных  систем,  где  нагрузка  варьируется,  можно  подобрать  интенсивность  обработки  и  объем  буфера  (можно  даже  динамически)  таким  образом,  чтоб  обеспечить  требуемый  уровень  отказоустойчивости  системы.

Список  литературы:

1.Бочарова  И.Е.  Решение  рекуррентных  уравнений//  Конспект  лекций  по  курсу  “Базовые  алгоритмы  обработки  информации”.  —  2009.  —  [Электронный  ресурс]  —  Режим  доступа.  —  URL:  http://k14.spb.ru/cm/uploads/105/014  (дата  обращения  12.06.14).

2.Тихонов  В.,  Бакаев  Ю.  Статистическая  теория  радиотехнических  устройств.  М.:  ВВИО,  1978.

3.Adan  I.,  Resing  J.  Queueing  Theory:  Ivo  Adan  and  Jacques  Resing.  Eindhoven  University  of  Technology.  Department  of  Mathematics  and  Computing  Science,  2001.
