АВТОМАТИЗАЦИЯ РАЗРАБОТКИ ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ ДЛЯ ОБРАБОТКИ ДЕТАЛИ НА ОБОРУДОВАНИИ С ПРОГРАММНЫМ УПРАВЛЕНИЕМ

Сидоров Илья Алексеевич

студент Карачевского филиала Орловского государственного университета им. И.С.Тургенева,

г. Карачев

Грибачев Денис Сергеевич

студент Карачевского филиала Орловского государственного университета им. И.С.Тургенева,

г. Карачев

Матвеев Николай Николаевич

студент Карачевского филиала Орловского государственного университета им. И.С.Тургенева,

г. Карачев

Селезнев Владимир Аркадьевич

научный руководитель,

преподаватель Карачевского ОГУ им. И.С.Тургенева, г. Карачев

Проект разработан для реализации в условиях производства Карачевского завода «Электродеталь» при изготовлении деталей для штампов и пресс-форм. В конструкторском отделе предприятия разрабатываются конструкции изделий в графическом редакторе программы SolidWorks. Это решение продиктовано тем, что партнеры предприятия используют эту систему в своей работе. Заполнение технологической документации для изготовления деталей на оборудовании с программным управлением в технологическом отделе предприятия выполняется технологами вручную. Препятствием для автоматизации оформления технологической документации в соответствии с ЕСТД являлось то, что в имеющейся версии системы SolidWorks на предприятии отсутствовала такая возможность.

Для решения этой проблемы, для автоматизированного заполнения технологической документации при подготовке производства изготовления деталей штампов и прессформ на оборудовании с программным управлением, мы предложили использовать интегрированную конструкторско-технологическую систему ADEM CAD/CAM/CAPP (версия 9.05) с возможностью экспорта конструкторских разработок выполненных в различных графических редакторах, в том числе и в SolidWorks [1, 2].

Структура конструкторско-технологической подготовки производства деталей штампов и пресс-форм в условиях Карачевского завода «Электродеталь» при изготовлении деталей для штампов и пресс-форм на оборудовании с программным управлением выглядит следующим образом;

- разработка конструкторской документации в графическом редакторе программы SolidWorks конструкторском отделе предприятия;

- экспорт конструкторских разработок в цифровом формате в локальную сеть технологического отдела;

- внедрение выполненной конструкторской разработки  в графическом редакторе программы SolidWorks, через соответствующий пост-процессор, в конструкторский модуль системы ADEM CAD;

- проверка соответствия линейных параметров внедренного изображения и его редактирование для выполнения дальнейших технологических операций;

- разработка маршрутного технологического процесса изготовления детали в технологическом модуле программы ADEM CAPP с подбором оборудования из базы данных системы;

- разработка операционного технологического процесса (в данном случае на фрезерную операцию) с подбором режущего инструмента, приспособлений из баз данных программы;

- разработка управляющей программы в модуле программы ADEM CAМ для оборудования с программным управлением, проверка разработанной программы на соответствие заданию на «аниматоре» системы, расчет режимов резания и норм времени;

- согласование и утверждение разработанной документации для дальнейшего использования в инструментальном цехе предприятия;

- установка разработанной управляющей программы, через соответствующий постпроцессор, на оборудование [3].

Пример реализации проекта при изготовлении детали «Диафрагма» на оборудовании с программным управлением приведен на рисунках ниже.

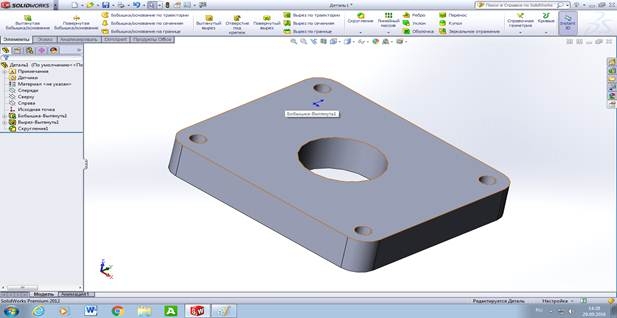

Рисунок 1. 3D модель детали в формате SolidWorks

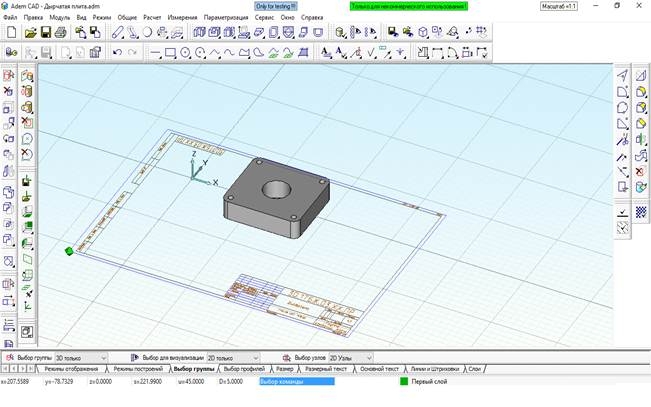

Рисунок 2. 3D модель экспортированная из SolidWorks в ADEM

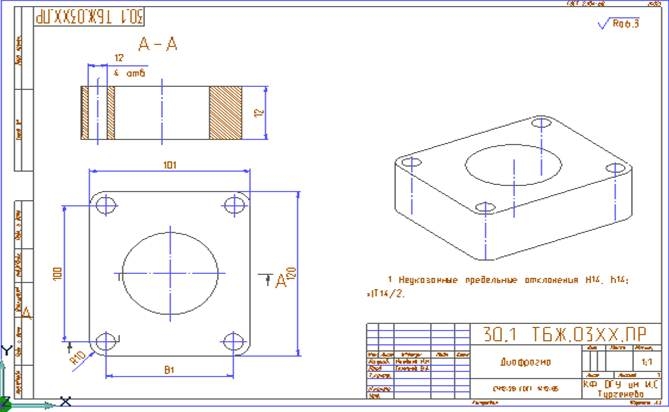

Рисунок 3. Чертёжный вид и аксонометрические виды детали в модуле ADAM CAD

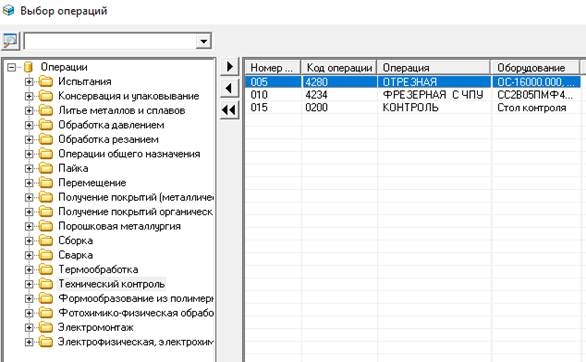

Рисунок 4. Разработка маршрутного тех.процесса

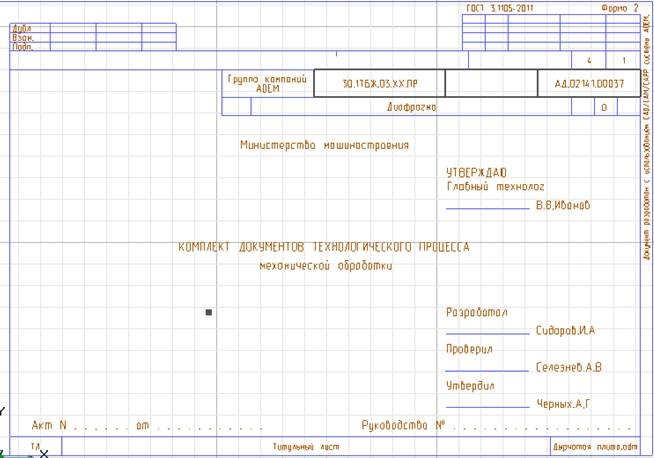

Рисунок 5. Титульный лист операционного тех. процесс

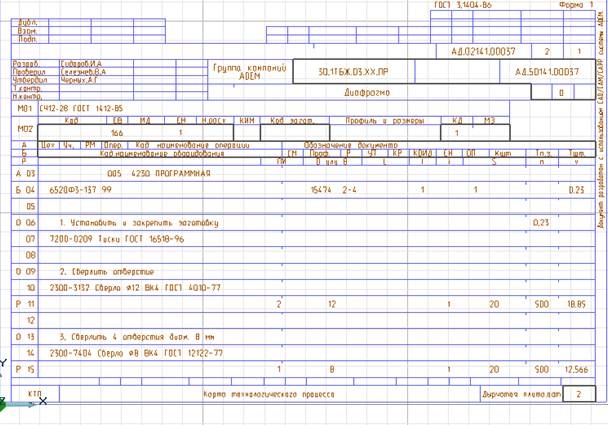

Рисунок 6. Последующие листы операционного технологического процесса

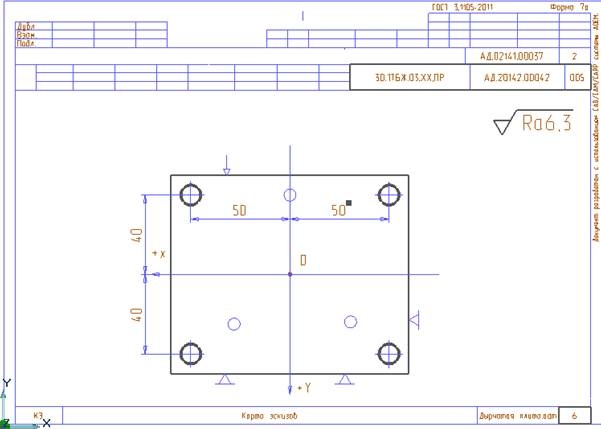

Рисунок 7. Лист карты эскизов операционного технологического процесса

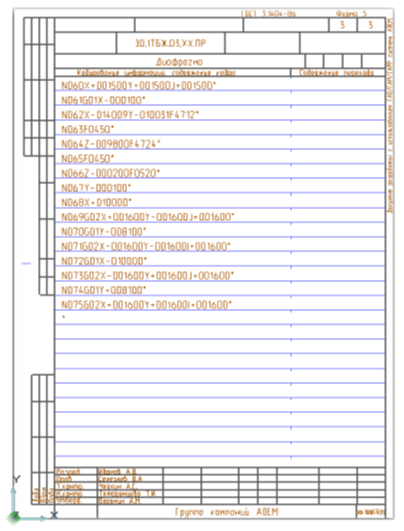

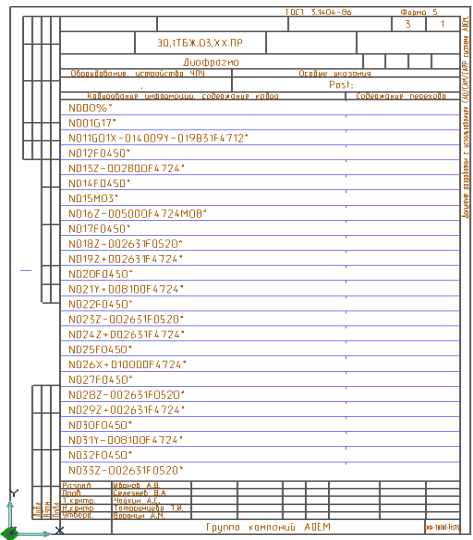

Рисунок 8. Распечатка управляющей программы для станка с ЧПУ



Список литературы:

  1. Методические материалы [электронный ресурс] - Режим доступа. - URL:http://www.adem.ru/forstudy/materials/ (дата обращения 24.10.2016)
  2. Селезнев В.А. Интегрированные компьютерные конструкторско-технологические CAD/CAM системы в подготовке квалифицированных рабочих. Информационные технологии в проектировании и производстве. 2012. №2. С. 36-40.
  3. Селезнев В. А.  Компьютерная графика: учебник и практикум для академического бакалавриата / В. А. Селезнев, С. А. Дмитроченко. — 2-е изд., испр. и доп. — М.: Издательство Юрайт, 2016. — 228 с. — (Бакалавр. Академический курс). — ISBN 978-5-9916-8821-5.
