ОПЫТ ПРИМЕНЕНИЯ ФИЛЬТРА ФСГЩ НА ВЫНГАПУРОВСКОМ МЕСТОРОЖДЕНИИ

При добыче нефти насосным способом одним из осложняющих факторов является засорение механическими примесями (проппант, песок и т.п.) рабочих органов УЭЦН (установка электроцентробежного насоса), при этом снижается межремонтный период работы скважины, а значит, уменьшается рентабельность добычи нефти. Механические примеси как осложняющий фактор эксплуатации всего скважинного оборудования при механизированной добыче нефти оказывает не последнее двоякое пагубное воздействие. Во-первых, это отказы ГНО «по засорению». Во-вторых, износ как собственно ГНО, так и всего, что его окружает в скважине [2, с. 44].

Во-первых, механические примеси засоряют рабочие органы ЭЦН, что приводит к заклиниванию, слому валу, нередки случаи снижения притока и как следствие переход на периодический режим эксплуатации. Во-вторых, погружное оборудование подвергается сильному износу, что может привести к полному выходу из строя торцевые поверхности рабочих колес, текстолитовые шайб, то есть в десятки раз снижается ресурс работы насоса. При этом происходит вибрация УЭЦН, увеличивается вероятность пропуска торцевых уплотнений, что приводит к замыканию обмотки и отказу погружного электродвигателя, при сильной вибрации нередки случаи полетов УЭЦН.

Рисунок 1. Засорение механическими примесями приемной сетки ЭЦН (пропант+песок).

Одним из способов борьбы с повышенным концентрацией твердых частиц является спуск УЭЦН с ФСГЩ (фильтр скважинный гравитационно-щелевой).

Устанавливается на основание ПЭД с помощью узла уплотнения. ФСГЩ содержит щелевой фильтр, на байпасной линии которого вместо предохранительного клапана размещен сепаратор гидроциклонного типа. Геометрические параметры щелевого фильтра и сепаратора выбираются из условия кратного превышения гидравлического сопротивления второго над первым. Таким образом обеспечивается фильтрация скважинной жидкости преимущественно через щелевой фильтр, а при засорении щелей механическими примесями и отложениями солей - её движение и очистка через сепаратор [1].

В настоящее время на фонде Вынгапуровского месторождения активно проводится внедрение ФСГЩ. Опыт показал эффективность внедрения:

Таблица 1.

Наработка на отказ механизированного фонда, оборудованного ФСГЩ

Основные особенности и преимущества ФСГЩ:

1). Сочетание механической фильтрации с очисткой в поле центробежных сил;

2). Гидроциклонный сепаратор заменяет предохранительный клапан на байпасной линии щелевого фильтра – продление периода работы установки;

3). Сбор песка на щелевом экране, в контейнере или сброс через хвостовик в зумпф скважины [1].

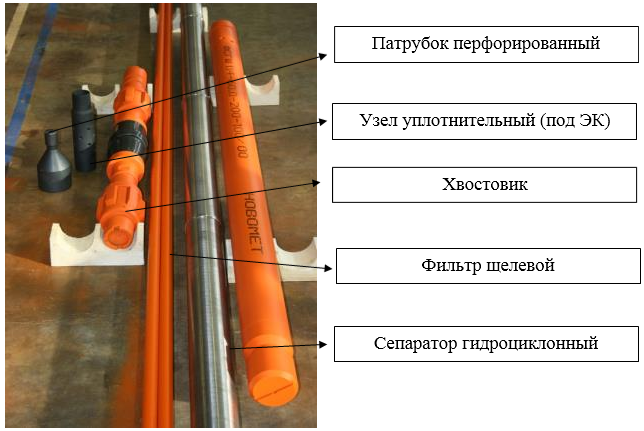

Рисунок 2. Модификация ФСГЩ.

Характеристики:

•  рейтинг фильтрации:  100, 200 мкм;
•  пропускная способность:     100, 200, 300 и  700 м³/сут;
•  диаметр узла уплотнения:   для колонн  146, 168, 178 мм;
•  длина с хвостовиком: до 55 м;
•  вес:            до 434 кг.

На данный момент с ФСГЩ работает более 30 скважин. Внедрение фильтров ФСГЩ показало свою эффективность. Использование такой защиты, в свою очередь, привело к снижению на 32% количества отказов оборудования по причине засорения механическими примесями. Также рекомендуются следующие основные способы борьбы с механическими примесями:

− очистка НКТ, в процессе ремонта, от коррозии, песка, солей;

– установка шламоуловителей на приеме УЭЦН (обязательно для скважин, вводимых в эксплуатацию, после ГРП);

− применение жидкостей глушения, очищенных от механических примесей;

- применение износостойкого оборудования (для скважин с содержанием КВЧ более 500 мг/л).

А также рекомендуется проведение таких мероприятий, как отбивка забоя (нормализация забоя при надобности).
