ПРОЕКТИРОВАНИЕ  МУЛЬТИКОМФОРТНОГО  ДОМА  ISOVER.  КВАРТАЛ  GLUCKSTEIN  —  РЕКОНСТРУКЦИЯ  И  РАЗВИТИЕ


Моисеева  Александра  Владимировна


магистрант  2  курса,  кафедра  архитектурного  проектирования,  ТГАСУ,  РФ,  г.  Томск


E-mail:  moiseeva.aleks@yandex.ru


Крюкова  Юлия  Евгеньевна


магистрант  2  курса,  кафедра  теории  и  истории  архитектуры,  ТГАСУ,  РФ,  г.  Томск


E-mail


Стахеев  Олег  Васильевич


научный  руководитель,  член  Союза  архитекторов  России,  канд.  архитектуры,  доцент  ТГАСУ,  РФ,  г.  Томск





Авторская  концепция  реконструкции  и  развития  территории  квартала  GLUCKSTEIN  формировалась  и  реализовывалась  в  рамках  международного  студенческого  конкурса  ISOVER  Multi-Comfort  House  2013.  Территория  для  проектирования  выбрана  в  старом  немецком  городе  Манхайм.  Участок  осложнен  следующими  существующими  факторами:  наличием  вблизи  железной  дороги  и  крупных  транспортных  магистралей,  а  также  размещением  высокоплотной  жилой  и  общественной  застройкой  (Рис.  1).


Опираясь  на  перспективную  схему  транспортного  и  функционального  зонирования,  существующей  застройки  и  условиями  конкурса,  авторы  предлагают  концепцию  развития  данной  территории.  (Рис  2;  а,  б).


В  генеральном  плане  предусмотрено  запроектировать  3  жилых  дома  средней  этажности  и  реконструировать  два  исторических  здания  в  зоне  «А».  В  зоне  «В»  размещается  офисный  центр  с  двумя  жилыми  зданиями,  которые  несут  функцию  временного  проживания.  В  зоне  «А»  остаются  два  исторических  здания,  которые  по  проекту  будут  преобразованы  в  Музей  старых  автомобилей  и  Музей  технического  творчества.  Такое  преобразование  внесет  в  эту  территорию  особую  привлекательность.  Авторы  оставляют  открытой  зону  размещения  исторических  зданий  для  того,  что  бы  их  обзор  был  максимальным.  Предполагаемая  инверсионная  кровля  увеличивает  дополнительное  количество  зелённых  площадей  на  данной  площадке  (Рис.  3).

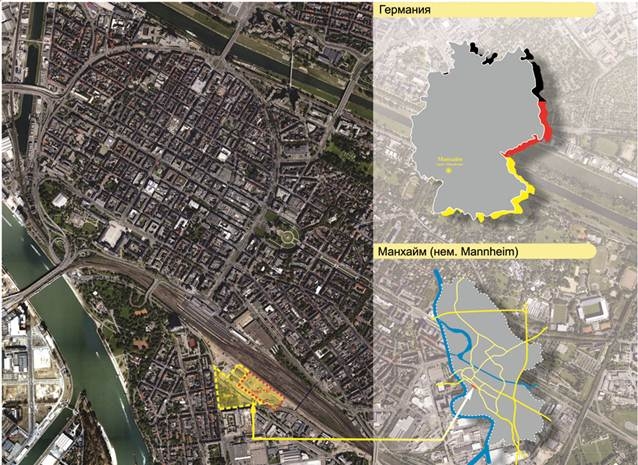

Рисунок  1.  Ситуационная  схема  города  Манхайм  в  Германии

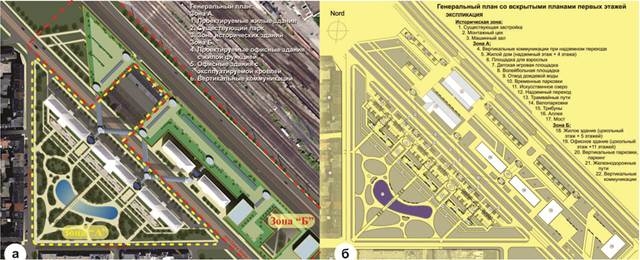

Рисунок  2.  а)  Генеральный  план  с  указанием  зон  «А»  и  «Б»,  б)Генеральный  план

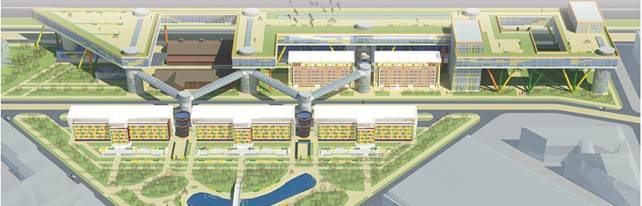

Рисунок  3.  Перспективное  изображение  (видовая  точка  1)





На  территории  располагаются  три  жилых  дома:  они  запроектированы  как  шумозащитные  здания  с  зелеными  инверсионными  кровлями.  Между  домами  и  существующим  парком  располагается  внутридворовое  пространство,  которое  включает  в  себя  весь  необходимый  набор  площадок:  детских,  игровых,  спортивных,  а  также  зон  для  отдыха  взрослых.  Эти  зоны  плавно  переходят  в  зону  реконструируемого  парка.  Кровли  между  зданиями  объединены  и  имеют  переходы  к  общественному  центру  через  автомагистраль  (Рис.  4).






Рисунок  4.  Перспективное  изображение  (видовая  точка  2)





В  проекте  представлены  планы  эксплуатируемой  кровли  жилого  дома  и  примеры  инверсионной  кровли.  Произведенный  расчет  показывает,  что  даже  при  сохранении  зеленых  наслаждений  в  парке,  а  так  же  при  дополнительных  наслаждениях  общественного  комплекса,  сохраняется  нехватка  зеленых  насаждений.  Поэтому  кровля  пятиэтажного  здания  используется  под  зеленные  насаждения  сезонного  использования  (Рис.  5).

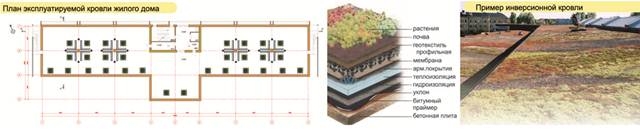

Рисунок  5.  Инверсионная  кровля





Так  же  представлены  функциональное  и  конструктивное  решения  жилого  дома.  В  нем  запроектированы  следующие  типы  квартир:  однокомнатные  квартиры  —  12,  трехкомнатные  квартиры  —  4,  трехкомнатные  квартиры  в  двух  уровнях  —  12.  Трехкомнатные  квартиры  в  двух  уровнях  и  без,  являются  квартирами  повышенной  комфортности,  с  ориентацией  спальных  комнат  на  юго-восток.  Квартиры,  которые  выходят  на  магистраль,  в  первую  очередь  защищены  от  шума  закрытыми  лоджиями,  в  их  состав  входят  помещения  только  части  общих  комнат  и  кухонь  (Рис.  6,  9).


На  первом  этаже  располагается  парковочный  комплекс  для  жителей  данного  дома.  Весь  жилой  комплекс  приспособлен  для  маломобильных  групп  населения.  Со  стороны  активной  транспортной  магистрали  устроены  гостевые  велопарковки  (Рис.  7).

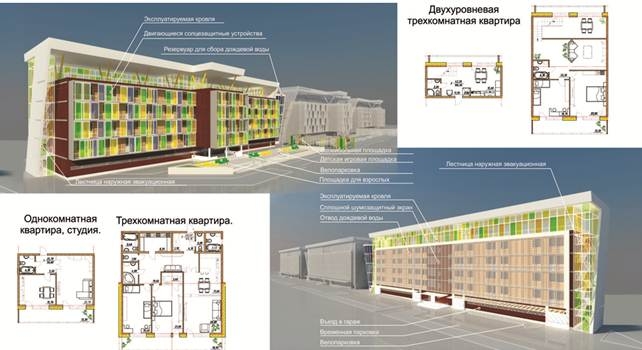

Рисунок  7.  Характеристика  объекта

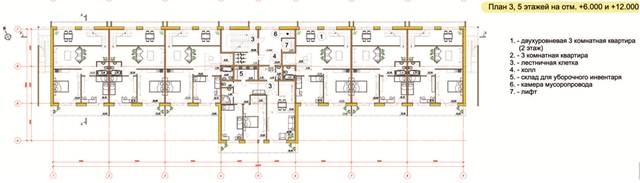

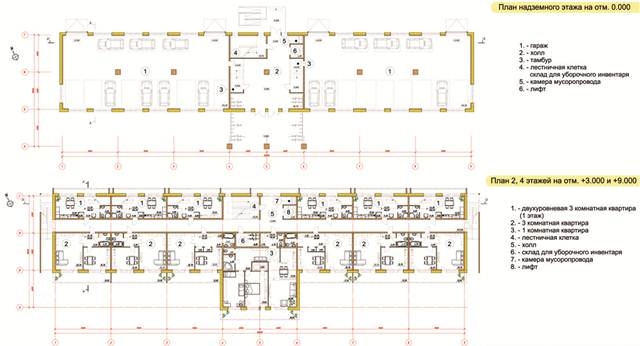

Рисунок  6.  Конструктивные  планы  этажей





Тепловой  контур  пяти  этажного  жилого  дома  был  рассчитан  по  программе  —  ISOVER  Multi-Comfort  House  Designer.  Жилой  дом  спроектирован  как  «Мультикомфортный  дом  ISOVER»,  в  котором  на  отопление  ежегодно  будет  тратиться  менее  15  (кВт*ч)  /м2.  Низкий  расход  энергии  обеспечивается  благодаря  сокращению  теплопотерь  за  счет  применения:


·     массивного  непрерывного  теплоизоляционного  слоя  по  всему  наружному  контуру  здания;


·     герметичной  оболочки  по  внутреннему  контуру  здания;


·     утепленных  оконных  профилей  и  эффективного  остекления;


·     системы  вентиляции  с  рекуперацией  тепла  более  80  %.


Невыполнение,  какого–либо  из  этих  четырех  условий  недопустимо  и  сводит  на  нет  все  условия  по  сокращению  энергопотребления  здания  [2,  с.  6].  Авторский  проект  рассчитан  как  энергоэфективный  класс  здания  с  классом  «А++»,  что  показывает:  спроектированные  здания  соблюдают  все  условия  по  низкому  расходу  энергии  на  отопление  (Рис.  8).

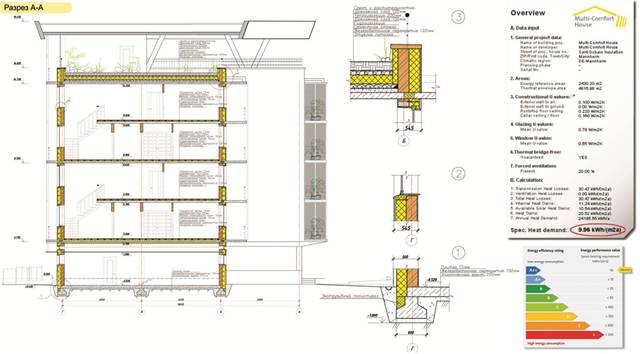

Рисунок  8.  Расчет  жилого  дома  а  программе  ISOVER  Multi-Comfort  Hous  Dtsigner

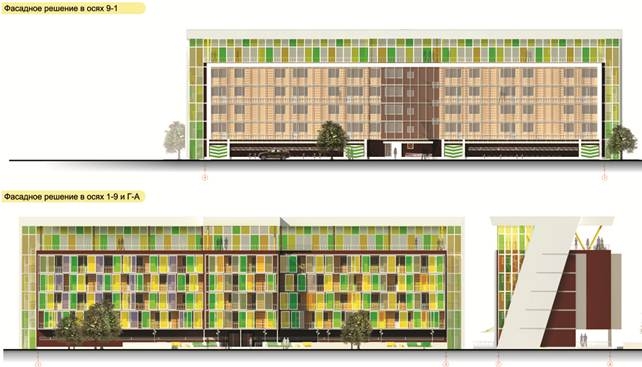

Рисунок  9.  Фасадные  решения





Для  того  что  бы  добиться  дополнительного  привлечения  энергии  и  повысить  комфортность  для  работы  и  проживания  предлагается  внедрить  в  застройку  альтернативные  источники  энергии  окружающей  среды.  В  них  входят:  солнечные  батареи,  солнечные  коллекторы,  система  рекуперации  тепла,  тепловые  насосы,  пневматические  системы  транспортирования  отходов,  использование  дождевой  и  экономия  водопроводной  питьевой  воды,  а  также  использование  биотоплива.  Так  например,  накопление  и  использование  дождевой  воды  происходит  за  счет  установленных  между  домами  резервуаров,  а  для  того  чтобы  использовать  ветер  проходящих  скоростных  поездов  рядом  с  ж/д  магистралью  будут  применены  ветровые  системы  Болотова  (вертикальные  и  горизонтальные  ветряки)  (Рис.  10).

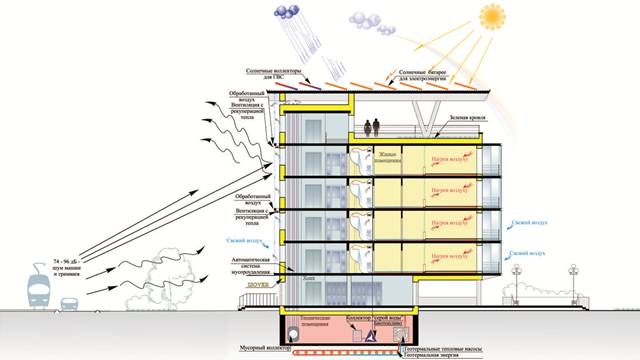

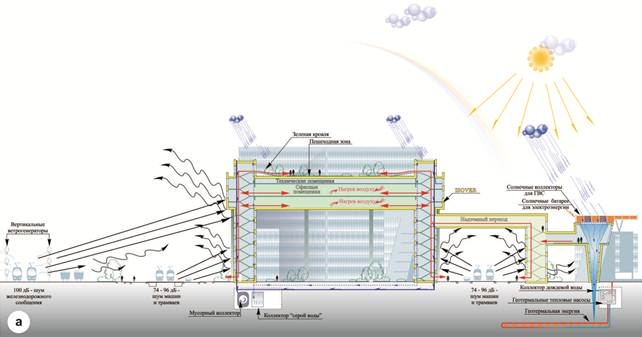

Рисунок  10.  Альтернативные  источники  энергии





Заключение


Одной  из  важных  задач  является  уменьшения  теплопотерь  жилого  дома,  за  счет  современных  конструктивных  и  инженерных  технологий,  таких  как  качественного  и  максимально  эффективного  утепление,  отсутствия  мостиков  холода  в  материалах  и  узлах  примыканий,  контролируемые  вентиляционные  сети  с  помощью  рекуператоров  тепла,  правильной  геометрии  здания,  зонировании,  ориентации  по  сторонам  света.  Применение  в  жилых  домах  альтернативных  источников  энергии,  как  энергия  солнечного  света  и  ветра  используются  для  энергоснабжения  и  нагрева  воды,  геотермальное  тепло  земли  —  для  отопления  и  кондиционирования  зданий,  энергия  воды  или  гидроэнергетическая  для  энергоснабжения,  биоэнергетическая  для  энергоснабжения  и  отопление.


Тема  мультикомфортного  (энергоэффективного)  жилого  дома,  использующего  альтернативные  источники  энергии,  актуальна  не  только  с  точки  зрения  экологичности,  но  и  с  точки  зрения  развития  экологической  архитектуры  жилищного  фонда.


Итогом  послужило  то,  что  данный  проект  стал  одним  из  финалистов  национального  конкурса  ISOVER  –  2013.





Список  литературы:


1.Граник  Ю.Г.  Магай  А.А.  Беляев  В.С.  Конструкции  наружных  ограждений  и  инженерные  системы  в  новых  типах  энергоэффективных  жилых  зданий.  Журнал  «Энергосбережение»  —  №  5.  —  2003.  —  С.  73—75.


2.Мультикомфортный  дом  ISOVER.  Комфорт  и  безопастность  для  окружающей  среды.  Брошюра  компании  SAINT  –  GOBAIN  ISOVER/  2012.  —  С.  11.


3.Рей  Д.,  Макмайкл  Д.  Тепловые  насосы:  Перевод  с  англ.  М.:  Энергоиздат.,  1982.  —  224  с.,  ил.


4.Табунщиков  Ю.А.  Энергетически  пассивный  многоэтажный  жилой  дом.  Журнал  «AВОК»  —  №  1.  —  2013.  —  С.  14—23.


5.Табунщиков  Ю.А.  Бродач  М.М.  Научные  основы  проектирования  энергоэффективных  зданий.  Журнал  «AВОК»  —  №  1.  —  1998.  —  С.  5—13.


6.Шилкин  Н.В.  Пассивные  здания:  возможности  современного  строительства.  Журнал  «Энергосбережение»  —  №  4.  —  2011.  —  С.  34—41.
