РАЗРАБОТКА МОБИЛЬНОГО ПРИЛОЖЕНИЯ ДЛЯ УЧЕТА ПОСЕЩАЕМОСТИ МЕРОПРИЯТИЙ
В рамках разрабатываемого программного обеспечения была выбрана трехуровневая клиент-серверная архитектура. В данной архитектуре сервером считается абстрактная машина в сети, способная получать HTTP-запросы, обрабатывать их и возвращать ответ на запрос. Трехуровневая архитектура предполагает разделение ПО на уровни представления, уровня приложения и уровня данных. Уровень данных обеспечивает хранение информации, уровень приложений обрабатывает логику, а уровень представления являет собой графический интерфейс пользователя (GUI), который взаимодействует с двумя другими уровнями. Эти три уровня являются логическими, а не физическими, и могут работать как на одном физическом сервере, так и на разных машинах [1]. Преимуществами такой архитектуры является возможность распределеннности обработки информации, удобство в обновлении ПО и регламентных работ, а также высокий уровень безотказности. Схема архитектуры разрабатываемой системы представлена на рисунке 1. Рассмотрим компоненты системы по отдельности.

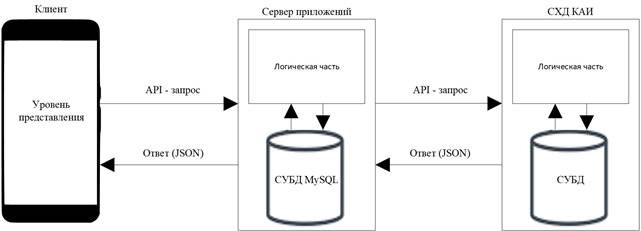

Рисунок 1. Архитектура веб-сервиса поддержки планирования времени
В роли клиента выступает мобильное устройство, с которого отправляются запросы к серверу. Взаимодействие с сервером приложений осуществляется с помощью мобильного приложения на платформе Android, которое при осуществлении получения или передачи данных генерирует соответствующие HTTP-запросы. HTTP определяет множество методов запроса, каждый из которых имеет свою семантику и указывает на выполняемое действие для ресурса [2]. Логика работы мобильного клиента реализована на языке Java. За оформление пользовательского интерфейса отвечают ресурсы, к которым относятся изображения, разметка в формате XML, строки, размеры, цвета, стили. Клиент также имеет свою БД, в которой может хранить информацию для использования в приложении.
СХД КАИ интегрируется с мобильным приложением для учета посещаемости мероприятий, с целью реализации функции авторизации в системе на основе существующих учетных данных студентов университета. Для взаимодействия приложения с СХД КАИ необходимо использовать API сервера, специально реализованное для этих целей в виде ETL-процессов. Для использования данных API на сервере КАИ необходимо наличие ключа безопасности (токена), который можно получить после авторизации на сервере под учетной записью администратора. Для разрабатываемого ПО достаточно использование одного ETL-процесса СХД КАИ, который позволяет идентифицировать студента по его учетным данным, которые выдаются каждому студенту в начале обучения в университете.
Сервер приложений представляет собой удалённый частный сервер на веб-хостинге, состоящий из API, реализованных в виде PHP-скриптов, служащими для взаимодействия с СХД КАИ посредством отправки запросов между клиентом и сервером, и БД на основе MySQL для хранения данных. Сервер приложений содержит данные и функционал для работы приложения – от учётных записей авторизованных пользователей до мероприятий и функционала учёта посещаемости мероприятий пользователями. Сформированная схема базы данных сервера приложений представлена на рисунке 2 в виде ER-модели — модели данных, позволяющей описывать концептуальные схемы предметной области [3].
Основными пользователями системы являются администратор и студент. Администратор должен иметь возможность создавать площадки, мероприятия и иметь доступ к получению отчёта по посещаемости мероприятия. Студент должен иметь возможность авторизации в системе, просмотра площадок, мероприятий, и доступ к функции его обозначения на мероприятии.
Рисунок 2. Схема базы данных сервера приложений в виде ER-модели
