АНАЛИЗ ТЕХНОЛОГИЧЕСКИХ НАРУШЕНИЙ В КАБЕЛЬНЫХ СЕТЯХ 6-10 КВ

ANALYSIS OF TECHNOLOGICAL VIOLATIONS IN CABLE NETWORKS 6-10 kV

Khvorov Alexander

graduate bachelor, power engineering faculty, Moscow Polytechnic University,

Russia, Moscow

АННОТАЦИЯ

Статистика технологических нарушений в кабельных сетях 6-10 кВ, причины и меры по снижению повреждаемости.

ABSTRACT

Statistics of technological violations in cable networks 6-10 kV, causes and measures to reduce damage.

Ключевые слова: технологическое нарушение; кабельные линии; электроснабжение; надежность; снижение повреждаемости.

Keywords: technological violation; cable lines; power supply; reliability, reduction of damage.

Московская область является одним из крупнейших субъектом РФ, на территории которого расположено множество организаций сферы услуг, науки и культуры, предприятий легкой, обрабатывающей и строительной промышленности. Для стабильного развития региона, реализации инвестиционной программы по обновлению изношенных распределительных кабельных сетей, повышения надежности электроснабжения промышленных потребителей и населения было принято решение о консолидации электросетевого имущества путем объединения разрозненных распределительных сетей муниципалитетов под управлением единой сетевой компании.

Объектом исследования в данной статье являются распределительные кабельные линии электропередачи (КЛ) напряжением 6-10 кВ на территории следующих административно территориальных образований Московской области: Егорьевск, Шатура, Рошаль, Павловский Посад, Электросталь, Электрогорск, Орехово-Зуево, Куровское.

На основе рапортов оперативно-диспетчерской службы о технологических нарушениях (ТН), произошедших за период с 01.01.2017 по 31.12.2019 гг., выполнен анализ причин аварийности на КЛ 6-10 кВ и рассмотрены меры по их предупреждению. Всего за указанный период произошло 552 ТН. Из данных статистики видно, что в 2019 году их количество снизилось на 11% по сравнению с периодом 2017 года (рис. 1).

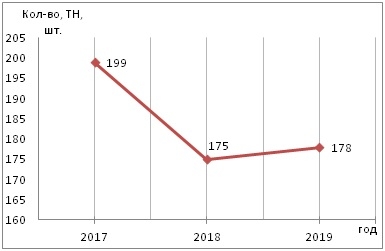

Рисунок 1. График изменения количества ТН за рассматриваемый период

В 2019 году благодаря введенной в промышленную эксплуатацию автоматизированной системы управления распределительными сетями «Модус» повысилась оперативность реагирования на аварии оперативно-диспетчерского персонала и, как следствие, среднее время восстановления электроснабжения потребителей сократилось до 1 часа 2 минут. В 2017 году этот показатель составлял 1 час 17 минут. Около 8 % всех произошедших за рассматриваемый период ТН не приводили к нарушению электроснабжения потребителей, что обусловлено наличием и успешной работой АВР.

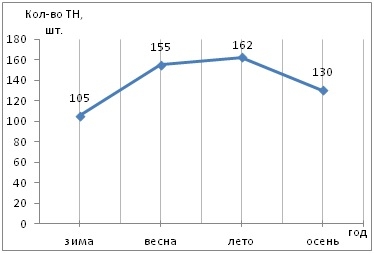

Рисунок 2. Количество ТН за рассматриваемый период по временам года

Распределение ТН на КЛ 6-10 кВ по временам года дает следующую картину: зима - 19%, весна - 28%, лето - 30%, осень - 23 % (рис. 2).

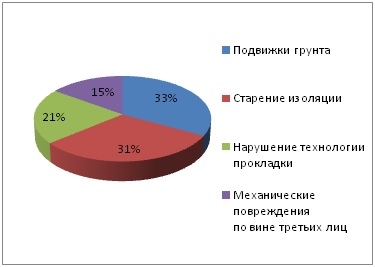

Рисунок 3. Классификация ТН за рассматриваемый период

В результате анализа причин ТН (рис.3), установлено, что наибольшее количество повреждений КЛ 6-10 кВ происходит вследствие подвижек грунта - 33% и старения изоляции - 31%. Количество ТН по причине нарушения технологии при прокладке - 21 %, из-за механических повреждений - 15%.

По временам года больше всего ТН происходили весной (28%), в период начала подвижек грунта, и летом (30%), в период большого количества механических повреждений КЛ вследствие проведения активных строительных и земляных работ сторонними организациями (рис. 2).

Снижение повреждаемости за рассматриваемый период (рис.1) связано с принятием единой технической политики компании к требованиям, предъявляемым при новой прокладке и ремонтно-эксплуатационном обслуживании кабельных сетей 6-10 кВ.

Для снижения ТН на КЛ 6-10 кВ рекомендованы следующие мероприятия:

• замена физически изношенных, часто повреждающихся участков кабельных сетей с бумажной маслопропитанной изоляцией и прокладка новых кабелей с изоляцией из сшитого полиэтилена;
• особый контроль при осмотре трасс кабельных сетей (ТКС) в весенний период в части проседания (провалов) грунта и наличия несанкционированных объектов на ТКС;
• взаимодействие с администрацией муниципалитетов по вопросу информирования, надзора и контроля за сторонними организациями, выполняющими строительные и земляные работы на территории муниципальных образований;
• выполнение требований нормативно-технических документов при прокладке кабельных сетей подрядными организациями;
• применение современных методов диагностики КЛ 6-10 кВ [1, с. 118-120].

Список литературы:

1. Сазыкин В.Г., Кудряков А.Г., Николаев А.М. Организация технического диагностирования силовых кабелей неразрушающими методами // Материалы V межд. научно-практ. конф. — 2014. — С. 118–120.
