ИМИТАЦИОННАЯ МОДЕЛЬ ПРОТИВОПОМПАЖНОЙ СИСТЕМЫ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ ЛЕТАТЕЛЬНОГО АППАРАТА
Помпаж газотурбинного двигателя – это представляющий значительные затруднения при рассмотрении многофакторный процесс, опасный для летательного аппарата. Явление помпажа развивается вследствие потери газодинамической устойчивости двигателя и сопровождается его сильными низкочастотными колебаниями, повышением температуры в двигателе и падением его тяги. Таким образом последствиями помпажа могут быть пожар, температурное или механическое повреждение авиадвигателя, и даже катастрофические последствия.
В настоящей работе для ликвидации помпажа и выведения двигателя на расчётный режим работы, учитывая сложность исследования и изучения рассматриваемой проблемы этого многофакторного процесса, для предотвращения наступления его негативных последствий, будет рассмотрена система стабилизации частоты вращения ротора, анализирующая превышение температуры за турбиной ТРД (Т4), так как повышение температуры за турбиной выше расчётных значений является одним из факторов наличия помпажа [1, 2].
Структурные схемы управления частотой вращения вала в двигателе по оборотам и температуре показаны на рисунках 1 и 2 соответственно. Их совместная работа возможна при объединении в систему управления частотой вращения вала двигателя, приведённую на рисунке 3.

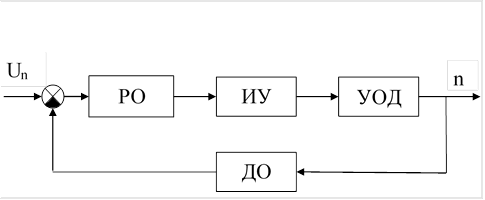

Рисунок 1. Структурная схема управления по оборотам где РО – регулятор оборотов, ИУ – исполнительное устройство, УОД – управление оборотами двигателя, ДО – датчик оборотов
Продвигаясь далее стоит сказать, что нашей задачей является обеспечить работоспособность этой системы в условиях возникновения явления помпаж.

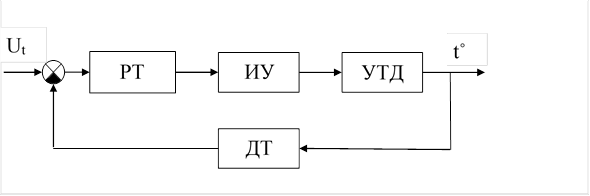

Рисунок 2. Структурная схема управления по температуре, где РТ – регулятор температуры, ИУ – исполнительное устройство, УТД – управление температурой двигателя, ДТ – датчик температуры

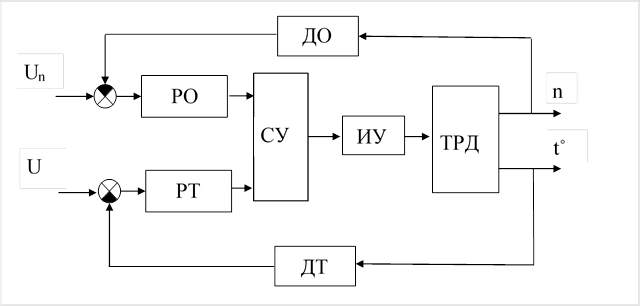

Рисунок 3. Структурная схема стабилизации частоты вращения, анализирующая изменения температуры, где РО – регулятор оборотов, ИУ – исполнительное устройство, УОД – управление оборотами двигателя, ДО – датчик оборотов, РТ – регулятор температуры, ИУ – исполнительное устройство, УТД – управление температурой двигателя, ДТ – датчик температуры, СУ – сравнительное устройство
В состав системы размещено сравнительное устройство, задача которого заключается в выборе той системы, которой будет передано управление в текущий момент времени, в зависимости от действительной температуры за турбиной ТРД. Это устройство сравнивает сигнал управления по температуре с заранее заданной уставкой и, при превышении этой уставки, переключает управление частотой вращения вала с канала управления по оборотам двигателя двигателя на канал управления по температуре двигателя, чтобы вернуть двигатель на расчётный режим его работы. Когда сигнал управления по температуре возвращается к значению ниже заданной уставки, управление возвращается каналу управления по оборотам двигателя. Далее мы смоделируем это устройство в программном пакете Matlab simulink и проследим успешность его работы и реализации подобной системы, в целом.
Корректировка температуры в приведённой системе осуществляется через коррекцию задающего воздействия, которое поступает на исполнительное устройство двигателя. В режиме работы по каналу оборотов канал температуры отключается и не мешает обычной работе системы.
Моделирование и исследование системы в MATLAB SIMULINK
При моделировании системы для её исследования, необходимо сформулировать математическую модель её основных элементов.
1. Передаточная функция двигателя по каналу частоты вращения вала низкого давления, с учётом сведений, приведённых в литературе [2]
(1)
где - коэффициенты усиления двигателя и регулятора; постоянные времени двигателя и регулятора.
Рассмотренный материал предлагает математическое описание двухвального ТРД (одновальный допускается описывать, с помощью передаточной функции канала частоты низкого давления). Поэтому далее будет использована именно эта функция.
2. Передаточная функция одновального ТРД по каналу температуры [2]
3. Передаточная функции датчиков , , [2].
Полученные имитационные модели, которые использовались для исследования работы каналов поддержки оборотов и температуры, показаны на рисунках 4 и 5. В качестве регуляторов задающего воздействия, подающегося на исполнительное устройство используются ПИД-регуляторы, коэффициенты которых были получены с помощью библиотеки Simulink Design Optimization, блока Signal Constraint, обеспечивающего подбор коэффициентов ПИД-регулятора, в зависимости от выбранного желаемого коридора возможных случаев системы.

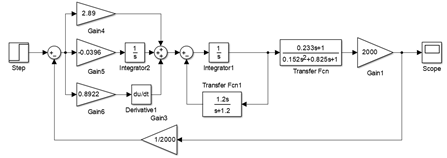

Рисунок 4. Имитационная модель канала поддержки оборотов

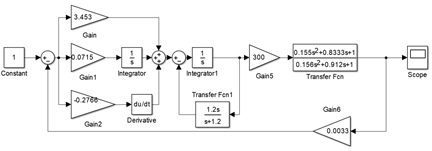

Рисунок 5. Имитационная модель канала поддержки температуры
Далее показана комбинированная система, содержащая канал измерения температуры и оборотов.

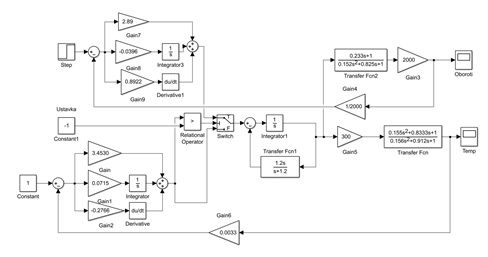

Рисунок 6. Комбинированная система противодействия помпажным вибрациям
Вывод
Проведённые на имитационной модели исследования свидетельствуют о работоспособности предложенной системы противодействия явлению помпажа в газотурбинном двигателе летательного аппарата.
Список литературы:
- Синяков А.Н., Шаймарданов Ф.А. – Системы автоматического управления летательными аппаратами и их силовыми установками: Учебник для студентов высших технических учебных заведений. – М.: Машиностроение, 1991. – 320 с.
- Котовский В.Н., Комов А.А. Теория авиационных двигателей: учебное пособие (конспект лекций). – М.: МГТУ ГА, 2013. – Ч. 1. – 108 с.
- Нечаев Ю.Н., Федоров Р.М. – Теория авиационных газотурбинных двигателей. Часть 1. 1977 г. – М.: Машиностроение, 1977. — 312 с.
- А. В. Рудаченко, Н.В. Чухарева, С. С. Байкин – Газотурбинные установки: учебное пособие – Томск: Издательство Томского политехнического университета, 2008. – 139 с.
