ПРОБЛЕМЫ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ В ЖИЛЫХ ЗДАНИЯХ

Микроклимат в жилых зданиях оказывает существенное влияние на самочувствие людей находящихся в этом здании. Повышенная влажность или не соответствие нормативной внутренней температуре могут повлечь за собой простудные и другие заболевания.

Повсеместное применение оконных блоков из ПВХ повысило теплотехнические свойства ограждающих конструкций, но ухудшило микроклимат в помещениях засчет отсутствия естественной циркуляции воздуха.

Параметры микроклимата регламентируются ГОСТ 30494-2011 Здания жилые и общественные. Опираясь на этот нормативный документ принимаем в жилых помещениях температуру не ниже 20 градусов, а в кухнях и уборных не ниже 18 градусов. [1] Также необходимо предусмотреть минимальную однократную частоту воздухообмена в жилых помещениях минимум 0,2 кратность из других помещений. В том числе в кухнях и других помещениях, где выделяются неприятные запахи или вредные вещества необходимо предусмотреть отдельную систему вытяжной вентиляции, воздух их которой должен удалятся непосредственно наружу, не попадая в другие помещения и вентиляционные каналы.

Объём удаляемого воздуха из кухни принимается около 60 м³/ч, а из уборной не менее 25 м³/ч. В жилых комнатах можно предусматривать от 3 м³/ч на 1 м² помещения до 30 м³/ч на одного жильца. [2] И тот и другой способ расчета будет верным.

Схема воздухообмена в жилых помещениях в советский период была построена следующим образом: засчет открытых форточек и фрамуг в жилые помещения проникал приточный воздух, а в удаления уходящего воздуха осуществлялось через вентиляционные каналы в кухне и уборной. [5].

В качестве самой конструкции вытяжной вентиляционной системы применялась вентиляция с индивидуальными каналами от вытяжной решетки в каждой квартире, которые либо соединялись с единым вытяжным каналом, либо были соединены со сборным коробом. Сборный короб мог быть выполнен в нескольких вариантах, как горизонтальный, так и вертикальный. Выбор конструкции осуществлялся в зависимости от архитектурных особенностей здания. В некоторых зданиях такая схема до сих пор актуальна. В высоких домах для экономии места через каждые 4-5 этажей несколько вертикальных каналов объединялось одним горизонтальным, от которого далее воздух направлялся к шахте по одному вертикальному каналу. [3]

Эта система активно использовалась при массовом строительстве многоквартирных домов в 70-80 года прошлого столетия. Также существовал ряд проектов, где применяли механические осевые вентиляторы в каналах на последних этажах здания. Это было обусловлено не хваткой давления для естественной циркуляции воздуха.

Шахта вытяжного воздуховода выводилась на кровлю и крепилась к дефлектору либо защищалась металлическим зонтом, который исключал попадание в шахту природных осадков.

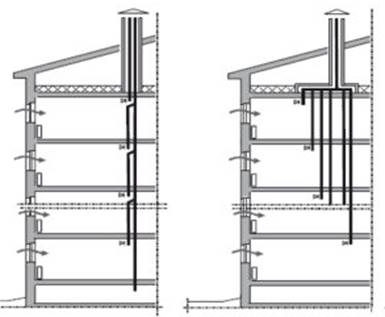

Рисунок 1. Схема естественной вытяжной вентиляции с вертикальным и горизонтальным сборным каналом

На данный момент схема несколько популярным является другое инженерное решение-это схема включающая в себя вертикальный сборный канал - "ствол" - с боковыми ответвлениями - "спутниками". Воздух поступает в боковое ответвление через вытяжное отверстие, расположенное в кухне, или в санузле, как правило, в междуэтажном перекрытии над следующим этажом перепускается в магистральный сборный канал.В первую очередь такая схема более компактна, нежели ее советская предшественница. Во-вторых, такая схема отвечает ужесточенным требованиям пожарной безопасности и обладает лучшими аэродинамическими характеристиками. Ведь зачастую в многоэтажных зданиях на последних этажах не хватает давления для корректной работы естественной вытяжной вентиляции. Каждая вертикаль квартир может иметь два "ствола": по одному осуществляется транзит воздуха из кухонь, по-другому - из туалетов и ванных комнат. [4]

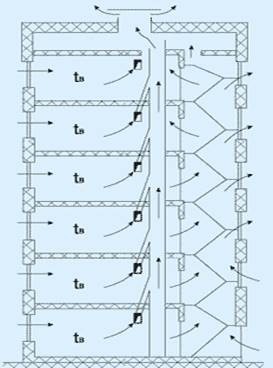

Рисунок 2. Схема вытяжной вентиляции с вертикальным сборным каналом с боковыми ответвлениями

Однако, если с вытяжных вентиляций ситуация более-менее улучшилась, то что делать с притоком свежего воздуха в помещения? Особенно эта проблема актуальна для северных регионов нашей страны, где экстремально низкие наружные температуры в холодные период года исключают саму идею постоянного естественного проветривания.

Решение возможно несколькими способами. В первую очередь возможно установить приточные клапаны под окнами, для подачи наружного воздуха. Но сама конструкция этих устройств не идеальна, также их работа целесообразна при соблюдении определенных условий. В качестве условий предполагаются: ориентация наружных ограждающих конструкций, правильный монтаж приточного клапана, исключающий промерзание наружной стены и многие другие факторы. Также стоит отметить, что такая система работает только в холодный период года, летом она бесполезна.

Есть второй вариант решения проблемы притока воздуха, это установка приточной установки. Вариантов здесь множество от компактного устройства Тирон до большой корпусной приточной установки с блоками нагрева и охлаждения воздуха.

В итоге стоит отметить, что инженерные решения по устройству естественной вентиляции в жилом доме, принимаются индивидуально в зависимости от ряда факторов. К этим факторам можно отнести архитектурные особенности здания или наружные температуры в холодные период года и многое другое. Организация комфортного микроклимата в жилых помещениях жизненно необходима, так как игнорирование этих мер приводит к плохому самочувствию жильцов, проживающих в этих помещениях.

Список источников:

1. СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха / Госстрой России. - М.: ЦНИИ промздание, 2012. -81с.
2. ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях / Госстрой России. - М.: Стандартинформ 2013.
3. Богословский, В. Н. Внутренние санитарно-технические устройства. – 4-е изд., перераб. и доп.: в 3 ч. Вентиляция и кондиционирование воздуха / В. Н. Богословский, А. И. Пирумов, В. Н. Посохин и др.; под ред. Н. Н. Павлова и Ю. И. Шиллера.– М.: Стройиздат, 1992. – Кн. 1. – 319 с.
4. Баркалов, В. Б. Внутренние санитарно-технические устройства. – 4-е изд., перераб. и доп.: в 3 ч. Вентиляция и кондиционирование воздуха / Б. В. Баркалов, Н. Н. Павлов, С. С. Амирджанов и др.; под ред. Н. Н. Павлова и Ю. И. Шиллера. – М.: Стройиздат, 1992. – Кн. 2. – 416 с.
5. Таурит, В. Р. Вентиляция (гражданские здания): учеб. пособие по выполнению курсового проекта для студентов специальности 2907 – теплогазоснабжение и вентиляция – всех форм обучения; Санкт-Петербург. инж.-строит. ин-т / В. Р. Таурит, Э. Г. Корнеева. – СПб., 1992. – 116 с
