УСТРОЙСТВО ДЛЯ СБОРА И УДАЛЕНИЯ СНЯТОГО ИЗОЛЯЦИОННОГО ПОКРЫТИЯ ДЛЯ ОЧИСТНЫХ РЕЗЦОВЫХ МАШИН.

Юсуфов Самур Хейрудинович

студент 3 курса, факультет транспорта хранения и переработки газа ЧПОУ «Газпром колледж Волгоград»,

РФ,  г. Волгоград

Макаренко Андрей Николаевич

научный руководитель,

канд. техн. наук, инженер 2-ой категории ЧПОУ «Газпром колледж Волгоград»,

РФ, г. Волгоград

Газотранспортная система России насчитывает тысячи километров трубопроводов, многие из которых эксплуатируется уже не один десяток лет. География распределения потоков Российского газа по трубам охватывает два крупнейших континента земного шара. Условия эксплуатации участков газопроводов очень сильно отличаются друг от друга и зависят от климатических условий, типов почв и многих других факторов.

Безопасная и бесперебойная поставка газа потребителю – это основная задача, которую ставит перед собой ПАО «Газпром». Поэтому предприятия Общества уделяют очень большое внимание состоянию газопровода, проводят диагностику и своевременный ремонт.

Ремонт трубопроводов связан с удалением изоляционного покрытия. В настоящее время разработаны и успешно используются на производстве очистные машины, обеспечивающие  антикоррозионную защиту наружной поверхности трубопровода,  очистку поверхности, нанесении на нее грунтовки, последовательной спиральной намотке с нахлестом рулонного мастичного армированного материала на основе битумно-полимерной, либо асфальтосмолистой мастики и термоусаживающейся обертки с последующей ее термообработкой, отличающийся тем, что перед нанесением обертки дополнительно проводят намотку полимерной ленты со слоем той же мастики по всей ее поверхности, обращенной к трубопроводу, и одновременно осуществляют ее прикатку эластичными роликами, а в качестве обертки применяют двухслойную полимерную термоусаживающуюся ленту с твердым термоплавким клеевым слоем. Например, очистная резцовая машина ОМР 1220  (патент РФ на изобретение № 2340830 от 10.12.2008).

Существенным недостатком очистной резцовой машины ОМР 1220 (рис.1) является невозможность обеспечения удаления снятого слоя изоляционного покрытия из траншеи.

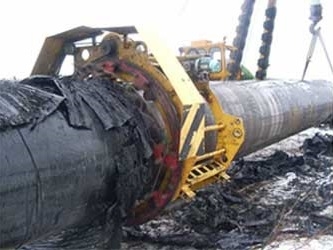

Рисунок 1. Очистная резцовая машина ОМР 1220



Технической задачей является разработка устройства (механизма), позволяющего модернизировать очистную резцовую машину в соответствии с  современными требованиями по экологической безопасности, энергосбережению, долговечности, удобству транспортировки, монтажа и эксплуатации.

Для решения поставленной задачи мы предлагаем оснастить очистную машину ОМР 1220 устройством для сбора и удаления изоляции, состоящим из транспортирующего устройства с приводным механизмом.

Известен эскалатор, содержащий подвижное полотно с наклонным и горизонтальными участками, замыкающие последние неподвижные входные площадки, оснащенные гребенками, и установленные с обеих сторон вдоль полотна балюстрады с подвижными поручнями, отличающийся тем, что он снабжен по меньшей мере одной неподвижной посадочной площадкой, примыкающей к боковой стороне горизонтального участка подвижного полотна и соединенной с входной площадкой (патент РФ на изобретение № 2061333 от 27.05.1996).



а)                                                                     б)

                         в)                                                                             г)

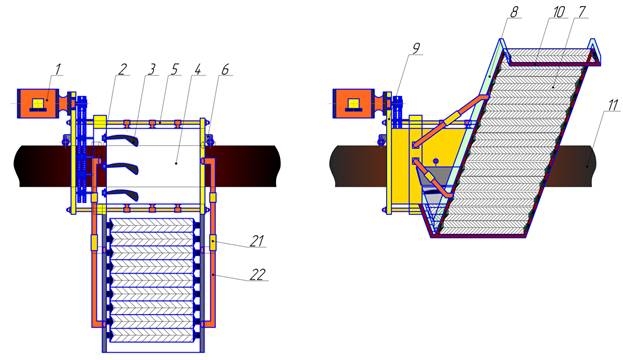

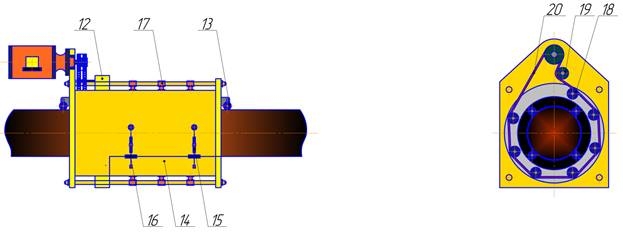

Рисунок 2. Устройство для сбора и удаления изоляции:

а) общий вид; б) транспортирующее устройство;

в) сборная емкость; г) приводной механизм:

1– привод; 2 – барабан; 3 – лопасть; 4 – сборная емкость; 5 – поддерживающее устройство; 6 – кронштейн; 7 – гребенка; 8 – борт; 9 – передняя опора; 10 – эскалатор с приводом; 11 – трубопровод; 12 – поддерживающее устройство барабана; 13 – центровальный ролик; 14 – крышка; 15 – механизм для подъема крышки сборной ёмкости; 16 – крепежное устройство; 17 – поддерживающее устройство; 18 – двойные шестерни; 19 – натяжная шестерня; 20 – главная передача; 21 – компенсатор нагрузки; 22 – устройство для поддержки эскалатора.



Предлагаемое устройство для сбора и удаления изоляции (Рис. 2 а, б, в, г) включает: привод 1, барабан 2, лопасть 3, сборная емкость 4, поддерживающее устройство 5, кронштейн 6, гребенка 7, борт 8, передняя опора 9, эскалатор с приводом 10, трубопровод 11, поддерживающее устройство барабана 12,  центровальный ролик  13, крышка 14, механизм для подъема крышки сборной ёмкости 15, крепежное устройство 16, поддерживающее устройство 17, двойные шестерни 18, натяжная шестерня 19, главная передача 20, компенсатор нагрузки 21, устройство для поддержки эскалатора 22.

Устройство для сбора и удаления изоляции представляет собой пространственную раму со сборной емкостью 4 предназначенную для сбора снятого слоя изоляции, устанавливаемую  на трубопровод 11 , состоящее из передней  опоры 9 на которой установлен привод 1,  обеспечивающий передачу крутящего момента по средствам главной передачи 20 на двойные шестерни 18 закрепленные на барабане 2.

В свою очередь, главная  передача 20 обеспечивает вращение барабана 2 предназначенного для перемещения установленных на нем лопастей 3, предназначенные для  подачи снятого изоляционного покрытия на гребенки эскалатора 7, обеспечивающие перемещение снятого слоя изоляции из сборной емкости 4 на бровку траншеи.

Так же, на пространственной раме установлено поддерживающее устройство 5 ,обеспечивающее поддержку конструкции  на трубопроводе 11.

На передней опоре 9 установлена натяжная шестерня19 главной передачи 20, обеспечивающее оптимальное натяжение главной передачи 20 (цепи).

Устройство для сбора и удаления изоляции в свою очередь оснащено крышкой14, служащей для предотвращения попадания снятого слоя изоляции в траншею, несет также защитную функцию. Крышка сборной емкости 14 имеет в конструкции подъемное устройство 15 обеспечивающее необходимый и своевременный подъем крышки сборной емкости 14. Крепежное устройство 16 обеспечивает подвижное соединение сборной емкости 4 с крышкой 14. Кронштейн 6 установленный на передней опоре служит для крепежа центровального ролика 13 в свою очередь предназначенного для поддержки конструкции на трубе 11.

Гребенка 7 представляет собой продольную полусферическую форму (ковш) устанавливаемая последовательно с интервалом на эскалатор с приводом 10.

Конструктивной особенностью эскалатора с приводом 10 является установленные по бокам бортики 8, служащие для предотвращения выпадения из гребенок 7 транспортируемой изоляции. Устройство для поддержки эскалатора 22 служит для фиксации эскалатора 10 в необходимом положении и имеет в конструкции компенсатор 21 необходимый для снижения нагрузки на конструкцию.

Работает устройство следующим образом. При включении привода осуществляется передача крутящего момента на двойные шестерни барабана по средствам главной передачи, тем самым приводя в движении лопасти, перемещающие из сборной емкости снятый слой изоляции на гребенки эскалатора. Тем самым позволяет удалять снятый слой изоляции из траншеи. Экономическое обоснование целесообразности применения установки планируется произвести в дальнейших изысканиях.



Список литературы:

  1. Патент РФ № 2007118351/06, 10.12.2008. Созонов П.Н., Рябов В.М., Гольдфарб А.Я., Бухарин И.А., Нуриев Г.Н., Скаковский Е.А., Кунгурцева С.А. Способ антикоррозийной защиты трубопровода // Патент России № 2340830. 2007. Бюл. № 34.
  2. Патент РФ № 94025959/11, 27.05.1996. Расулов Л.Д. Эскалатор // Патент России № 2061333. 1994. Бюл. № 15.
  3. СТО «Газпром» 12-1-019-2015. Охрана окружающей среды. Планирование. Порядок идентификации экологических аспектов (утв. Распоряжением ПАО «Газпром» от 12 октября 2015г. № 300).
  4. СТО Газпром 2-1.12-339–2009. Руководство по разработке раздела «Мероприятия по охране окружающей среды» в составе проектной документации для строительства объектов распределения газа.
  5. Федеральный закон от 21 июля 2014 г. № 219-ФЗ «О внесении изменений в Федеральный закон «Об охране окружающей среды» и отдельные законодательные акты Российской Федерации» (с изм. на 29.12.2015).
  6. [электронный ресурс] – Режим доступа. – URL: http://gasoilpress.ru/gij/gij_detailed_work.php?GIJ_ELEMENT_ID=59951&WORK_ELEMENT_ID=60012 (дата обращения 29.06.2017).
  7. [электронный ресурс] – Режим доступа. – URL: http://base.garant.ru/70169264/ (дата обращения: 29.06.2017).
  8. [электронный ресурс] Режим доступа. – URL: http://rod.eionet.europa.eu/instruments/273 (дата обращения: 29.06.2017).
  9. [электронный ресурс] – Режим доступа. – URL: http://files.stroyinf.ru/data2/1/4294849/4294849102.htm (дата обращения: 29.06.2017).
  10. [электронный ресурс] – Режим доступа. – URL: http://docs.cntd.ru/document/420215637(дата обращения: 29.06.2017).
