АВТОМАТИЗАЦИЯ ДЕЯТЕЛЬНОСТИ НАЧАЛЬНИКА ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОГО ОТДЕЛА ТЕПЛОВОЙ ЭЛЕКТРОСТАНЦИИ

Есеналиева Наргиз Айдаровна

студент 4 курса, кафедра Б12-ИТИиУ, филиал «Восход» МАИ,

РФ, г. Байконур

Шестопалова Ольга Львовна

научный руководитель,

канд. техн. наук, доцент, декан факультета «Испытания летательных аппаратов», ИО зав. кафедрой «Информационные технологии испытаний и управления», филиала «Восход» МАИ,

РФ, г. Байконур

Тепловая электростанция является опасным производственным объектом, основной целью деятельности которого является производство, преобразование, распределение и отпуск тепловой и электрической энергии потребителям. Следовательно, она предназначена для бесперебойного снабжения тепловой и электрической энергией и обязана обеспечивать безопасность как своих сотрудников, так и потребителей, поэтому так важно, чтобы оборудование тепловой электростанции всегда находилось в работоспособном состоянии.

Начальник производственно-технического отдела, является ответственным за обеспечение работоспособного состояния оборудования. На данный момент задачи, тесно связанные с планированием, подготовкой и контролем проведения технического обслуживания и ремонта оборудования тепловой электростанции, осуществляются при помощи пакета MS Office Word 2007 и MS Office Excel 2007. Данные, представленные в подобном виде, неудобно использовать для работы и поиска. Начальнику ПТО требуется много времени для проведения сбора и анализа информации вручную, что делает этот процесс трудоёмким, утомительным и значительно снижает эффективность работы.

Автоматизация деятельности начальника ПТО позволит повысить эффективность и качество его работы, а также ускорить процесс в целом.

Для того, что разработать систему, разработчик должен ясно представлять, какие задачи будет выполнять система и как внутри неё будет организовано функциональное взаимодействие. Для решения этой задачи необходимо проектирование информационных моделей.

Информационной моделью называют модель объекта, которая представляет собой информацию, описывающую входы, выходы, параметры и переменные величины объекта, а также связи между ними, и позволяющая путём изменения входных величин и их подачи на вход модели моделировать возможные состояния объекта.

Наиболее популярными методологиями построения функциональных моделей являются SADT(IDEF0) и DFD.

Для проектирования информационных моделей выбрана методология IDEF0, так как в отличие от DFD она позволяет описывать любые системы, проводить постепенно построение и анализ системы, даже если сложно еще представить ее воплощение, а в качестве инструментального средства используется Ramus Educational.

Модель содержит 2 типа диаграмм: контекстную и декомпозиции.

Контекстная диаграмма показывает назначение системы и ее взаимодействие с внешней средой и в каждой модели она может быть только одна. После того, как описана основная функция, выполняется функциональная декомпозиция, т.е. определяются функции, из которых она состоит.

Далее аналогичным образом функции делятся на подфункции до тех пор, пока не будет достигнут требуемый уровень детализации исследуемой системы. Диаграммы, описывающие такие фрагменты системы, называются диаграммами декомпозиции.

Функциональная схема системы отображает функционально-логическую взаимосвязь решаемых ею задач, перечень входных документов, необходимых для решения каждой задачи, а также перечень выходных документов, являющихся результатом решения задач системы.

Входная информация представляет собой:

- данные о подразделениях;

- данные о сотрудниках;

- данные о подрядных организациях;

- данные об оборудовании;

- данные о видах работ;

- оперативные сообщения об авариях;

- оперативные сообщения об отказах;

- ведомость объемов работ;

- список выявленных дефектов;

- сводная ведомость материалов;

- акт выполненных работ.

Выходная информация содержит:

- список подразделений;

- список сотрудников;

- список подрядных организаций;

- список оборудования;

- наработка оборудования;

- список видов работ;

- журнал аварий;

- журнал отказов;

- годовой график проведения ТО оборудования;

- годовой график проведения ремонта оборудования;

- месячный график проведения ТО оборудования;

- месячный график проведения ремонта оборудования;

- сообщение о предстоящем ТО/ремонте;

- акт технического состояния оборудования;

- акт готовности оборудования;

- акт дефектации оборудования;

- акт передачи оборудования;

- паспорт оборудования;

- отчёт о проведении ТО оборудования;

- отчёт о проведении ремонта оборудования;

- статистические отчёты об отказах;

- статистические отчёты об авариях.

Регламентирующая (управляющая) информация:

- должностные инструкции;

- нормативные документы;

- техническая документация.

Исполнители:

- комплекс технических средств (КТС);

- начальник ПТО;

- инженеры ПТО.

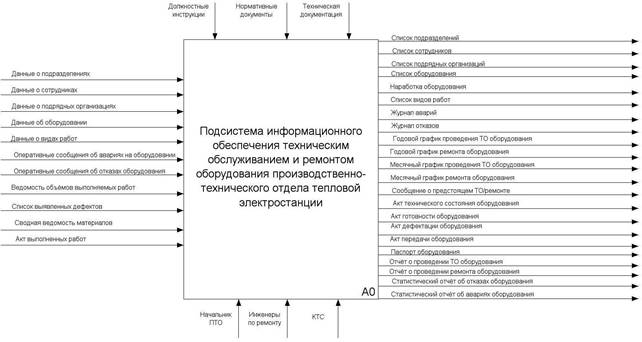

Контекстная диаграмма потоков данных представлена на рисунке 1.



Рисунок 1. Контекстная диаграмма



После построения контекстной диаграммы следующим шагом является построение диаграммы нулевого уровня, более подробно иллюстрирующей процессы, протекающие в системе.

Диаграмма нулевого уровня включает в себя следующие подсистемы:

- «Подсистема учёта данных»;

- «Подсистема планирования работ»;

- «Подсистема проведения и контроля работ»;

- «Подсистема формирования отчётов».

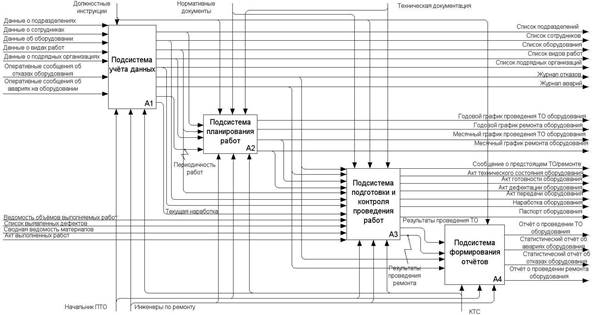

Построенная диаграмма нулевого уровня представлена на рисунке 2.



Рисунок 2. Диаграмма нулевого уровня

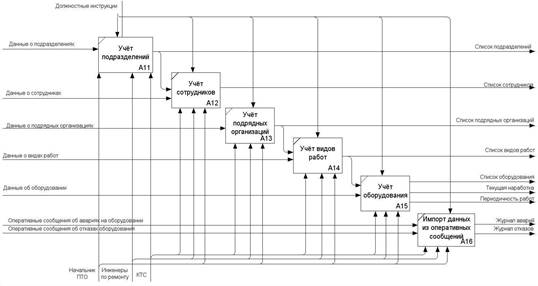

Диаграмма декомпозиции «Подсистемы учёта данных» представлена на рисунке 3.



Рисунок 3. Диаграмма декомпозиции «Подсистемы учета данных»

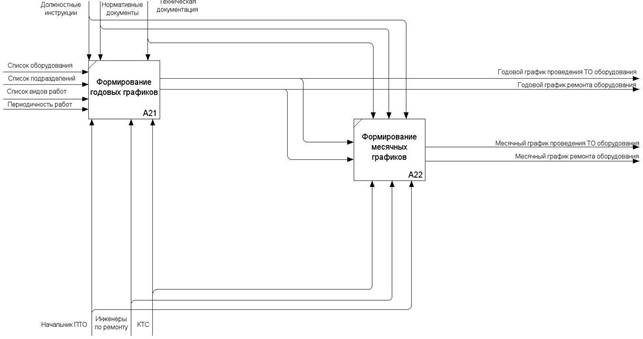

Диаграмма декомпозиции «Подсистемы планирования работ» представлена на рисунке 4.



Рисунок 4. Диаграмма декомпозиции «Подсистемы планирования работ»

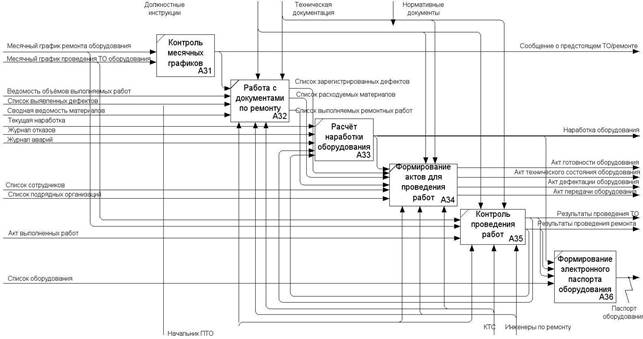

Диаграмма декомпозиции «Подсистемы подготовки и контроля проведения работ» представлена на рисунке 5.



Рисунок 5. Диаграмма декомпозиции «Подсистемы подготовки и контроля проведения работ»

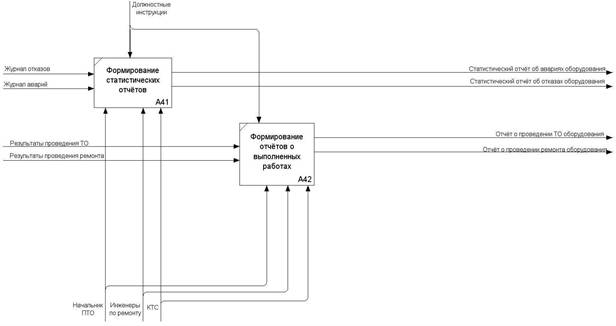

Диаграмма декомпозиции «Подсистемы формирования отчётов» представлена на рисунке 6.



Рисунок 6. Диаграмма декомпозиции «Подсистемы формирования отчётов»



Создание проектируемой системы система позволит:

- своевременно представить необходимую информацию о состоянии дел начальнику ТЭС и главному инженеру;

- сократить время на формирование годового и месячных графиков работ;

- сократить время на поиск необходимой информации об отказах и авариях на оборудовании;

- повысить эффективность работы отдела в целом;

- уменьшить риск потери информации.



Список литературы

  1. Заботина Н.Н. Проектирование информационных систем: Учеб. пособие. – М.: ИНФРА-М, 2013. – 331 с.
  2. Чистова Д.В. Проектирование информационных систем: учебник и практикум для академического бакалавриата. – М.: Издательство Юрайт, 2016. – 258 с. – Серия: Бакалавр. Академический курс.
