РАЗРАБОТКА ПОВОРОТНОГО МЕХАНИЗМА УСТРОЙСТВА, ОБЛЕГЧАЮЩЕГО ГИГИЕНИЧЕСКИЕ ПРОЦЕДУРЫ ДЛЯ ЛЮДЕЙ С ОГРАНИЧЕННЫМИ ВОЗМОЖНОСТЯМИ

DEVELOPMENT OF THE ROTARY MECHANISM OF THE DEVICE THAT FACILITATES HYGIENE PROCEDURES FOR PEOPLE WITH DISABILITIES

Matvey Khlybov

Student, Volga State Technological University,

Russia, Yoshkar-Ola

Gryazin Vladimir Albertovich

Scientific supervisor, Candidate of Technical Sciences, Associate Professor, Volga State Technological University,

Russia, Yoshkar-Ola

АННОТАЦИЯ

В наши дни существуют множество поворотных механизмов, но у всех них есть свои плюсы и минусы. В рамках договора по УМНИКУ был разработан механизм, который более совершенен, чем аналоги.

АBSTRACT

Currently, there is an acute problem, namely the lack of functional devices for receiving hygiene procedures. This article will review the model of the proposed solution and show the advantages over existing solutions.

Ключевые слова: гигиенические процедуры, устойчивость, безопасность, удобство, надежность, поворотный механизм.

Keywords: hygiene procedures, sustainability, safety, convenience, reliability, rotary mechanism.

В настоящий момент рынок предлагает достаточно много вариаций поворотных механизмов.

Самые простые устройства – это поворотный механизм, основанный на повороте двух пластин относительно друг друга, благодаря подшипнику. Из плюсов можно отметить: низкую стоимость и легкость в эксплуатации. Но такая конструкция имеет существенный минус – это отсутствие стопорного механизма и защита подшипника от коррозии, поэтому данное устройство не является универсальным решением.[1]

Рисунок 1. Простейший поворотный механизм

Похожее устройство, по принципу работы, на простейший поворотный механизм– это механизм со стопорным механизмом. Данное устройство является уже более универсальным, оно может не только осуществлять поворот в своей плоскости, но и зафиксироваться в определенном положении. Из минусов такого устройства, стоит отметить: отсутствие защиты от коррозии и это самый главный минус [2]

Рисунок 2. Поворотное устройство со стопорным механизмом

Также существуют решения, выполненные полностью из пластика. Их преимущество перед предыдущими поворотными механизмами – отсутствие коррозии, что дает возможность работать данному механизму в агрессивной среде, но из минусов стоить отметить: данный механизм не переносит ударные и переменные нагрузки [3]

Рисунок 3. Пластиковый поворотный механизм

Предлагаемое решение, которое было сделано в рамках договора № 18191ГУ/22 от 20 декабря 2022 г, имеет ряд преимуществ перед аналогами, а именно: надежность фиксации, возможность работы в агрессивной среде, а также не боится ударных и переменных нагрузок.

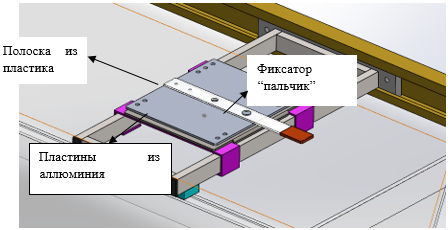

Рисунок 4. Стопорный механизм (общий вид)

Фиксация происходит за счет того, что “пальчик “ входит в паз, специально подготовленный для него. Фиксация получается надежной. Чтобы осуществить поворот, нужно просто приподнять пластину из пластика и устройство будет осуществлять поворот. Вращение сидушки относительно подрамника полноповоротное.

Главное отличие от аналогов – это вместо обычного подшипника, который не подходит к использованию его в агрессивной среде, был разработан в рамках проекта – уникальный подшипник. Он был напечатан на 3д принтере и для легкости поворота, в его состав были добавлены ролики от игольчатого подшипника, которые не боятся влаги.

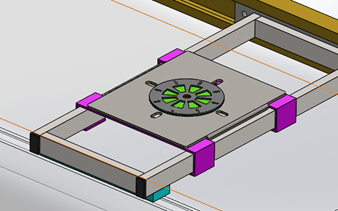

Рисунок 5. Подшипник с роликами от игольчатого подшипника

Работа выполнена по договору №18191ГУ/2022 от 20.12.2022 при  поддержке Фонда содействия инновациям

Список литературы:

1. Простейший поворотный механизм [Электронный ресурс] //AliExspress. URL: https://aliexpress.ru/ (Дата обращения 9.11.2023)
2. Поворотный механизм с фиксацией для лодочных сидений [Электронный ресурс] // Яндекс маркет. URL: https://market.yandex.ru/ (Дата обращения 9.11.2023)
3. Поворотный механизм с фиксацией пластины [Электронный ресурс] // BCH5. URL: https://bch5.ru/ (Дата обращения 9.11.2023)
