КОРРЕКТИРОВКА МЕТОДИКИ ПРОЕКТИРОВАНИЯ НАСОСНОЙ

CORRECTION OF THE DESIGN METHODOLOGY OF THE PUMP STATION

Yuliya Petrova

Master's student, Department of Electricity and Heat Power Engineering, Orenburg State University,

Russia, Orenburg

Vitaly Sokolov

Scientific supervisor, cand. tech. Sciences, associate professor Orenburg State University,

Russia, Orenburg

АННОТАЦИЯ

В данной статье проводится корректировка методики проектирования насосной аккумулирующих баков. За основу принята методика, использующая автоматизированные системы. На одном из этапов предлагается обращаться к методике типового проектирования. Совмещение двух этих подходов позволит повысить качество работы и сэкономить время исполнителя.

ABSTRACT

In this article, the methodology for designing a pumping storage tank is being adjusted. The technique using automated systems was adopted as a basis. At one of the stages, it is proposed to refer to the methodology of standard design. Combining these two approaches will improve the quality of work and save the contractor's time.

Ключевые слова: методика, проектирование, автоматизация, типовой проект.

Key words: methodology, designing, automation, standard project.

Проектирование – один из важнейших этапов развития самых разных отраслей промышленности. От правильности выбора технических решений во многом зависит удобство эксплуатации оборудования, безопасность технологического процесса, экономичность производства, соблюдение экологических и иных требований. Именно поэтому необходимо ответственно подходить к каждому шагу в работе над проектом.

В результате проведенного анализа, наиболее целесообразна методика проектирования, которая позволяет принимать индивидуальные решения с проведением автоматизированных расчетов [1]. Выполним корректировку данной методики для оптимизации процесса проектирования насосной аккумулирующих баков.

Баки-аккумуляторы горячей воды применяют в централизованных системах для выравнивания графика нагрузок и снижения затрат на источники тепла, теплообменники, теплосети и водоподготовку. В них накапливается вода в часы небольшого разбора, а расходуется в период значительного водопотребления [2]. Для заполнения баков устанавливаются насосы. Обвязка оборудования может быть выполнена таким образом, чтобы одни и те же насосы качали воду как на заполнение баков, так и на подпитку тепловой сети. Переключение осуществляется с помощью запорной арматуры. В аккумулирующих баках поддерживается необходимая температура воды.

Первый этап проектирования – получение технического задания. В данном случае необходимо предусмотреть замену насосного оборудования, трубопроводов, запорной и регулирующей арматуры, учесть антикоррозионную защиту и тепловую изоляцию.

Второй этап – предпроектное обследование. Предполагается получение информации о существующей технологической схеме, установленном оборудовании. В результате обследования производится замер помещения насосной аккумулирующих баков, диаметров труб, делаются фотографии трассировки. На эскизе наносятся расположение основного и вспомогательного оборудования, высоты фундаментов и т.д.

Третий этап – подбор нового оборудования. Если известны характеристики существующих насосов и характеристика тепловой сети остается неизменной (то есть нет необходимости обеспечивать больший или меньший расход на подпитку теплосети), можно подобрать насос по старым напору и расходу. Для этого следует обратиться на сайт производителей. Например, можно воспользоваться представленными там каталогами или специальной программой подбора [3].

После выбора насосов они согласуются с заказчиком. Так как в насосной они являются основным оборудованием, после их утверждения можно переходить к следующему этапу – предварительной обвязке.

Корректировка методики проектирования касается именно этой стадии. Выбранная методика – принятие индивидуальных решений с проведением автоматизированных расчетов – предполагает самостоятельный выбор трассировки и расположения арматуры. Однако при дальнейшем проведении расчетов может оказаться, что трубопроводы или оборудование не выдерживают нагрузок в одном или нескольких режимах работы. Чтобы снизить вероятность ошибки, предлагается на данном шаге работы над проектом обращаться к методике типового проектирования.

Обратимся к типовому проекту ТП 903-4-100.87, альбом III [4]. Здесь представлены теплотехнические решения насосной станции тепловых сетей производительностью 5000 м³/ч. Материалы этого проекта могут быть использованы целиком, за исключением нескольких листов в зависимости от того, на каком трубопроводе (подающем или обратном) устанавливается насосная. То есть нет необходимости проведения расчетов системы на прочность, так как при создании проекта все нагрузки уже были учтены. Один из листов типового проекта приведен на рисунке 1.

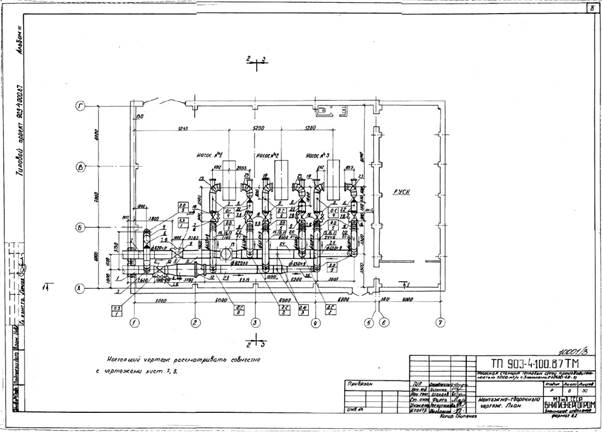

Рисунок 1. Лист типового проекта ТП 903-4-100.87 с обвязкой насосов

В скорректированной методике предполагается лишь ориентироваться на трассировку, предлагаемую типовым проектом. Это позволит применять индивидуальные решения с уменьшением вероятности ошибки при проведении автоматизированных расчетов.

Следующий этап – расчет на прочность проектируемой насосной. Несмотря на то, что мы при обвязке оборудования ориентируемся на типовой проект, расчет по-прежнему необходим. В каждом конкретном случае не будет полного соответствия типовому проекту, так как должны учитываться особенности площадки строительства и пожелания заказчика. Расчет предлагается проводить в программе СТАРТ-Проф. По результатам расчетов, если это необходимо, можно скорректировать предварительно принятую трассировку, расставить опоры под трубопроводы.

После успешного проведения расчетов можно переходить к финальному этапу – формированию тома документации. Сюда входит оформление общих данных с описанием технологического процесса, сводной спецификации и необходимых чертежей.

В результате применения описанной методики сокращается вероятность корректировки предварительно принятой обвязки оборудования насосной. Соответственно, экономится время проектировщика и улучшается качество работы. Все это достигается благодаря объединению двух методик проектирования – типовому проектированию и индивидуальному с применением автоматизации.

Список литературы:

1. Соколов В.Ю., Петрова Ю.А. Особенности методик проектирования теплогенерирующих объектов // Научно-практический журнал «Энигма». – 2023. - №56-1. – С. 33-41.
2. Баки-аккумуляторы [Электронный ресурс]. – Режим доступа: https://dlyakotlov.ru/catalog/emkostnoe-oborudovanie/baki-akkumulyatory (дата обращения 20.07.2023).
3. Программа подбора насосов HMS PUMP SELECTOR [Электронный ресурс]. – Режим доступа: https://www.hms-livgidromash.ru/catalog/podbor_nasosov_hms_pump_selector.php (дата обращения 20.07.2023).
4. Типовой проект №903-4-100.87 «Насосная станция тепловых сетей производительностью 5000 м3/ч с 3 насосами СЭ 2500-60-11/ вариант каркасно-панельный/. Альбом III «Теплотехнические решения».
