РАСЧЕТ ОСВЕЩЕНИЯ ОБЩЕПОДСТАЦИОННОГО ПУНКТА УПРАВЛЕНИЯ НА ПОДСТАНЦИИ (БЫТОВОГО ПОМЕЩЕНИЯ)

​Расчет освещения необходим для создания комфортной рабочей обстановки, необходимой для выполнения поставленных задач. Для расчета освещения существует 3 основных способа:

1) Метод коэффициента использования светового потока;

2) Точечный метод;

3) Метод удельной мощности.

Для расчета используем метод коэффициента использования светового потока. Данный метод применяется для расчета общего равномерного освещение, но не подходит к использованию при наличии массивных затеняющих объектов. Проверка расчета освещения будет осуществляться с помощью программы DIALux Light.

1. Расчет количества ламп

Производим расчет для административного помещения кабинета (1), а для остальных помещений будет представлен в виде сводной таблицы.

Исходные данные для расчета:

Длина помещения ; ширина помещения ; высота помещения .

Для размещения светильников должны быть известны следующие размеры:

где  высота установки светильников относительно рабочей поверхности, м;

 – высота помещения, м;

– высота расчетной поверхности над полом, в кабинете 1 принимается равной 0,8 м;

– расстояние от светильника до перекрытия, м.

Принимая высоту свеса равной 0 м.

Распределение освещенности по поверхности зависит от двух параметров: тип кривой силы света и отношение расстояния между соседними рядами светильников к высоте установке, относительно рабочей поверхности . Для каждого типа кривой силы света существует оптимальное значение коэффициента , позволяющее максимизировать энергоэффективность и обеспечить равномерность освещения.

Оптимальные значения отношений  представлены в таблице 1.

Таблица 1

Рекомендуемые значения отношений

Для этого помещения рекомендуются люминесцентные лампы ЛБ, кривые сил света соответствуют типу Д, пусть =1,5.

Тогда расстояние между соседними светильниками или рядами светильников:

Расстояние от крайних светильников или рядов до стен:

Далее производится расчет числа рядов светильников:

где  ширина помещения, м.

Число светильников в ряду:

где длина помещения, м.

Пересчет расстояний между рядами светильников и между светильниками в ряду:

где  расстояния между рядами светильников, м;

где  расстояния между светильниками в ряду, м.

Для прямоугольных помещений проверяется условие:

В этом случае поступают следующим образом: увеличивают количество рядов на 1 либо уменьшают число светильников в ряду на 1. Увеличим число рядов на один, пусть , тогда

Общее число светильников в помещении:

Рассчитанное число светильников необходимо для дальнейшего светотехнического расчета.

Таблица 2

Расчет числа светильников

2. Светотехнический расчет

При проектировании осветительной установки целью расчетов является определение количества и мощности светильников, необходимых для обеспечения требуемой освещенности. В рассматриваемом помещении предусматриваются люминесцентные лампы типа ЛБ.

В результате светотехнических расчетов рассчитывается значение светового потока , рассматриваемого источника света и на его основе подбирается стандартная лампа с заданным световым потоком, который не должен отличаться от  более чем на минус 10 – плюс 20 %.

Для светотехнических расчетов используется метод коэффициента использования светового потока. Ниже представлен подробный светотехнический расчет для административного бытового помещения. Данные, полученные для всех помещений, сведены в таблицу 4 в конце подраздела.

Индекс помещения:

Для кривой силы света Д и коэффициентов отражения потолка, стен и рабочей поверхности соответственно 70%, 50% и 30% определяется коэффициент использования светового потока для ;  и для ;  (табл. 3).

Таблица 3

Значение коэффициента использования

Тогда интерполируя эти данные, значение коэффициента использования для  принимает вид:

Освещаемая площадь, то есть площадь помещения:

Расчетное значение светового потока одного светильника:

где  нормируемое значение освещенности, для кабинета равно 300 лк;

 коэффициент запаса для данного помещения, принимается равным 1;

 коэффициент неравномерности освещенности, для люминесцентных ламп равен 1,1;

Согласно величине  выбираю светильники Belintegra ДПП 72-19-111.0 , со световым потоком , значение которого отличается от  на величину:

Что входит в допуск от -10 до +20%.

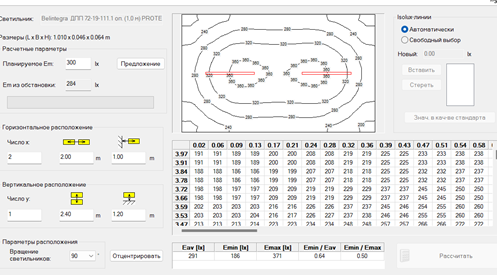

Проверка полученных значений в программе DIALux.

Рисунок 1. Проверка расчета для производственного помещения в DIALux

Выбранные светильники хорошо освещают рабочую зону помещения, обеспечивая нормативную освещенность.

Таблица 4

Светотехнический расчет

Заключение

В результате проделанной работы, были получены практические навыки, которые могут быть применены в будущей профессиональной деятельности, и глубокое понимание важности этих расчетов в широком контексте современных жилищных решений. Дальнейшие исследования в данной области могут привести к улучшению энергоэффективности и внедрению новых технологий в бытовом освещении и электроснабжении.

Список литературы:

1. Естественное и искусственное освещение: СН 2.04.03-2020. – Введ. 24.03.2021 (с отменой на территории РБ ТКП 45-2.04-153-2009 (02250) Естественное и искусственное освещение. Строительные нормы проектирования.). – Минск, РУП "Стройтехнорм", 2021.
2. Козловская, В. Б. Проектирование систем электрического освещения / В. Б. Козловская, В. Н. Радкевич, В. Н. Сацукевич. – Минск: БНТУ, 2008. – 133 с.
3. Самгин, Э.Б. Освещение рабочих мест : Текст лекций / Э. Б. Самгин; Моск. ин-т радиотехники, электрон. и автоматики. – Москва: МИРЭА, 1989. – 27 с.
