ТОЧЕЧНЫЙ МЕТОД РАСЧЕТА ОСВЕЩЕНИЯ ТОРГОВОГО ЦЕНТРА Г. ДРОГИЧИН РЕСПУБЛИКИ БЕЛАРУСЬ

​Введение

Точечный метод дает возможность определить в любой точке помещения освещенность как в горизонтальной, так и в вертикальной или наклонной плоскостях.

В основном точечный метод расчета освещения применяется при расчете локализованного и наружного освещения в случаях, когда часть светильников закрывается расположенным в помещении оборудованием, при освещении наклонных или вертикальных поверхностей, а также для расчета освещения производственных помещений с темными стенами и потолком (литейные, кузнечные цехи, большинство цехов металлургических заводов и т.п.).

Описание метода

В основу точечного метода положено уравнение, связывающее освещенность и силу света:

где:

Iα - сила света в направлении от источника на заданную точку рабочей поверхности ( определяют по кривым силы света или по таблицам выбранного типа светильника),

α - угол между нормалью к рабочей поверхности и направлением силы света к расчетной точке,

 μ - коэффициент, учитывающий действие удаленных от расчетной точки светильников и отраженного светового потока от стен, потолка, пола, оборудования, падающего на рабочую поверхность в расчетной точке ( принимают в пределах μ = 1,05...1,2), k - коэффициент запаса, hp - высота подвеса светильника над рабочей поверхностью.

Светотехнический расчет точечным методом

Для примера расчёта возьмём торговый зал. Его данные представлены в таблице 1

Таблица 1

Данные помещений

Помещение освещается 8 рядами по 5 светильников в каждом. Проверим освещённость в выборной точке 1.(рис 1.1). Она освещается 4 светильниками Belintegra ДПО 12-32+32-113.14 кр. (158+158)

SLIM RETAIL

Световой поток (Светильник): 7999 lm

Световой поток (Лампы): 8000 lm

Мощность светильников: 67.0 W

Рисунок 1-КСС ДПО 12-32+32-113.14 кр. (158+158)

Светильники располагают на высоте 0,2 от потолка. Расстояние от центра светильника до точки 1 1.9 м. Расстояние между светильниками 2,15 и 3,16. Высота потолка 2,5 метра. Норма освещённости составляет не менее 400 люкс (по СнИП 23-05-95 ).

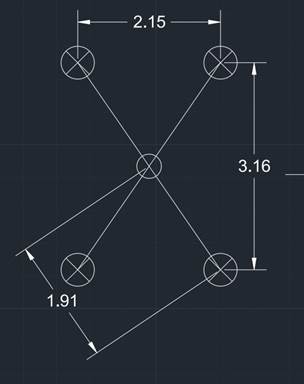

Рисунок 2. Расположение светильников и точки освещения

Определим соответствует ли освещенность в контрольной точке требуемой норме.

Определяем tgα

Исходя из значения тангенса найдем угол α и cos³α. Их значения будут равны α=39,7°, cos³ α=0.46

Определяем Ia. По кривой силе света (рис.1) светильник ДПО 12-32+32-113.14 кр. (158+158)

SLIM RETAIL

при условной лампе со световым потоком Ф_Л = 1000 лм, находим силу света Ia при α = 39.7° (интерполируя между значениями силы света для угла α = 35° и 45°), Ia1000 = 260 кд.

Световой поток установленной в нашей лампе равен 8000 лм. Поэтому Ia= 270 × (8000 / 1000) = 270 × 8 = 2160 кд.

Заключение

Расчет освещения точечным методом является важным инструментом для проектирования эффективных систем освещения в различных помещениях, включая торговые центры. Этот метод позволяет точно определить уровень освещенности в каждой точке пространства, что критично для создания комфортной и функциональной атмосферы.

В процессе расчета учитываются множество факторов, таких как тип и мощность источников света, их размещение, а также характеристики освещаемого пространства. Правильный подход к проектированию освещения способствует не только увеличению привлекательности торгового центра, но и повышению его энергетической эффективности.

Таким образом, расчет освещения точечным методом обеспечивает соответствие нормативным требованиям.

Список литературы:

1. Проектирование и расчет систем искусственного освещения: учебное пособие / авт.-сост. В. В. Гоман, Ф.Е. Тарасов ; Мин-во образ. РФ, ФГАОУ ВПО «УрФУ имени первого Президента России Б.Н.Ельцина», Уральский энерг. ин-т. – Екатеринбург: УрФУ, 2013 – 76 с.
2. Каталог светильников / [Электронный ресурс] // Bellintrgra : [сайт]. — URL: https://www.belintegra.by (дата обращения: 16.03.2025).
