РАСЧЁТ ЗАЗЕМЛЕНИЯ РУ-0,4 КВ ПОДСТАНЦИИ № 1 ОАО “ БЕЛЛАКТ”

Введение

Электрическая энергия является одним из ключевых факторов, определяющим уровень развития современного общества. Системы электроснабжения играют центральную роль в обеспечении бесперебойной работы всех отраслей экономики, от промышленности до жилищного сектора. В этой связи особое внимание уделяется надежности и эффективности работы трансформаторных подстанций, которые служат связующим звеном между генерацией и распределением электроэнергии.

В данной статье рассматривается расчет заземления для избежания аварии на подстанции, что позволит повысить бесперебойность и безопасность эксплуатации.

1. Описание объекта

РУ-0,4 кВ располагается в существующем здании ОАО «Беллакт» города Волковыска Республики Беларусь. Три силовых трансформатора 10/0,4кВ мощностью 1000кВА совместно с ячейками ввода 10кВ расположены в трех отдельных блочно-модульных зданиях, установленных с наружной стороны здания. Связь между трансформаторами и РУ0,4кВ выполнена шинами. По стороне 10кВ трансформаторы кабелями подключаются к ячейке ввода 10кВ

2. Расчёт заземления

Согласно главе 1.7 ПУЭ 7-го издания сопротивление заземляющего устройства в электроустановках напряжением 380 В в любое время года не должно превышать 4 Ом. Заземляющий ряд из вертикальных электродов – круглого профиля диаметром 40 мм и стальной полосы 40х5 мм² для соединения вертикальных заземлителей.

Вертикальные заземлители расположим контуром на глубине hз = 0,8 м. от поверхности земли, так как согласно ГОСТ Р 50571.10—96, а также ПУЭ наиболее целесообразно погружать трубу на такую глубину, чтобы верхний конец ее находился ниже глубины промерзания грунта и, во всяком случае на глубине 0,7м от поверхности земли. Средняя глубина промерзания грунта в Волковыске 0,76м.

Длина вертикальных заземлителей l_B = 2 м.

Расчетное удельное сопротивление грунта для вертикального заземлителя:

где      kпов — повышающий коэффициент для третьей климатической зоны;

ρ — удельное сопротивление грунта (песка 80 Омм).

Средняя глубина залегания вертикального заземлителя:

Сопротивление растеканию одного вертикального заземлителя:

Ориентировочное число вертикальных заземлителей:

где      Kи.в — коэффициент использования вертикальных заземлителей.

Суммарное сопротивление растеканию вертикальных заземлителей:

Расчетное удельное сопротивление грунта для горизонтального заземлителя:

где      kпов — повышающий коэффициент для третьей климатической зоны;

ρ — удельное сопротивление грунта (песка 80 Ом·м).

Длина горизонтального заземлителя будет составлять 48 м, так как расстояние между вертикальными заземлителями 2 м и их количество 16 шт.

Сопротивление растеканию одного горизонтального заземлителя:

Сопротивление растеканию горизонтальных заземлителей:

где      Kи.г — коэффициент использования горизонтального заземлителя.

Сопротивление заземляющего устройства:

Полученное значение сопротивления спроектированного заземляющего устройства для трансформаторной подстанции соответствует требованиям главы 1.7 ПУЭ 7-го издания.

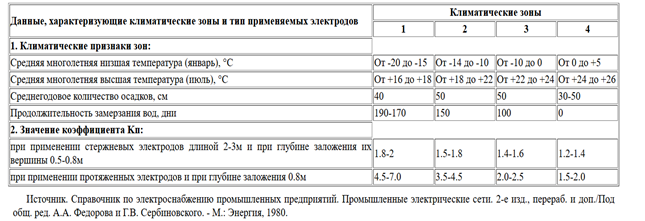

Таблица 1.

Значение повышающих коэффициентов для климатических зон

Заключение

В данной статье был проведён расчёт заземления РУ-0,4 кВ подстанции № 1. Все расчёты были проведены с учётов всех современны ГОСТов и ПУЭ, а также с учётов климатических особенностях местности.

Список литературы:

1. E.J. Аврал Расчет сопротивления заземляющего устройства / E.J. Аврал [Электронный ресурс] // яндекс документы : [сайт]. — URL: raschet-soprotivleniya-zazemlyayushchego-ustrojstva.pdf - Яндекс Документы (дата обращения: 19.03.2025).
