В теории автоматического управления центральное место занимают регуляторы. Данная статья является моделированием положения шара на платформе при выводе его из положения равновесия.
ABSTRACT
In automatic control theory, controllers hold a central position. This article presents a simulation of a ball's position on a platform as it is displaced from its equilibrium point.
Ключевые слова: регуляторы.
Keywords: controllers.
Задача звучит следующим образом: имеется горизонтальная ровная платформа, в середине которой находится стальной шар. Его выводят из положения равновесия приложением механической силы. Необходимо смоделировать движение шарика, если на платформе:
- не будет регулятора;

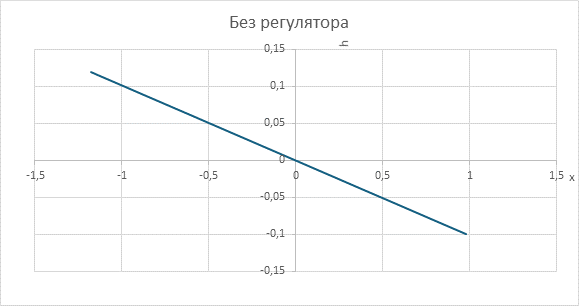

Рисунок 1. Положение шара на платформе без регулятора
Видно, что платформа отклонится в свое максимальное положение, шар укатиться с нее.
- находится пропорциональный;
Пропорциональный регулятор - простой усилитель с передаточной функцией. Дает относительно медленные переходные процессы и ненулевую статическую ошибку.

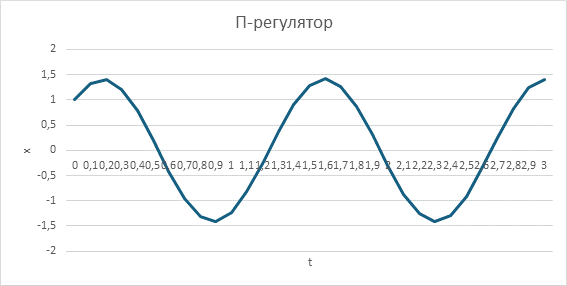

Рисунок 2. Платформа с П-регулятором
Видно, что платформа будет колебаться по синусоиде и никогда не придет в положение равновесия.
- находится пропорционально-дифференциальный регулятор.
ПД-регулятор помимо передаточной функции имеет реакцию на суммарное время реагирования.

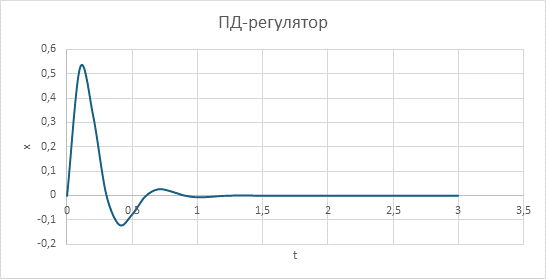

Рисунок 3. Платформа с ПД-регулятором
Видно, что после сильных начальный колебаний, такая платформа со временем максимально приблизится к положению равновесия.
Список литературы:
- Поляков К. Ю. Теория автоматического управления для «чайников» // Санкт-Петербург, 2008
