ПРОЕКТИРОВАНИЕ ФУНКЦИОНАЛЬНЫХ МОДЕЛЕЙ ДЛЯ ЦЕХА ПО ПРОИЗВОДСТВУ ПОЛУФАБРИКАТОВ
DESIGNING FUNCTIONAL MODELS FOR A SEMI-FINISHED PRODUCT WORKSHOP
Olzhas Kanatov
student, field of study 09.04.01, Moscow Aviation Institute (National Research University),
Russia, Moscow
Zhanat Zhumatayeva
academic advisor, Candidate of Sciences in Technologies, Associate professor, Branch "Voskhod" of the Moscow Aviation Institute in Baikonur,
Kazakhstan, Baikonur
АННОТАЦИЯ
В данной статье проектирование функциональных моделей цеха по производству полуфабрикатов. Выполнено моделирование производственных процессов с использованием методологии IDEF0, а также разработана структурная схема программного обеспечения, обеспечивающая взаимодействие элементов системы.
ABSTRACT
This article presents the development of a subsystem for information support of a manufacturing enterprise. Production processes were modeled using the IDEF0 methodology, and a software block diagram was developed to ensure the interaction of system elements.
Ключевые слова: цех, клиент, сырье, полуфабрикат, заявка, производство, программное обеспечение, проектирвание, диаграмма, нотация IDEF0, автоматизация.
Keywords: workshop, customer, raw materials, semi-finished product, application, software, designing, diagram, IDEF0 notation, production, automation.
С развитием цифровых технологий и активного внедрения автоматизированных информационных систем возрастает потребность в точном и структурированном описании процессов. Диаграммы IDEF0 представляют собой эффективный инструмент моделирования, позволяющий визуализировать функциональную структуру системы, определить входы, выходы, управляющие воздействия и используемые ресурсы. Их применение на ранних этапах анализа и проектирования способствует пониманию логики работы системы, согласованию требований и повышению взаимодействия между участниками проекта. Это делает нотацию IDEF0 востребованной в самых разных областях — от промышленности до разработки программного обеспечения.
Диаграммы IDEF0 предназначены для структурированного описания функций системы, процессов или организации. Они позволяют наглядно представить, какие действия выполняются, какие ресурсы для этого требуются, кто участвует в этих действиях и какие результаты получаются на выходе. Построение таких диаграмм необходимо для:
- анализа и оптимизации бизнес-процессов,
- уточнения требований к системе,
- улучшения взаимодействия между участниками процесса,
- выявления узких мест и дублирующих функций.
Использование IDEF0 на ранних этапах разработки или анализа системы обеспечивает более глубокое понимание ее структуры и логики работы, что особенно важно при создании автоматизированных информационных систем и при описании их архитектуры.
В результате анализа предметной области определены следующие задачи:
- Ввод исходных данных (информация: о сырье, о клиенте, о полуфабрикатах, технологическая карта, заявка на изготовление полуфабрикатов);
- регистрация заявок от клиентов посредством мобильного приложения;
- расчёт загруженности сотрудников с учётом поступивших заказов;
- расчет сроков производства продукции и оповещение клиента о готовности заявки посредством мобильного приложения;
- расчет и контроль необходимого количества сырья для изготовления полуфабрикатов;
- передача в производство сырья с истекающим сроком хранения;
- формирование накладной на реализуемые полуфабрикаты;
- формирование статистических отчетов (об изготовленной продукции, о клиентах).
Для построения диаграмм нотации IDEF0 используется программа - Visio.
До построения диаграммы IDEF0 определены основные информационные потоки.
Входными данными являются:
- Количество сотрудников;
- Данные о сырье;
- Данные о клиенте;
- Данные о полуфабрикатах;
- Заявка на изготовление полуфабрикатов;
Выходными данными является:
- Накладная;
- Сообщение о готовности заявки;
- Отчет о реализованной продукции;
- Нормы работы сотрудников;
- Отчет о количестве заявок за определенный период времени;
- Отчет о разнице между ценой произведенной продукции и затратами на сырье;
- Документ о передаче в производство;
- Показатели загруженности.
В управление системой входят:
- Технологическая карта;
- Алгоритм для расчета сроков изготовления заявки.
Механизмами системы являются Менеджер и Технолог.

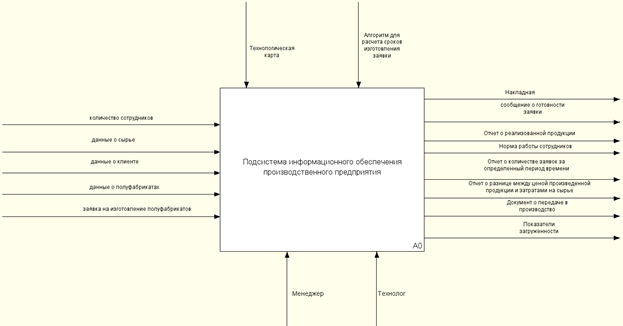

На рисунке 1 представлена диаграмма уровня A0.

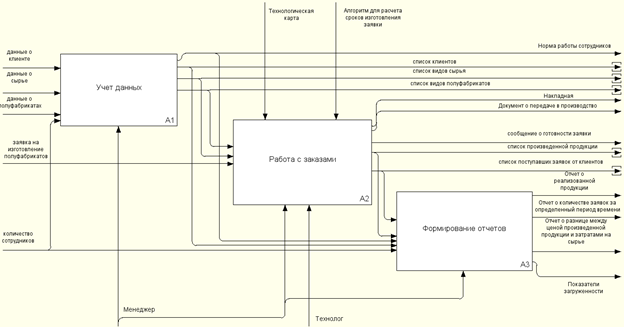

Рисунок 1. Диаграмма уровня A0
На рисунке 2 представлена декомпозиция информационной системы на основные функциональные подсистемы с использованием методологии IDEF0. Данная диаграмма позволяет отразить структуру взаимодействия между процессами в системе производства полуфабрикатов.
Рисунок 2. Декомпозиция системы на подсистемы
На рисунке 3 представлена декомпозиция процесса подсистемы «Учет данных», выполненная в нотации IDEF0. Данная диаграмма раскрывает внутреннюю структуру подсистемы, демонстрируя, из каких процессов она состоит и как осуществляется взаимодействие между ними.
Каждый из указанных процессов получает соответствующие входные данные (данные о клиентах, сырье, полуфабрикатах, количестве сотрудников) и формирует выходные информационные потоки — списки, нормы, которые используются другими подсистемами. Участие менеджера в системе отражено в виде управляющих воздействий, например, при вводе данных.

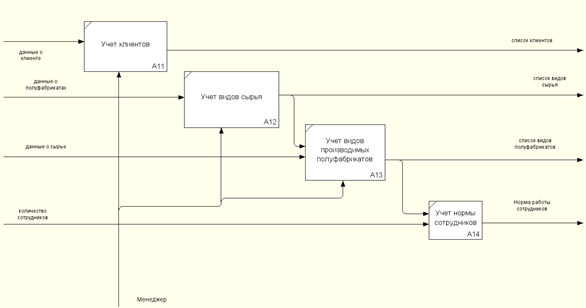

Рисунок 3. Декомпозиция процесса подсистемы «Учет данных»
На рисунке 4 представлена декомпозиция процесса подсистемы «Работа с заказами», выполненная в нотации IDEF0. Диаграмма отражает последовательность операций, связанных с обработкой заявок на изготовление полуфабрикатов, а также взаимодействие между функциональными блоками и внешними участниками процесса.
В процессе задействованы управляющие воздействия от менеджера и технолога, а также используются нормативные документы — технологическая карта и алгоритмы расчета. Результатом функционирования подсистемы являются готовые документы (накладная, сообщение о готовности), списки (сырья, заявок, продукции) и отчеты, которые могут использоваться другими подсистемами.

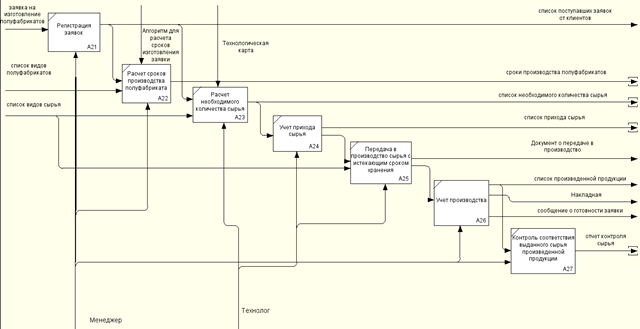

Рисунок 4. Декомпозиция процесса подсистемы «Работа с заказами»
На рисунке 5 представлена декомпозиция процесса подсистемы «Формирование отчетов», выполненная в нотации IDEF0. Данная диаграмма описывает основные функции, связанные с обработкой информации о продукции, клиентах, продажах и загрузке сотрудников, а также их взаимосвязи с внешними данными и участниками процесса.

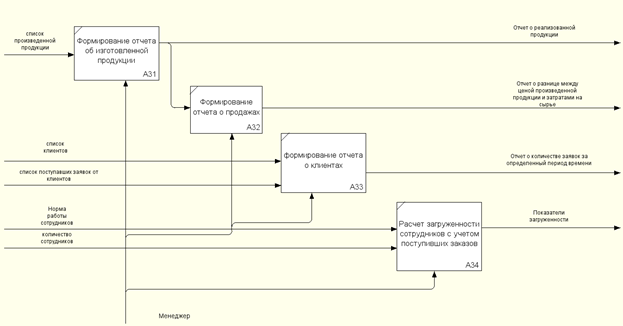

Рисунок 5. Декомпозиция процесса подсистемы «Формирование отчетов»
Таким образом, в ходе работы были построены функциональные модели в нотации IDEF0, позволяющие структурированно показать основные процессы цеха по производству полуфабриактов. Диаграммы демонстрируют взаимодействие между функциями, входными и выходными данными, а также управляющими воздействиями. Построенные модели стали основой для дальнейшего анализа и проектирования информационной подсистемы деятельности цеха.
