ПУНКТ ТЕХНИЧЕСКОГО РАДИОКОНТРОЛЯ

TECHNICAL RADIO CONTROL POINT

Maxim Zelenkov

student, Academy of the Federal Security Service of the Russian Federation,

Russia, Orel

Alexey Shcheblykin

scientific supervisor, Academy of the Federal Security Service of the Russian Federation,

Russia, Orel

АННОТАЦИЯ

Цель данной работы заключается в изучении вопросов, касаются особенностей пунктов технического радиоконтроля. В работе рассмотрено понятие радиотехнического контроля, его цели и задачи; перечислено оборудование, которое применяется на пунктах технического радиоконтроля; приведена структура пункта технического радиоконтроля. В ходе выполнения данных задач применялись такие методы исследования, как анализ, синтез, описание и обобщение. В заключение работы отмечается, что в настоящее время ведутся работы по модернизации уже действующих пунктов технического радиоконтроля и их переоснащению современными информационно-техническими средствами, которые позволят повысить эффективность их работы.

ABSTRACT

The purpose of this work is to study issues related to the features of technical radio control points. The paper considers the concept of radio engineering control, its goals and objectives; lists the equipment that is used at the points of technical radio control; the structure of the point of technical radio control is given. In the course of these tasks, such research methods as analysis, synthesis, description and generalization were used. In conclusion, it is noted that work is currently underway to modernize the existing technical radio monitoring points and re-equip them with modern information and technical means that will increase the efficiency of their work.

Ключевые слова: технический радиоконтроль, радиобезопасность, информационная система, радиоприемник, радиоанализатор.

Keywords: technical radio monitoring, radio security, information system, radio receiver, radio analyzer.

Обеспечение безопасности связи является одной из важных составных частей в общей системе мер по обеспечению информационной безопасности, сохранению государственной тайны и взаимосвязано с мероприятиями оперативной маскировки, противодействия ТСР иностранных государств, скрытого управления войсками и режима секретности.

Безопасность связи достигается своевременным проведением комплекса мероприятий, обеспечивающих сохранение государственной и военной тайны при использовании технических средств связи различного назначения [1, с. 30].

В Постановлении Правительства Российской Федерации от 1 апреля 2005 г. № 175  «Об утверждении Правил осуществления радиоконтроля в Российской Федерации» даётся следующее понятие: Контроль за излучениями радиоэлектронных средств и (или) высокочастотных устройств (далее - радиоконтроль) является составной частью государственного управления использованием радиочастотного спектра и международно-правовой защиты присвоения (назначения) радиочастот или радиочастотных каналов и представляет собой комплекс организационных и технических мероприятий, осуществляемых путем измерений и инструментальных оценок параметров излучений радиоэлектронных средств и (или) высокочастотных устройств [2, с. 2].

Радиотехнический контроль – это контроль за параметрами излучений радиоэлектронных средств, объектами которого являются средства радиосвязи. Организация и ведение радиотехнического контроля относится к числу наиважнейших задач в современном мире, в связи с чем в последнее время уделяется достаточно большое внимание вопросам, связанным с организацией эффективных пунктов по проведению технического контроля. В связи с вышесказанным можно с уверенностью сказать, что изучение вопросов, которые касаются пунктов технического радиоконтроля, является весьма актуальным в настоящее время.

К основным целям проведения технического радиоконтроля можно отнести:

- контроль за соблюдением требований радиочастотной службы РФ;

- оценку электромагнитной совместимости РЭС на узле связи;

- противодействие средствам радиотехнической разведки.

Для достижения данных целей должны быть выполнены следующие задачи:

- контроль за соблюдением временных запретов (ограничений) на использование радиочастот, полос радиочастот, вводимых при проведении специальных мероприятий и в чрезвычайных ситуациях;

- оценка электромагнитной совместимости радиоэлектронных средств. Выявление источников непреднамеренных помех;

- оценка загрузки частотных диапазонов с привязкой местоположения источников радиоизлучений к географическим координатам;

- пеленгование источников радиопомех и отображение пеленговой информации на фоне электронной карты местности;

- выявление информативных побочных излучений, видов и параметров модуляции, других демаскирующих признаков РЭС.

Анализ задач технического радиоконтроля предполагает, что пункт радиотехнического контроля должен иметь:

- сканирующий приёмник, перекрывающий по частоте весь диапазон используемых на КПУ средств радиосвязи. Данным приёмником будут решены задачи контроля за соблюдением временных запретов (ограничений) на использование радиочастот, полос радиочастот, оценки загрузки частотных диапазонов, выявление источников непреднамеренных помех линиям радиосвязи;

- анализатор спектра для визуального наблюдения и инструментальной оценки электромагнитной совместимости радиоэлектронных средств, оценки загрузки частотных диапазонов, выявление информативных побочных излучений, видов и параметров модуляции, других демаскирующих признаков РЭС;

- пеленгатор для определения местоположения источников радиопомех с возможностью отображения пеленговой информации на фоне электронной карты местности;

- приемник для определения местоположения поста технического радиоконтроля с целью привязки к координатам на электронной карте местности;

- комплект антенн перекрывающих широкий диапазон частот контролируемых на КПУ радиоизлучающих средств для приемников, анализатора, пеленгатора и электронного (управляемого) антенного коммутатора;

- желательно процессы управления средствами технического радиконтроля, сбора и обработки данных, составления базы данных и оформления отчётных документов автоматизировать с использованием ПЭВМ. Для этой цели необходима управляющая программа для ПЭВМ.

Таким образом, на основании анализа задач радиотехнического контроля и требований к техническому оснащению поста радиотехнического контроля, предлагается следующая структура автоматизированного поста радиотехнического контроля, представленная на рисунке 1.

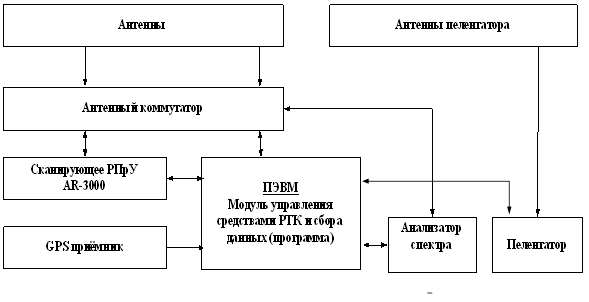

Рисунок 1. Структура автоматизированного поста радиотехнического контроля

Количественный состав дежурной смены можно ограничить двумя операторами - старший оператор поста технического радиоконтроля и оператор поста технического радиоконтроля. Для организации дежурства на пункте технического радиоконтроля необходимы следующие документы:

- аппаратный журнал поста технического радиоконтроля (ведет старший оператор пункта технического радиоконтроля);

- задание на ведение технического радиоконтроля;

- график дежурства;

- график технического радиоконтроля [3].

Действиями дежурных смен пункта технического радиоконтроля и других постов руководит начальник аппаратной. Обязательными документами на любом пункте технического радиоконтроля являются задание на проведение технического радиоконтроля, график дежурства, график радиотехнического контроля и аппаратный журнал.

Задание на ведение технического радиоконтроля разрабатывается при планировании КПУ, также как и задания по связи. Данный документ является рабочим документом начальника узла связи, которым он руководствуется при постановке задачи узлу связи, при определении временных интервалов выполнения заданий технического радиоконтроля с учетом этапов использования радиосредств, когда те или иные средства радиосвязи активно работают в режиме излучения. Копия задания должна быть также на пункте технического радиоконтроля.

График радиотехнического контроля разрабатывается начальником аппаратной. На графике технического радиоконтроля должны быть указаны конкретные задания и временные интервалы на ведение контроля. Такими данными располагает начальник узла. Поэтому при постановке задачи узлу связи, начальник узла определяет основные задачи и время ведения технического радиоконтроля. Начальник аппаратной оформляет график технического радиоконтроля и подписывает его.

Аппаратный журнал относится к числу самостоятельных оперативных документов поста радиотехнического контроля. В данном документе отражается факт приема дежурства, время, номера радиосетей, радионаправлений и радиорелейных линий излучения радиопередающий устройств которых подвергаются техническому радиоконтролю. Кратко указываются результаты технического радиоконтроля.

В заключение работы хотелось бы отметить, что в настоящее время ведутся работы по модернизации уже действующих пунктов технического радиоконтроля и их переоснащению современными информационно-техническими средствами, которые позволят повысить эффективность их работы.

Список литературы:

1. Пешков, А.А. Радиопередающие и радиоприёмные устройства: уч.-мет. пос. / А.А. Пешков. – Воронеж: Воронежский институт правительственной связи (филиал) Академии Федеральной службы охраны Российской Федерации, 2019. – 66 с.
2. Постановление Правительства РФ от 1 апреля 2005 г. № 175 «Об утверждении Правил осуществления радиоконтроля в Россйиской Федерации» [Текст]. – М.: Гарант, 2021. – 3 с.
3. Панчук, П.В. Техническая эксплуатация систем радиосвязи: уч.-мет. пос. / П.В. Панчук, Д.О. Бычков, Д.В. Сенькевич, А.С. Шамин. – Воронеж: Воронежский институт правительственной связи (филиал) Академии Федеральной службы охраны Российской Федерации, 2019. – 125 с.
