ПЕРЕДАЧА ДАННЫХ ОТ КИП В РСУ

Иванова Татьяна Максимовна

студент, кафедра геологии и нефтегазового дела, Сахалинский государственный университет,

РФ, г. Южно-Сахалинск

Калинин Виталий Константинович

студент, кафедра геологии и нефтегазового дела, Сахалинский государственный университет,

РФ, г. Южно-Сахалинск

Постников Артём Климентьевич

студент, кафедра геологии и нефтегазового дела, Сахалинский государственный университет,

РФ, г. Южно-Сахалинск

DEVELOPMENT PROSPECTS OF CALS TECHNOLOGIES



Ivanova Tatyana

Student, Department of Geology and Oil and Gas business, Sakhalin state University,

Russia, Yuzhno-Sakhalinsk

Kalinin Vitalii

Student, Department of Geology and Oil and Gas business, Sakhalin state University,

Russia, Yuzhno-Sakhalinsk

Postnikov Artem

Student, Department of Geology and Oil and Gas business, Sakhalin state University,

Russia, Yuzhno-Sakhalinsk



АННОТАЦИЯ

Знание путей прохождения сигналов от КИП в РСУ необходимо для диагностики неисправностей и оптимизации работы системы управления. Это позволяет оперативно выявлять и устранять причины некорректных показаний, а также настраивать РСУ для более точного и эффективного управления технологическим процессом.

ABSTRACT

Understanding the signal paths from field instrumentation (sensors and transmitters) to the distributed control system (DCS) is crucial for troubleshooting malfunctions and optimizing the control system's performance. This enables the quick identification and correction of the causes of incorrect readings, as well as the configuration of the DCS for more accurate and efficient process control.



Ключевые слова: контрольно-измерительные приборы, распределенная система управления, сигнал.

Keywords: sensors and transmitters, Distributed Control System (DCS)¸ signal.



В данной статье рассматривается сигнал, который идет от тензометрического датчика перепада давления. Принцип его работы следующий: диафрагма помещается в поток и вызывает местный перепад давления. Под воздействием давления мембрана деформируется, что приводит к изменению сопротивления тензорезисторов. Растяжение проводящих элементов каждого тензорезистора приводит к росту длины и уменьшению поперечного сечения, в результате сопротивление растёт. При сжатии — наоборот. Таким образом, деформация преобразуется в изменение электрического сопротивления полупроводника или проводника, и далее — в сигнал напряжения. И из его величины рассчитывается расход на основе знаний о геометрической форме и размерах первичного элемента. Дифференциальные датчики давления присоединяются к технологическому трубопроводу с помощью двух трубок, называемых импульсными линиями.

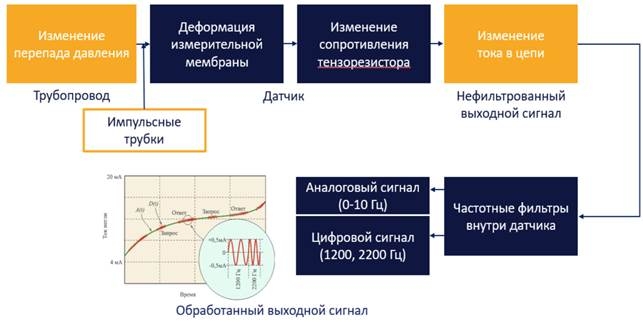

Рисунок 1. Принципиальная схема преобразования и передачи данных



Изменение перепада давления передаётся по импульсным трубкам в датчик и вызывает деформацию измерительной мембраны. Тензорезисторная подложка при деформации также изменяет свое сопротивление, за счет чего происходит изменение тока - выходного сигнала датчика. Также датчик может сформировать сообщение по ХАРТ-протоколу и передать его в контроллер как серию высокочастотных колебаний. В итоге, нефильтрованный сигнал будет состоять из множества колебаний разной частоты. На стороне контроллера этот "сырой" сигнал проходит через несколько фильтров и преобразователей, и разделяется на "чистые" аналоговый и цифровой сигналы. Обычно аналоговый сигнал несет в себе информацию об измеряемой величине. Цифровой сигнал может содержать информацию о нескольких переменных и настраивается отдельно.
