МОДЕЛИРОВАНИЕ РАСПРОСТРАНЕНИЯ УДАРНОЙ ВОЛНЫ В КАНАЛЕ С МАССОПОДВОДОМ
В современном мире особое внимание уделяется исследованию процессов, происходящих в массоподводящих каналах твердотопливных газогенераторов. Одним из наиболее сложных и малоизученных явлений является интерференция ударных волн, которая может существенно влиять на эффективность и безопасность работы генератора.
Ударные волны представляют собой мощные физические явления, возникающие при сверхзвуковых процессах горения и движениях газов. Их взаимодействие в замкнутых пространствах массоподводящих каналов создаёт уникальную картину интерференции, порождая сложные волновые структуры.
Явление интерференции в таких условиях приобретает особую значимость, поскольку может приводить как к деструктивным последствиям. С одной стороны, правильное управление интерференцией может повысить эффективность работы газогенератора, с другой – неуправляемое взаимодействие волн способно вызвать значительные конструктивные разрушения.
Актуальность исследования обусловлена необходимостью разработки новых подходов к проектированию массоподводящих систем, способных минимизировать негативное влияние интерференции ударных волн. Понимание механизмов этого явления открывает новые возможности для оптимизации работы газогенераторов и повышения их надёжности.
Данная работа посвящена исследованию особенностей газодинамических процессов в газогенераторе при возникновении ударной волны в работающем газогенераторе и взаимодействии фронта данной волны с массоподводящей поверхностью. На рисунке 1 представлена схема расчётной области газогенератора. Рассматривается
|

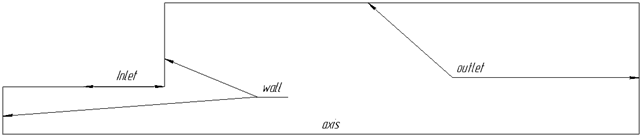

Рисунок 1. Расчётная область с указанием типов граничных условий |
Исследуется влияние ударной волны на параметры внутри газогенератора при взаимодействии ударной волны и массоподводящей поверхности на входной границе. Для решения задач газовой динамики используются уравнения Навье – Стокса, осреднённые по Рейнольдсу для сжимаемого совершенного газа [10, 12] :
|
(1) |
где – вектор скорости осредненного течения с компонентами
– молекулярная и турбулентная составляющие тензора вязких напряжений,
– полная энергия газа,
– его полная энтальпия,
– молекулярная и турбулентная составляющие вектора плотности теплового потока,
– температура,
– удельная теплоёмкость газа при постоянном объёме,
– удельная теплоёмкость газа при постоянном давлении,
– молярная масса газа,
– универсальная газовая постоянная. Для замыкания (1) используется модель турбулентности k-ω SST. Выражения для кинетической энергии турбулентности и удельная скорость её диссипации, как правило, связанной с кинетической энергией турбулентности и изотропной диссипацией соотношением [10]:
|
(2) |
|
|
|
где – удельная скорость диссипации;
– кинетическая энергия турбулентности;
– генерационный член в уравнении для кинетической энергии;
– турбулентная вязкость; D - коэффициент перемешивания (турбулентно-молекулярной диффузии). Здесь:
Константы модели:
Данная модель хорошо описывает пристенные течения, в том числе, с большими градиентами давления.
Температура горения заряда и массовый расход считаются постоянными и имеют следующие значения: = 1000 К,
= 2.4 кг/с. Постановка задачи двухмерная, осесимметричная.
Для построения геометрии был использован КОМПАС-3D.Для получения численного решения было выполнено разбиение геометрических моделей конечно-элементарной сеткой. Данный процесс выполнен в модуле Mesh.
На рисунках 2 - 3 представлены физические поля давления и плотности соответственно. Данные результаты моделирования использовались в качестве начальных условий для задания набегающей ударной волны. В результате анализа данных полей можно сделать вывод, что рассматриваемое течение является установившимся, а решение сошедшимся. Также можно наблюдать сформировавшуюся бочкообразную структуру струи, исходящую из канала газогенератора и зону обратного течения, возникающую перед входной границей из-за незаполненной области.
|

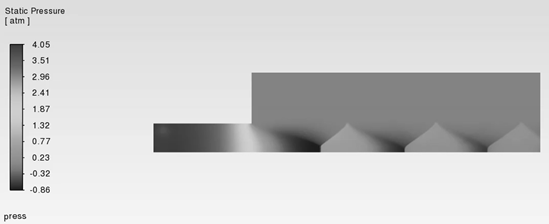

Рисунок 2. Поле распределения давления
|
|

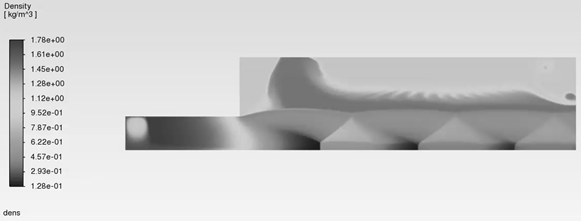

Рисунок 3. Поле распределения плотности |
На рисунках 4 - 7 представлены физические поля распределения давлений и плотности в массоподводящем канале после прохождения ударной волной выходного сечения канала с давлением и
соответственно. На рисунках 5, 7 можно наблюдать искажение фронта ударной волны в следствие действия на неё истекающего потока газа из входной границы, чего можно наблюдать дифракцию ударной волны, которая распространяется вдоль истечения потока газа из входной границы.
|

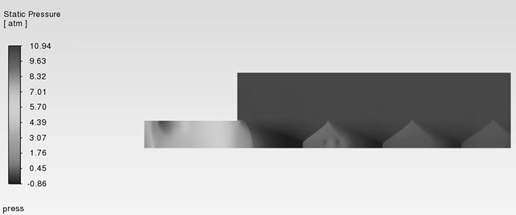

Рисунок 4. Поле распределения давления при
|
|

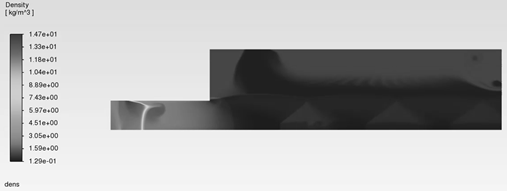

Рисунок 5. Поле распределения плотности при
|
|

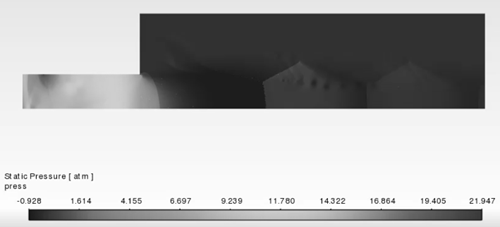

Рисунок 6. Поле распределения давления при
|
|

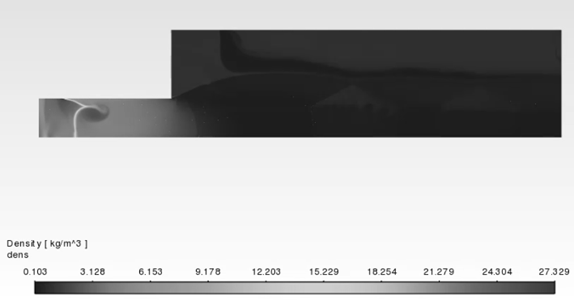

Рисунок 7. Поле распределения плотности при |
Заключение
Анализ полученных результатов численного моделирования позволяет сделать вывод, что при прохождении ударной волны через массоподводящую границу происходит поджатие инжектируемого газового потока, что приводит к флуктуациям в последующем течении, увеличению физических параметров внутри камеры газогенератора, а также переходу на неустановившийся режим течения.
Следует отметить, что в процессе подготовки начальных физических полей для последующих расчетов рассматривались как вязкая, так и невязкая постановки, и последующее сравнение показало, что влияние вязкостных эффектов вблизи инжектируемой поверхности незначительно и последующее моделирование можно проводить в невязкой постановке.
Список литературы:
- Абугов Д.И, Бобылев В.М. Теория и расчет ракетных двигателей твёрдого топлива. Учебник для машиностроительных вузов. – М.: Машиностроение, 1987. – 272 с.
- Алиев А.М., Липанов А.М. Проектирование ракетных двигателей твердого топлива. - М.: Машиностроение, 1995. 400 с.
- Белов, В.П. Внутрикамерные процессы в ракетных двигателях на твердом топливе: учебное пособие / Балт. гос. техн. ун-т. − СПб., 2018. – 56 с.
- Борисов В. А. Конструкция и проектирование ракетных двигателей твердого топлива: Учебное пособие. — Клнбышев: KуАИ, 1982. — 72 с.
- Володин В.А. Конструкция и проектирование ракетных двигателей. – М.: Машиностроение, 1971. – 336 с.
- Волков К.Н., Емельянов В.Н., Тетерина И.В., Яковчук М.С. Газовые течения в соплах энергоустановок Москва.: Физматлит,2017.
- Волков Е. Б., Мазинг Г. Ю., Сокольский В.Н. Твердотопливные ракеты. – М.: Машиностроение, 1992. – 288 с.
- Гречух Л.И., Гречух И.Н. Конструкция и проектирование РДТТ. Учебное пособие по курсовому и дипломному проектированию. Омск, 2003
- Губертов А.М., Миронов В.В., Борисов Д.М. и др.; под ред. Коротеева А.С. Газодинамические и теплофизические процессы в ракетных двигателях твердого топлива М.:Машиностроение, 2004. 512 с.
- Запрягаев В.И., Кавун И.Н., Кундасев С.Г. Расчетно – экспериментальное исследование газодинамической структуры сверхзвуковой перерасширенной струи/ Вестник НГУ. Серия: Физика. Том 8, выпуск 4. – 2013.
- Лавров Л.Н. Конструкции ракетных двигателей на твёрдом топливе/ Л.Н. Лавров и [др.]; под общ. ред. Л.Н. Лаврова. – М.: Машиностроение, 1993. – 215 с.
- Шишков А.А., Панин С.Д., Румянцев Б.В. Рабочие процессы в ракетных двигателях твёрдого топлива. Справочник Москва.: Машиностроение ,1989. – 240 с.
- Яскин А.В. Теория устройства ракетных двигателей: учебное пособие. – Бийск: Издательство государственного технического университета, 2013. – 262 с.
