ВНЕДРЕНИЕ СОЛНЕЧНОЙ ЭЛЕКТРОСТАНЦИИ НА ПУНКТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АВТОМОБИЛЕЙ

Телеш Анастасия Александровна

студент, кафедра электротехники и электроники, Гродненский Государственный Университет имени Янки Купалы,

Беларусь, г. Гродно

Кропочева Людмила Владимировна

научный руководитель,

канд. физ.-мат. наук, доц., кафедра электротехники и электроники, Гродненский Государственный Университет имени Янки Купалы,

Беларусь, г. Гродно

Солнечная энергетика —  направление альтернативной энергетики, которое основано на непосредственном использовании солнечного излучения для получения энергии в каком-либо виде.

Существуют четыре типа солнечных электростанций:

- автономные домашние станции, обеспечивающие электроэнергией до­машние хозяйства и деревни, не подключенные к промышленной системе элек­троснабжения;

- автономные промышленные станции обеспечивают электроснабже­ние для широкого круга потребителей;

- местные сетевые станции обеспечивают электроэнергией конкрет­ного, подключенного к сети, потребителя;

- промышленные сетевые станции обеспечивают электроэнергией по­селки, города, заводы.

Солнечные сетевые электростанции привлекают своей простотой и низкой стоимостью. Основное достоинство - не требуют много места.

Сетевая электростанция представляет собой солнечный генератор без накопителя энергии. Основные элементы электростанций - солнечные панели, аккумулятор, инвертор заряда и инвертор.

В отличие от станций с накопителем возможности сетевых электростанций ограничены. Раз нет накопителя, значит, в отсутствии солнечного света она не способна генерировать энергию. Поэтому в темное время суток и когда не хватает мощности электростанции, электричество берется из сети.

Сетевые солнечные электростанции целесообразнее использовать на предприятиях, офисных зданиях, учебных заведениях, детских садах поскольку в этих учреждениях максимальное потребление электроэнергии происходит в светлое время суток.

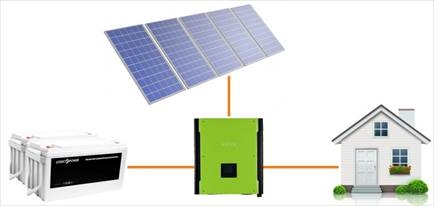

Автономная солнечная станция как правило строится для электроснабжения, где нет по близости промышленной сети. Всю выработанную солнечную энергию она направляет на питание потребителей, а избытки запасает в аккумуляторных батареях. В темное время суток электроснабжение осуществляется от аккумуляторов (Рис.2).



Рисунок 2. Схема автономной солнечной электростанции



К недостаткам автономной станции следует отнести их высокую цену, за счёт аккумуляторных батарей и мощности инвертора.

В состав сетевой солнечной станции входят следующие элементы:

1. солнечные панели, которые вырабатывают электроэнергию под действием солнечного излуче­ния постоянный ток;

2. сетевые инверторы, служащие для преобразования постоянного тока, в переменный;

3. двунаправленный счетчик, предназначенный для контроля производи­тельности системы и продажи электроэнергии по "зеленому" тарифу;

4. опорные конструкции и крепления для размещения солнечных панелей;

5.централизованная сеть;

6.потребители электроэнергии.

Инвертор–специальное устройство, которое служит для преобразования постоянного тока, напряжением 12/24/48В, в переменный, используемое для питания устройств и освещения напряжением 220/380В.

Солнечные панели - устройства, которое принимает солнечную инсоляцию, и превращают их в постоянный электрический ток. Они отличаются по своей мощности и габаритам.

Выбор оборудования для солнечной станции

Вначале необходимо выбрать тип и мощность солнечных панелей. В рассматриваемом случае вся вырабатываемая энергия солнечными панелями будет уходить на нужды самой станции технического обслуживания автомобилей.

В данном случае для станции технического облуживания автомобилей будет использована монокристаллическая солнечная панель, так как у нее более высокий КПД по сравнению с другими панелями, небольшие, и длительный срок службы – более 25 лет. Более подходящими к установке являются солнечные панели марки SIM350 PERC (5BB) мощностью 350Вт., технические характеристики которых представлены в таблице 1.

Таблица 1.

Характеристики солнечных панелей SIM350 PERC (5BB)

Наименование параметров

Характеристика

Модель

SIM350 PERC (5BB)

Тип

Монокристаллический

Мощность

350 Ватт

Количество элементов, шт

72( 6 x 12 )

Размер элементов, мм

156 x 156

Напряжение без нагрузки

45,09 В

Напряжение max мощности

37,58 В

Ток короткого замыкания

9,88 А

Рабочий ток

9,32 А

Эффективность модуля, %

17,85

Срок службы

не менее 25 лет

Материал рамки

черный анодированный алюми­ниевый сплав с усиленным профилем

Провода 0,9м с конекторами MC4

Есть

Рабочая температура

от -50°С до +85°С

Габариты (ДхШхВ)

1650х992х35 мм

Масса, кг

21,5



Для того чтобы установить связь с внешней сетью необходимо установить солнеч­ный сетевой инвертор, который будет преобразовывать постоянный ток более низкого напряжения, приходящий с солнечных батарей в ток более высокого напряжения 220/380 В внешней сети. Для правильного выбора сетевого инвер­тора нужно обратить внимание на максимальную мощность инвертора и уста­новленную мощность системы электроснабжения. Технические характеристики солнечного сетевого инвертора представлены в таблице 2.

У сетевого инвертора как правило имеются два встроенные контроллера MPPT – элек­тронного устройства, которое отслеживает точку максимальной мощности. Благодаря контроллеру MPPT, солнечные панели вырабатывают максимально возможное количество электроэнергии. С выхода, встроенных в инвертор контроллеров, напряжение подается непосредственно на схему, преобразующую постоянное напряжение в трехфазное переменное 380 В.

Для защиты от грозовых перенапряжений между инвертором и сетью устанавливаются устройства защиты от импульсных перенапряжений и от воздействия коммутационных перенапряжений электроустановок.

Таблица 2.

Характеристики сетевого инвертора SOFAR 30000TL-G2

Наименование параметров

Характеристика

Модель

SOFAR 30000TL-G2

Тип устройства

Бестрансформаторный

Максимальная вых. мощность

30000 Вт

Число контроллеров MPP слежения

2

Число входов DC (для каждого MPPT)

2

Максимальный ток (для каждого MPPT контроллера)

48 А

Диапазон выходного напряжения

220/380В

Макс. входное напряжение

1100В

Номинальная частота

50Гц / 60Гц

Защитные функции

IntegratedPlantControl, Перенапряжение, Превышение тока, Превышение температуры, Ток утечки (УЗО),

Стандартный режим связи

Wi-Fi, GPRS (опция), Bluetooth

Хранение рабочих данных

25 лет

Температура

-25°C ~ +60°C

Размеры (ДхШхВ)

661х682х264

Вес

37 кг



При внедрении солнечной электростанции станция технического обслуживания автомобилей может выда­вать излишки электроэнергии в сеть и продавать их по завышенному тарифу. Из этого следует, что станция технического обслуживания автомобилей не только экономит, но и зарабатывает на излишках электроэнергии.



Список литературы:

  1. Анчарова, Т.В. Электроснабжение и электрооборудование зданий и сооружений: Инфра-Инженерия, 2016. - 416 c.
  2. Киреева, Э.А. Электроснабжение и электрооборудование цехов промышленных предприятий - М.: КноРус,2013.368 c.
