АНАЛИЗ ОСНОВНЫХ ПОВРЕЖДЕНИЙ ЭЛЕКТРООБОРУДОВАНИЯ В БАЛАШИХИНСКИХ ЭЛЕКТРИЧЕСКИХ СЕТЯХ ЗА 2013-2016 ГОД

АННОТАЦИЯ

Цель статьи в определении основных причин частых повреждений электрических сетей и как следствие, продолжительных простоев электрооборудования которые являются определяющими потерями от недоотпуска электрической энергии. В статье используются статистические данные, взятые с начала 2013 г. по конец 2016 г. в Балашихинских электрических сетях.

Ключевые слова: потери, повреждения, оборудование, электрические сети.

В составе Балашихинских электрических сетей имеется большое количество разнообразного оборудования, которое смонтировано начиная с  50-60х годах 20 века и по наши дни.

Балашихинские сети имеют в своем составе:

•        261 трансформаторную подстанцию различных типов конструкций класса напряжений 0,4-6-10 кВ и общей балансовой мощностью более 30 МВА;

•        348 километров кабельных линий напряжением 0,4-6-10 кВ;

•        112 километров воздушных линий напряжений 0,4-6-10 кВ;

В период эксплуатации возникают разнообразное количество повреждений оборудования, которое можно разбить по группам и произвести анализ по выявлению основных повреждений.

Был проведен статистический анализ по повреждениям в сети с 01.01.2015 года по 31.12.2016 года, который составил 406 случаев технологических нарушений различного характера (рис.1.):

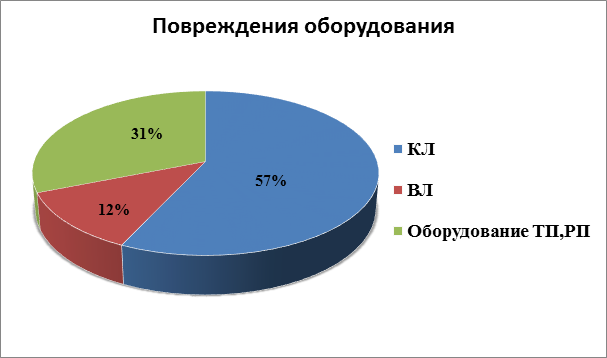

Рисунок 1. Процентная диаграмма повреждений в сети

Основной проблемой повреждения кабельных линий является эксплуатация старых кабельных линий марок ААБ и АСБ которые за счет своего износа подвержены механических повреждениям вследствие подвижек грунта в осенние и весенние периоды года. [1, с.23]

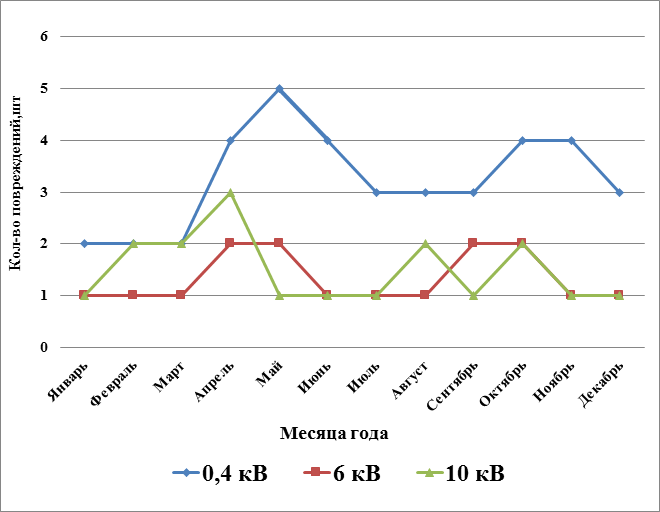

При проведении анализа составим среднестатистическую диаграмму возможных повреждений для каждого месяца за год на 100 км КЛ (рис.2.):

Рисунок 2. Статистика повреждений КЛ за год.

В воздушных линиях напряжением 6-10 кВ из-за своей малой протяженности и прохождения в лесной местности основной причиной повреждения являются, перехлест жил и обрывы неизолированных проводов за счет падения деревьев и ослабления натяжения на анкерных опорах.

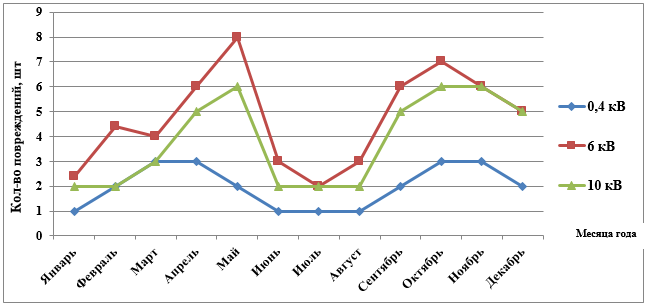

На рисунке 3. приведена диаграмма возможных повреждений для каждого месяца за год на 100 км ВЛ:

Рисунок 3. Статистика повреждений ВЛ за год.

Основные виды повреждений ТП,РП:

1)      Старение изоляции (опорные и проходные изоляторы 50-60х годов приходят в негодность, виниловая и бумажная изоляция стареет из-за перепадов температур);

2)      Перекрытие фарфоровой изоляции;

3)      Механическое разрушение оборудования вследствие КЗ, перегрузок и перенапряжений;

4)      Попадание инородных предметов на токоведущие части;

5)      Повреждение трансформаторов от внутренних повреждений и перегрузок;[2, с.178]

         При проведении анализа составим среднестатистическую диаграмму возможных повреждений для каждого месяца за год на 100 ТП(РП):

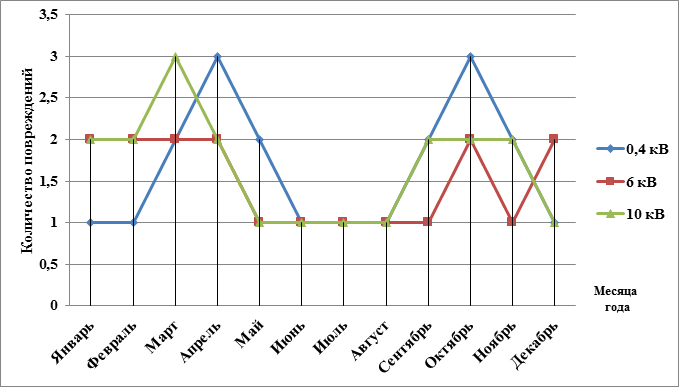

Рисунок 4. Статистика повреждений по временам года.

Приведем обобщённую статистику повреждений за отчетный период, чтобы иметь представление о выделении основных причин простоев оборудования (рис. 5):

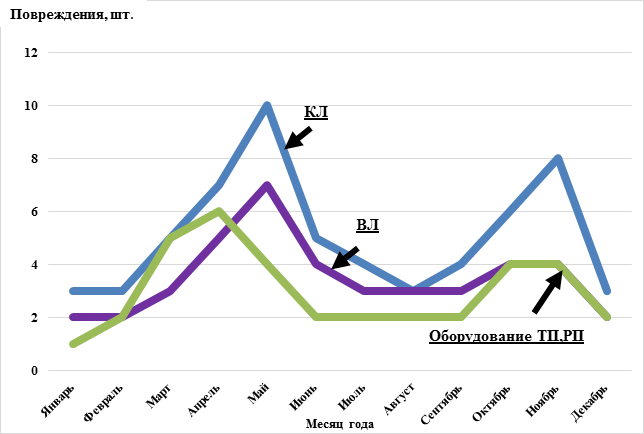

Рисунок 5. Обобщенная статистическая диаграмма.

Как видно из диаграммы, основной причиной повреждений являются кабельные линии старых марок, которые были заложены более 30 лет назад и имеют слишком высокий износ.

Список литературы:

1. Закс Л. Статистическое оценивание / Л. Закс.- М.: Статистика, 2005.
2. ПУЭ 7 издание, раздел 5.
