ПОСТРОЕНИЕ МОДЕЛИ ТРАНСПОРТНОЙ СИСТЕМЫ ГОРОДА ЛАНГЕПАС

Князев Сергей Михайлович

магистрант, кафедра кибернетических систем ТИУ,

РФ, г. Тюмень

Аннотация: в данной работе приводится пример построения графической модели в виде ориентированного графа транспортной системы города Лангепас с помощью системного подхода.

Ключевые слова: моделирование, транспортная система, ориентиро-ванный граф.



Введение: актуальность и практическая значимость исследования заключается в том, что перед государственными и коммерческими компаниями ХМАО – Югры, осуществляющими перевозку пассажиров, стоит задача планирования и оптимизации маршрута следования. Географические информационные системы (ГИС) – удобный инструмент для выполнения данной задачи. ГИС – специализированная информационная система, предназначенная для работы на интегрированной основе с геопространственными и различными по содержанию семантическими данными [1, ст. 16].

Построение оптимальных маршрутов должно осуществляться по принципу наименьшего числа пересадок. Маршрут прокладывается в зависимости от пунктов отправления/назначения и промежуточных пунктов. Путь отображается с учетом выбранного плана формирования. Также возможно построение нескольких альтернативных маршрутов и работа с ними.

Формирование маршрутной сети в среде ГИС на базе картографической информации зависит от полноты и достоверности необходимых исходных данных.

Для того чтобы реализовать задачи планирования и оптимизации маршрута следования необходимо в первую очередь построить модель. Для этого объектом моделирования я выбрал транспортную систему города Лангепас. Данный выбор обоснован тем, что выбранная транспортная система имеет небольшое количество остановочных пунктов и соединяющих их маршрутов, что положительно повлияет на визуальное восприятие графической модели.

Цель: построение графической модели транспортной системы города Лангепас.

Объект исследования: транспортная система города Лангепас.

Достижение поставленной цели предусматривает решение следующих задач:

  1. изучить транспортную систему города Лангепас;
  2. построить модель транспортной системы города Лангепас.

Информационная база исследования представлена транспортной базой геоданных, включающей маршруты и остановочные пункты. Пространственные данные (географические данные, геоданные) – данные о пространственных объектах, включающие сведения об их местоположении и свойствах, пространственных и непространственных атрибутах [2, с. 86].

Практическая значимость. К построенной модели можно будет применить алгоритм поиска оптимальных путей, убедиться, что выбранный алгоритм подходит для решения задач, поставленных государственными и коммерческими компаниями ХМАО – Югры и в дальнейшем реализовать его в качестве модуля построения оптимальных маршрутов в создаваемой ГИС системе.

Методы исследования. В качестве основных способов получения новых знаний и методов решения поставленных задач в данной работе использованы следующие методы научного исследования: системный подход и моделирование.

При изучении транспортной системы было выявлено, что данная система состоит из 34 остановочных пунктов (таблица 1) и 5 маршрутов (таблица 2) которые их связывают между собой.

Таблица 1.

Метаинформация об остановочных пунктах

Номер остановочного пункта, изображенного на рисунке в приложении А

Наименование остановочного пункта

1

УРС(Конечная)

2

Магазин "Дары Сибири" (в направлении Магазин "Эверест")

3

Сош № 1(Конечная)

4

Автовокзал (г. Лангепас)

5

Рынок Аврора (в направлении Городская поликлиника)

6

«Мечеть» (в направлении СОШ № 1)

7

Центральная аптека (в направлении Городская поликлиника)

8

Магазин "Эверест" (в направлении Детский парк Бегемот)

9

УТТ-1 (2 остановки в разных направлениях)

10

Городская поликлиника (2 остановки в разных направлениях)

11

Детский парк "Бегемот" (2 остановки в разных направлениях)

12

ЛГ МУП "АТУ" (2 остановки в разных направлениях)

13

Универсам "Север"

14

Лангепастелеком (в направлении Детский парк Бегемот)

15

Торговый центр "Лангепас"

16

Магазин "Ермак" (2 остановки в разных направлениях)

17

Больничный комплекс (2 остановки в разных направлениях)

18

Администрация (в направлении Лангепастелеком)

19

ТПП "Лангепаснефтегаз" (в направлении магазин "Копейка")

20

Улица Дружбы народов

21

Магазин "Копейка" (в направлении Ханты-Мансийский банк)

22

Городской рынок

23

Ханты-Мансийский банк

24

Папарац Кветка (2 остановки в разных направлениях)

25

Магазин ИРС (2 остановки в разных направлениях)

26

Урьевская РЭС (в направлении магазин ИРС)

27

Ж-Д вокзал (в направлении УКК)

28

УКК

29

ЦТБ (в направлении Ж-Д вокзал)

30

ЦБПО БНО (2 остановки в разных направлениях)

31

ЛУКТУР-А (2 остановки в разных направлениях)

32

Павильон "Вахтовик" (2 остановки в разных направлениях)

33

Утт-3 (2 остановки в разных направлениях)

34

Конечная (в направлении УТТ 3)



Таблица 2.

Метаинформация о маршрутах

Номер маршрута, изображенного на рисунке в приложении А

Номера остановочных пунктов из таблицы 2.1, входящих в данный маршрут

1 (в прямом направлении)

2 → 8 → 11 → 15 → 19 → 21 → 23 → 13 → 10 → 4 → 9 → 12

1 (в обратном направлении)

12 → 9 → 5 → 10 → 24 → 22 → 20 → 18 → 14 → 11 → 6 → 3

2 (в прямом направлении)

2 → 8 → 11 → 15 → 19 → 21 → 23 → 24 → 25 → 30 → 31 → 32 → 33 → 34

2 (в обратном направлении)

34 → 33 → 32 → 31 → 30 → 29 → 27 → 28 → 26 → 25 → 24 → 22 → 20 → 18 → 14 → 11 → 6 → 3

3 (в прямом направлении)

17 → 16 → 18 → 14 → 11 → 7 → 10 → 24 → 22 → 30 → 31 → 32 → 33 → 34

3 (в обратном направлении)

34 → 33 → 32 → 31 → 30 → 29 → 27 → 28 → 21 → 23 → 13 → 8 → 11 → 15 → 17

4 (в прямом направлении)

2 → 8 → 11 → 15 → 16 → 17 → 19 → 21 → 23 → 13 → 10 → 4 → 9 → 12 → 1

4 (в обратном направлении)

1 → 12 → 9 → 5 → 10 → 24 → 22 → 20 → 17 → 16 → 18 → 14 → 11 → 6 → 3

5 (в прямом направлении)

2 → 8 → 11 → 15 → 19 → 21 → 23 → 24 → 25

5 (в обратном направлении)

26 → 25 → 24 → 22 → 20 → 18 → 14 → 11 → 6 → 3



Данную транспортную систему я отобразил на карте города Лангепас (Приложение А). В данном приложении остановочные пункты изображены пронумерованными кружками, а маршруты изображены цветными полилиниями. По сути то, что изображено в приложении и является моделью транспортной системы, но для большей точности и понятности я изобразил ее в виде ориентированного графа на рисунке 1.

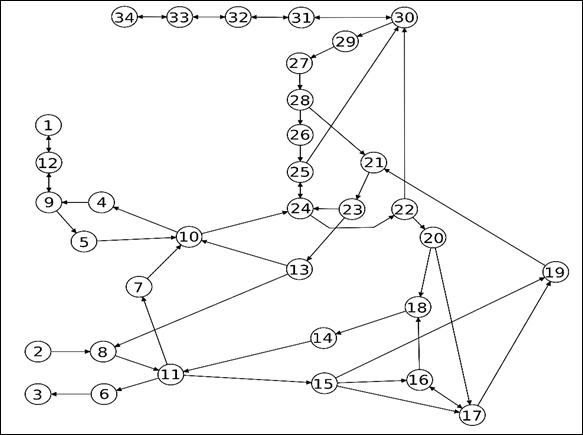

Рисунок 1. Графическая модель в виде графа транспортной системы города Лангепас



Таким образом используя системный подход я разбил транспортную систему города Лангепас на составляющие её части: остановочные пункты и маршруты, и используя их построил графическую модель в виде ориентированного графа.



Список литературы:



  1. Журкин И. Г., Шайтура С. В., Геоинформационные системы [Текст]. - Москва: КУДИЦ-ПРЕСС, 2009. - 272 с. ISBN978-5-91136-065-8
  2. Карманов А. Г., Учебное пособие по курсу геоинформатика [Текст]. – Санкт-Петербург, 2012. – 116 с.

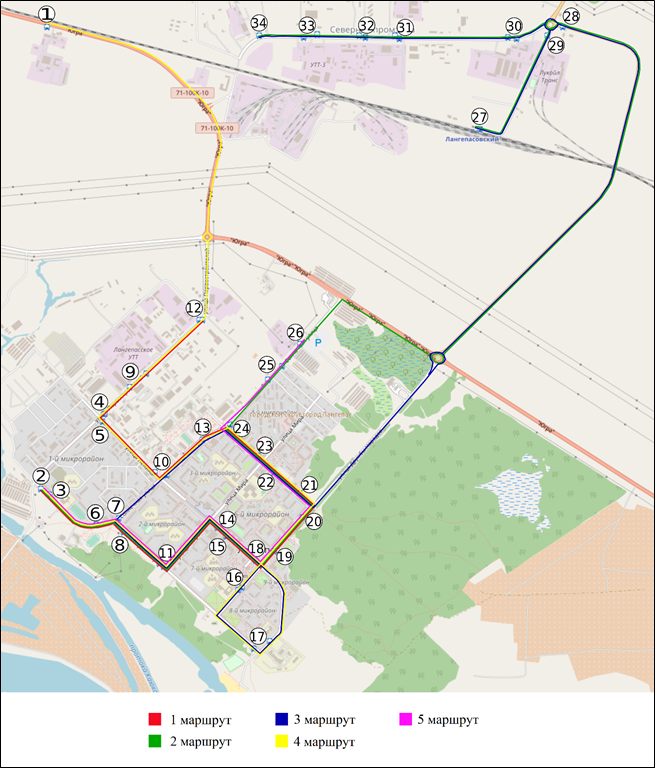

Приложение А.

Транспортная система города Лангепас
