ВАРИАНТ ТЕХНИЧЕСКОЙ РЕАЛИЗАЦИИ МОДЕЛИ ВИРТУАЛЬНОЙ СИНХРОННОЙ МАШИНЫ

Бурмейстер Максим Витальевич

студент 6 курса, Институт Электроэнергетики НИУ «МЭИ»,

РФ, г. Москва

Булатов Рамис Вагизович

студент 6 курса, Институт Электроэнергетики НИУ «МЭИ»,

РФ, г. Москва

Кочергин Алексей Валерьевич

студент 6 курса, Институт Электроэнергетики НИУ «МЭИ»,

РФ, г. Москва

Матухнов Тимур Алексеевич

студент 6 курса, Институт Проблем Энергетической Эффективности НИУ «МЭИ»,

РФ, г. Москва

Третьяков Андрей Олегович

студент 6 курса, Институт Проблем Энергетической Эффективности НИУ «МЭИ»,

РФ, г. Москва

Гурьева Виктория Алексеевна

студент 6 курса, Институт Проблем Энергетической Эффективности НИУ «МЭИ»,

РФ, г. Москва

В статье [1] приведено описание концепции виртуальной синхронной машины (VISMA). В данной статье рассмотрена возможная техническая реализация установки для применения метода VISMA.

Модель VISMA целесообразно описать в d-q координатах. VISMA должна быть описана следующими параметрами (рисунок 1, слева):

  • Индуктивностью статора по осям dи qLdи Lq;
  • Активными сопротивлениями статора по осям dи qRdи Rq;
  • Индуктивностью демпферных обмоток по осям dи qLDи LQ;
  • Активными сопротивлениями демпферных обмоток по осям dи qRDи RQ;
  • Индуктивностью возбудителя – Le;
  • Активным сопротивлением возбудителя – Re;
  • Взаимоиндукциями – MqQ, MdD, Med, MeD;
  • Постоянной времени –Tj.

VISMA не только имеет статические свойства, но и динамические. На рисунке 1 справа показаны графики параметров генератора при близком коротком замыкании – напряжение на статоре Us, ток статора Is, момент M и фаза ϑ от времени t.

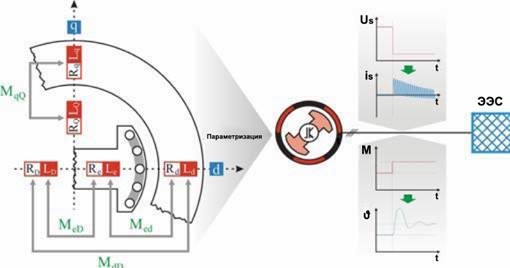

Рисунок 1. Модель VISMA (слева) и реакция VISMA на короткое замыкание (справа)



Реализация VISMA состоит из трёх основных частей: силовая электроника, вычислительная техника и математическая модель VISMA. Постоянный ток, например от фотоэлектрических или ветряных электростанций, подаётся на инвертор. В установке используются трёхуровневые инверторы на основе IGBT-транзисторов – данные инверторы позволяют генерировать любой профиль тока, включая постоянный ток, с наибольшей точностью [2]. Для сглаживания импульсных кратковременных токов применяются накопительные конденсаторы, они предназначены для накопления энергии в промежуточных цепях постоянного тока многофазных приводов и импульсных преобразователей [3]. На выходе инвертора должны быть измерены параметры тока и напряжение в точке связи с электроэнергетической системой (ЭЭС). Измерения от трансформаторов тока (ТТ) и напряжения (ТН) передаются в вычислительный модуль. Он работает на базе цифрового процессора обработки сигналов (ЦПОС), это специализированный микропроцессор, предназначенный для обработки оцифрованных сигналов в режиме реального времени [4]. Также в ЦПОС поступают данные (дискретные сигналы) от математической модели VISMA. ЦПОС обрабатывает сигналы по заранее запрограммированной логике и передаёт управляющие воздействия (УВ) на генератор импульсов, в свою очередь он формирует необходимый профиль тока. В самой модели VISMA заложен интерфейс для оперативного управления параметрами синхронной машины. На рисунке 2 показан вариант реализации VISMA [5, 6].

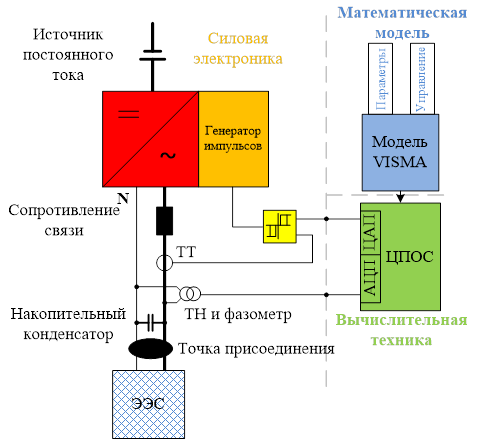

Рисунок 2. Компоненты VISMA



Список литературы:

  1. Бурмейстер М.В., Булатов Р.В., Кочергин А.В. [и др.] Применение виртуальной синхронной машины для интеграции возобновляемых источников энергии в объединённые энергосистемы // Научное сообщество студентов: междисциплинарные исследования: сб. ст. по мат. LXXIV междунар. студ. науч.-практ. конф. № 15(74)
  2. Филатов В. Двух- и трёхуровневые инверторы на IGBT // Силовая Электроника, 2012 г. №4. С. 38-41
  3. Колпаков А.И. Конденсаторы Electronicon для высоковольтных преобразовательных устройств // Компоненты и технологии, 2004 г. №6. С. 22-25
  4. Солонина А.И., Улахович Д.А., Яковлев Л.А. Алгоритмы и процессоры цифровой обработки сигналов // БХВ-Петербург, 2001. – 464 с.
  5. H.-P. Beck, R. Hesse, Virtual Synchronous Machine, 9th International Conference Electrical Power Quality and Utilisation, Barcelona, 2007
