ПОСТРОЕНИЕ 3D-МОДЕЛИ ПО ФОТОГРАФИЯМ

АННОТАЦИЯ

3D моделирование – это неотъемлемая часть современной жизни. Оно используется в производстве, архитектуре, медицине и т.д. Построение 3D модели с помощью фотографий значительно упрощает работу пользователям. В статье представлена информация о результатах проделанной работы в программе Agisoft Metashape.

Ключевые слова: 3D-модель, моделирование по фотографиям, Agisoft Metashape, трёхмерные модели.

Построение 3D-модели с помощью фотографий осуществлено в программе Agisoft Metashape. Основная задача, решаемая пользователями при помощи программы Metashape – восстановление текстурированной 3D модели объекта. В качестве объекта для моделирования выбрана статуэтка кота (рисунок 1).

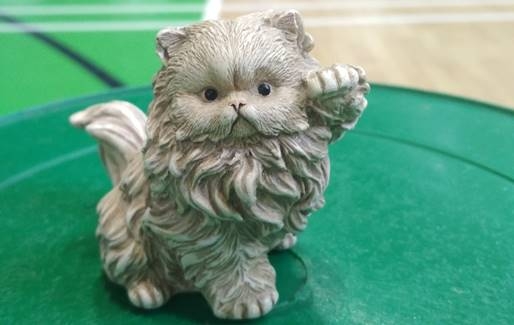

Рисунок 1. Объект моделирования

При выборе объекта для съёмки важно учесть все нюансы: избегать плоских, не текстурированных, отражающих и прозрачных предметов.

В первую очередь выбранный объект моделирования необходимо сфотографировать со всех сторон. Правильно выполненная съемка предмета имеет большое значение при построении модели. В зависимости от выбранного объекта выбирается тип фотографирования (рисунок 2).

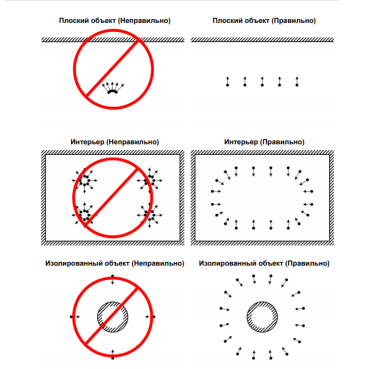

Рисунок 2. Тип фотографирования [1]

Обработка полученных изображений включает в себя 6 основных пунктов:

1. Загрузка фотографий в Metashape (рисунок 3).

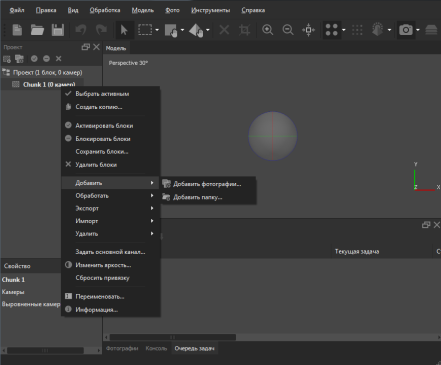

Рисунок 3. Загрузка фотографий в Metashape [1]

2. Обзор загруженных изображений и удаление ненужных кадров.

3. Выравнивание фотографий. В процессе выравнивания фотографий программа ищет общие точки на всех изображениях и выстраивает область точек (рисунок 4).

Рисунок 4. Итог выравнивания фотографий

4. Построение плотного облака точек. Этот процесс занимает немного больше времени, однако полученный результат значительно приближает нас к завершению поставленной задачи (рисунок 5).

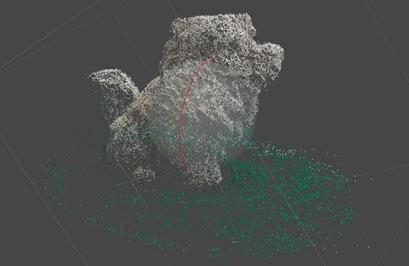

Рисунок 5. Плотное облако точек

5. Построение трехмерной полигональной модели. Полученную модель можно экспортировать в другие приложения для обработки 3D-моделей и доводить её до необходимого результата (рисунок 6).

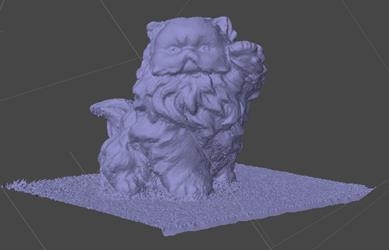

Рисунок 6. 3D-модель

6. Текстурирование объекта. Процесс текстурирования также не быстрый. Его задача состоит в том, чтобы построить текстуру и наложить её на трёхмерную модель. Результат последнего этапа представлен на рисунке 7.

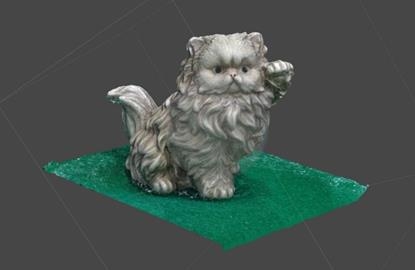

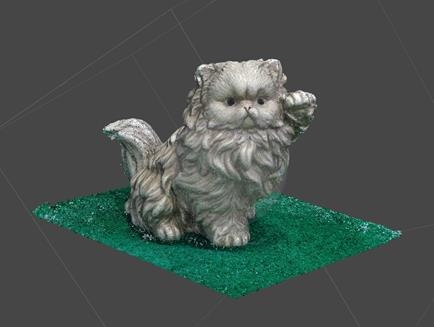

Рисунок 7. Готовая 3D-модель с текстурой

Таким образом, для быстрого и качественного создания 3D-модели важно правильно подобрать ракурс фотосъемки, добиться максимального качества снимков. Также качество финального результата можно улучшить путем фильтрации лишних точек после получения плотного облака.

Список литературы:

1. Официальный сайт Agisoft Metashape [Электронный ресурс]. - Режим доступа: https://www.geoscan.aero
