ИМИТАЦИОННАЯ МОДЕЛЬ СИСТЕМЫ ЦИФРОВОГО СПУТНИКОВОГО ТЕЛЕРАДИОВЕЩАНИЯ DVB-S2 ДЛЯ ИССЛЕДОВАНИЯ ВЛИЯНИЯ ИМПУЛЬСНЫХ ПОМЕХ
В качестве используемой среды моделирования выступает среда Matlab Simulink, поддерживающая работы с принципами SDR, что позволяет в перспективе перенести данную модель на реальное оборудование. Построение модели (рисунок 1) произведено согласно международной спецификации стандарта DVB-S2 [1,2].
На входе схемы используется источник пакетов «Bernoulli Binary». Блок двоичного генератора Бернулли генерирует случайные двоичные числа, используя распределение Бернулли. Распределение Бернулли с параметром p дает ноль с вероятностью p и единицу с вероятностью 1-p. Распределение Бернулли имеет среднее значение 1-p и дисперсию p (1-p). Вероятность нулевого параметра определяет p и может быть любым вещественным числом от нуля до единицы.
Блок «Buffering» формирующий кадры определенной длины для последующего кодирования BCH.

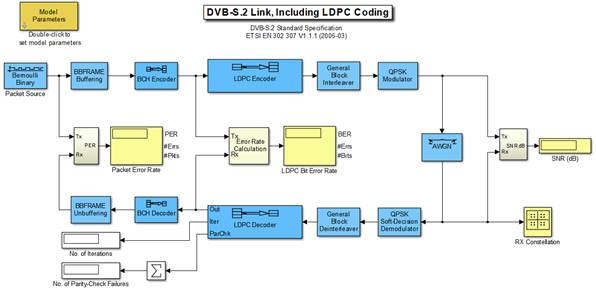

Рисунок 1. Модель системы цифрового спутникового телерадиовещания стандарта DVB-S2
Блок кодировщика «BCH Encoder» создает код BCH с длиной сообщения K и длиной кодового слова (N - количество проколов). Параметры N и K указываются непосредственно в диалоговом окне данного блока.
Блок «LDPC Encoder» поддерживает кодирование кодов с низкой плотностью проверки на четность (LDPC), которые являются линейными кодами контроля ошибок с разреженными матрицами проверки на четность и длинами блоков, которые могут достигать производительности вблизи предела Шеннона.
Блок «General Block Interleaver» переупорядочивает элементы своего входного вектора без повторения или пропуска каких-либо элементов. Если вход содержит N элементов, то параметр Elements представляет собой вектор столбцов длины N. вектор столбцов указывает индексы по порядку входных элементов, образующих выходной вектор длины N [2,3].
Блок «QPSK Modulator» осуществляет модуляцию сигнала, определенными первоначально типом и скоростью.
Нижняя ветка схема представляет собой приемник с блоками, выполняющими обратные по отношению к вышеописанным функции.
Модель системы DVB-S2 используется код БЧХ с длиной кодового слова N=32400 и длиной сообщения K=32208. В системе также используется кодирование кодом с низкой плотностью проверки на четность (LDPC) [4].
По результатам проведенного численного моделирования возможно получение зависимостей (рисунок 2) вероятности символьной ошибки от отношения сигнал-помеха при различных скважностях видеоимпульсов (10; 5; 2; 1,25).

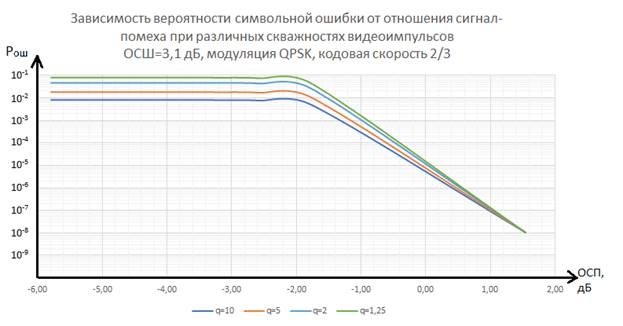

Рисунок 2. Результат численного моделирования на имитационной модели
Таким образом, при варьировании параметров возможных импульсных помех, уровня ОСШ возможно получение качественных диаграмм, сопоставимых с применением систем в реальных условиях.
