ТОПОЛОГИЯ КОМПЬЮТЕРНЫХ СЕТЕЙ

Мингулов Камиль Ахматович

Студент бакалавриата, Факультет Института Компьютерных Технологий и Защиты Информации, КАИ, г. Казань

Низамиев Фарит Анварович

Студент бакалавриата, Факультет Института Компьютерных Технологий и Защиты Информации, КАИ, г. Казань

Шайдуллин Артур Анварович

Студент бакалавриата, Факультет Института Компьютерных Технологий и Защиты Информации, КАИ, г. Казань

Компьютерную сеть можно разделить на физическую сеть, к которой относится оборудование, и логическую сеть, как способ подключения компьютеров.  Схематически компьютерную сеть представляют в виде рабочих станций и сервера, которые соединены каналами связи.  Существуют полносвязные и неполносвязные  топологии.

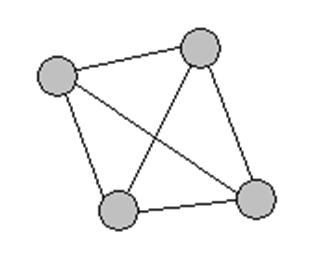

Рисунок 1. Полносвязная топология.



В Полносвязной топологии (Рисунок 1) каждый узел сети соединен со всеми остальными.  К достоинствам этого вида относится большая надежность сети, которая обеспечивается большим

Основная масса топологий относится к неполносвязными. Это понятие больше применимо к локальным сетям. Схема соединения компьютеров в сети очень важна для выбора оборудования. Топология влияет на надежность системы и ее стоимость. Самыми используемыми топологиями считаются:

- кольцо,

- звезда,

- шина.

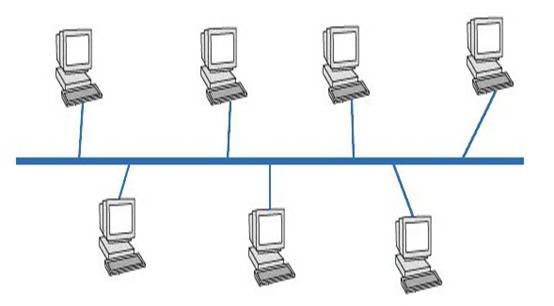

Если сеть построена по топологии «шина», то каждый компьютер привязан к одному кабелю (Рисунок 2)





базовые топологии компьютерных сетей

Рисунок 2. Топология «шина».

Отметим, что работа такой сети напрямую зависит от числа компьютеров. Чем меньше компьютеров в сети, тем она быстрее.

Шина принадлежит к пассивным топологиям, потому что компьютеры только слушают передаваемые по сети данные, но не перемещают их. Поломка одного компьютера совершенно не сказывается на работе. Из преимуществ топологии можно отметить:

1.Отказоустойчивость.

2) Легкость и гибкость соединений.

3) Дешевизну кабеля и разъемов.

4) Малое количество кабеля.

5) Легкость прокладки кабеля.

К недостаткам отнесем:

1) Сбой в соединении может испортить нормальную работу всей сети.

2) Ограниченность длина кабеля.

3) Трудность обнаружения дефектов в соединении.

4) низкая производительность.

5) Возможность задержки информации.

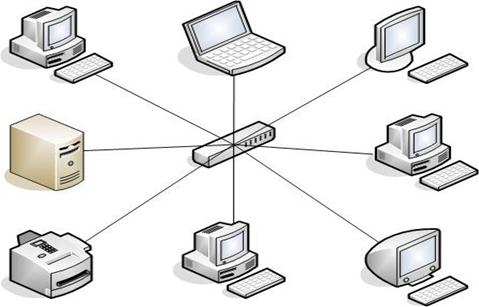

В сети, построенной по топологии «Звезда», каждый компьютер подсоединяется к сети при помощи отдельного кабеля. Один конец кабеля соединяется с компьютером, другой подсоединяется к конценратору (рисунок 3).



топология компьютерных сетей

Рисунок 3. Топология «Звезда».



К достоинствам топологии относятся:

1) Простота в подключении новых станций.

2) Централизованность управления.

3) Простота в исправлении дефектов.

4)Легкость при расширении сети.

К недостаткам отнесем:

1) Полная зависимость работы от концентратора.

2) Дороговизна сети.

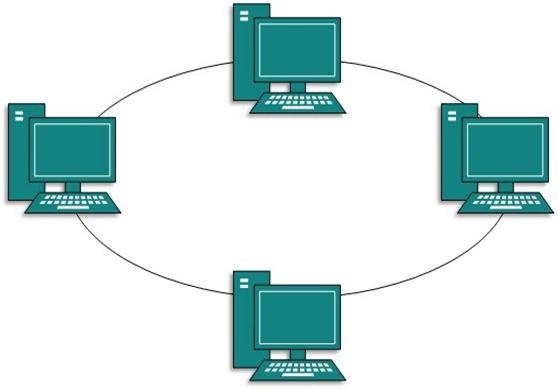

Если сеть построена по топологии «кольцо», то на лицо последовательное соединение последнего с первым (Рисунок 4). Сигнал проходит в одном направлении по кольцу, каждый компьютер усиливает его.





виды топологий компьютерных сетей

Рисунок 4. Топология «Кольцо»

К достоинствам можно отнести существование обратной связи.:

К недостаткам отнесем зависимость работы сети от поломки компьютеров Такая топология не имеет структурного центра.

Мы рассмотрели основные топологии, на основе которых строятся сети, но на практике часто встречаются гибридные топологии, например «Звезда-Шина», Пересекающиеся кольца, Древовидная структура. Какой вид топологии выбрать зависит от потребностей пользователя и от типа решаемых задач.



Список литературы:

1.Велихов А.В., Строчников К.С. Компьютерные сети. Учебное пособие по администрированию локальных сетей. 3-е издание. – Новый издательский дом, 2005 г. – 304 с.

2.Леонтьев В.П. Новейшая энциклопедия персонального компьютера 2002 – Москва «ОЛМА – ПРЕСС», 2007 г. – 896 с.

3. Олифер,В.Г, Н.А. Олифер,Н.А. Компьютерные сети, СПб.: ПИТЕР, 2004, 364 c

4.Челлис Дж., Перкинс Ч., Стриб М. Основы построения сетей. Учебное руководство для специалистов MCSE (+CD-ROM). – Лори, 1997 г. – 278 с.
